Реферат



УСТРОЙСТВО ДЛЯ РАЗГРУЗКИ ПОДВЕСОК ГРУЗОНЕСУЩЕГО КОНВЕЙЕРА по авт. св. W 1081090, отличающееся тем, что, с целью повышения надежности работы устройства, оно снабжено подпружиненными клещевидными рычагами,шариирно установленными на подвижной раме с возможностью взаимодействия с подвесками грузонесущего конвейера, дополнительным роликом, смонтированным на одном из сбрасывателей , и дополнительным кулачком, шариирно установленным на подвщшой раме с возможностью взаимодействия с дополнительным роликом и связанным посредством гибкой связи с клещевидными рычагами. о ч

СОЮЭ СОВЕТСКИХ

И ЛФ

РЕСПУБЛИК

4(я) В 65 G 47 36 у Рг ЦД1уф

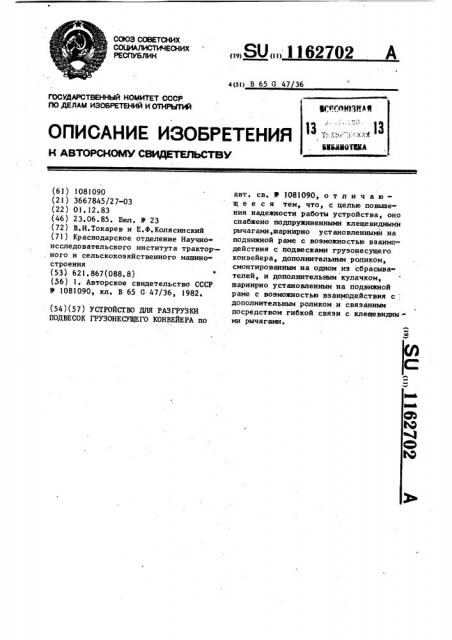

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ASTOPCNOMV СВИЩТВЧЬСТВМ

БЕМБИ Nk

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1081090 (21) 3667845/27-03 (22) 01.12.83 (46) 23.06.85. Бюл. У 23 (72) В,И.Токарев и E.Ô,Êîëÿñèíñêèé (71) Краснодарское отделение Научноисследовательского института трактор—, ного и сельскохозяйственного машиностроения (53). 621.867(088,8) (56) 1, Авторское свидетельство СССР

В 1081090, кл, В 65 G 47/36, 1982. (54) (57) УСТРОЙСТВО ДЛЯ РАЗГРУЗКИ

ПОДВЕСОК ГРУЗОНЕСУЩЕГО КОНВЕЙЕРА по

„„SU „„1162702 А авт. св. В 1081090 отличающ е е с я тем, что, с целью повьппения надежности работы устройства, оно снабжено подпружиненными клещевидными рычагами, шарнирно установленными на подвижной раме с возможностью взаимодействия с подвесками грузонесущего конвейера, дополнительныи роликом, смонтированным на одном из сбрасывателей, и дополнительным кулачком, шарнирно установленным на подвижной раме с воэможностью взаимодействия с дополнительным роликом и связанным посредством гибкой связи с клещевидныии рычагами.

1 l! 62

Изобретение относится к подвесным конвейерам, По основному авт, св. У 1081090 известно устройство для разгрузки подвесок грузонесущего конвейера, включающее установленную на основании через пластину подвижную от. груэоне» сущего конвейера раму с шарнирно укрепленными сбрасывателями, связанными между собой тягой, соединенной с механизмом поворота сбрасывателей, выполненным в виде шарнирно установленного на пластине поворотного рычага с роликом и поворотного подпружиненного кулачка, установленного на осно- 1 ванин с воэможностью взаимодействия с ним ролика поворотного рычага, причем пластина установлена на основании с помощью параллельных шарнирных шатунов Щ .

Недостатком известного устройства является ненадежность или же невозможность работы при транспортировке тяжелых изделий, так как при сбрасывании изделий с подвески последняя отклоняется в направлении сбрасывания

Кроме того, работа известного устройства становится ненадежной при сбрасывании мелких (узких! изделий с протяженной подвески (при большом количестве иэделий на подвеске! или при несимметричном заполнении подвески, s этом случае возможно попадание полки сбрасывателя на стержень подвески, следствием чего является отклонение или деформация подвески без 35 сбрасывания изделия.

Целью изобретения является повышение надежности в работе устройства.

Поставленная цель достигается тем, что устройство для разгрузки падве- 4О сок грузонесущего конвейера снабжено подпружиненными клещевидными рычагами, шарнирно установленными на подвижной раме с возможностью взаимо-, действия с подвесками грузонесущего конвейера, дополнительным роликом, смонтированным на одном из сбрасывателей, и дополнительным кулачком, шарнирно установленным на подвижной раме с воэможностью взаимодействия с дополнительным роликом и связанным посредствам гибкой связи с клещевидными рычагами.

На фиге1 изображено устройства для разгрузки подвесок грузонесущего конвейера, общий вид; иа 4isr.2 - то же, вид слева; на фиг.З - разрез

А-А на фиг.1- на фиг.4 - разрез Б-Б

?02 2 на фиг.1; на фиг.5 - вид В на фиг.4; на фиг.6 - разрез Г-Г на фиг.1; на фиг.7 - разрез ûà на фиг.1 (момент сбрасывания изделий с подвески ; нафиг.8 - вид Д на фиг.4; на фиг. 9вид E на фиг.3.

Устройство для разгрузки подвесок содержит основание 1, укрепленное на монорельсе 2 грузонесущего конвейера.

Шатуны 3, шарнирно установленные в основании 1, и пластина 4, шарнирно соединенная с шатунами 3, о6раэуют вместе с основанием 1 подвижный параллелограмм.

На пластине 4 укреплена рама 5, в которой шарнирно на осях 6 установлены вилообразные сбрасыватели 7, соединенные между собой тягой 8. Шарнирная тяга 9 соединяет сбрасыватели

7 с поворотным рычагом 10, подвижно установленным на пластине 4 с помощью оси 11 и снабженным роликом 12.

Поворотный кулачок 13 и рычаг 14 жестко укреплены на оси 15, помещенной в основании 1 (фиг.4). Пружина 16 прижимает рычаг 14 к упору 17.

На основании укреплен также ограничитель 18 (фиг.2:).

На штоке силового цилиндра 19, укрепленного на пластине 4, установ лен ролик 20. Силовой цилиндр одностороннего действия 21 шарнирно укреплен на монорельсе 2, а его шток соединен с пластиной 4, Каретки 22 груэонесущего конвейера снабжены подвесками 23, на несущих крюках которых навешены транспортируемые изделия 24.

Б раме 5 шарнирно установлены подпружиненные пружиной 25 клещевидные рычаги 26 и дополнительный кулачок

27, соединенные между собой тросами

28 через блоки 29. На нижнем сбрасывателе 7 установлен дополнительный ролик 30, на который опирается дополнительный кулачок 27, Устройство работает следующим образом.

При входе в зону разгрузки каретки 22, движущейся по монорельсу 2 груэонесущего конвейера, командное устройство (не показано1 включает подачу сжатого воздуха в поршневую полость силового цилиндра 19. Ролик

20 смещается влево (фиг.41 и устанавливается на пути движения каретки

22, затем последняя подходит к ролику 20 (в этот момент подвеска 23 совмещается со сбрасывателями 7) и з 11627 перемещает еro вправо (фиг.б). В ре эультате пластина 4 подвижного па-. раллелограмма вместе с рамой 5 и 1 сбрасывателями 7 совершает плоскопаралллельное движение по траектории 1 (фиг.8), причем горизонтальная составляющая скорости их движения равна скорости движения каретки

22, а ролик 12 рычага 10 набегает на кулачок 13 и обкатывается по не- 1б му слева по траектории П (фиг,91 .

Рычаг 10 поворачивается вокруг оси

11 и через тягу 9 поднимает вилообразные сбрасыватели 7, поворачивая их вокруг осей 6, 15

При повороте сбрасывателей 7 ролик 30 воздействует на дополнительный кулачок 27, отжимая его вверх.

Соединенные с дополнительным кулач» ком 27 тросы 28 поворачивают рычаги

26, которые s результате поворота охватывают подвеску 23, фиксируя ее относительно рамы 5, движущейся синхронно с подвеской (фйг.7). При дальнейшем повороте сбрасывателей 7 поворот дополнительного кулачка 27 и рычагов 26 прекращается (дополнительный ролик 30 выходит на участок дополнительного кулачка 27, профиль которого соответствует траектории движения дополнительного ролика 301.

Сбрасыватели 7 прочесывают подвеску

23, сбрасывая ее с крюков изделия 24.

Затем ролик 12 выходит на вершину ку-лачка 13, а ограничитель 18 исключает дальнейший подъем ролика 12.

Так как B этот момент пластина 4 движется круто вверх, то рычаг 10 поворачивается в обратную сторону, опус02 ф кая сбрасыватели 7, т.е. отводя их от подвески 23.

Далее ролик 20 выходит на вершину каретки 22 (фиг.8) и движение пластины 4 прекращается. После ухода каретки 22 иэ-под ролика 20 вправо командоаппаратом (не показан1 вклю" чаются обратный ход силового цилиндра 19 и подача воздуха в поршневую полость силового цилиндра 2 1. В результате ролик 20 уходит с пути следования кареток, а пластина 4 возвращается в исходное положение. При этом ролик 12 опускается справа от кулачка 13 по траектории Ш (фиг.9) и поворота рычага 10 не происходит. Подходя к кулачку 13 справа снизу, ролик отклоняет его влево вверх. Как только ролик 12 выйдет иэ-под кулачка 13, .пружиной 16 последний поворачивается в начальное положение (с опорой рычага 14 на упор 17). Под воздействием пружины 25 рычаги 26 также возвращаются в исходное положение.

На этом цикл работы устройства заканчивается и повторяется только после подачи соответствующей команды..

Таким образом, предлагаемое устройство обеспечивает фиксацию разгружаемой подвески относительно подвижной рамы, благодаря чему исключаются отклонение подвески и попадание сбрасывателей на ее стержни.

Тем самым обеспечивается возмож ность сбрасывания более тяжелых, а также узких изделий, требуняцих малой щели в вилообраэных сбрасывателях и повышается надежность работы устройства.

1162702

1162702

1162702

Г-Г

/ "Г

Фиг.б

Фиг. 7

Фас дид E
