№ lilt Çî

Ь;ласс Я, бл

СССР

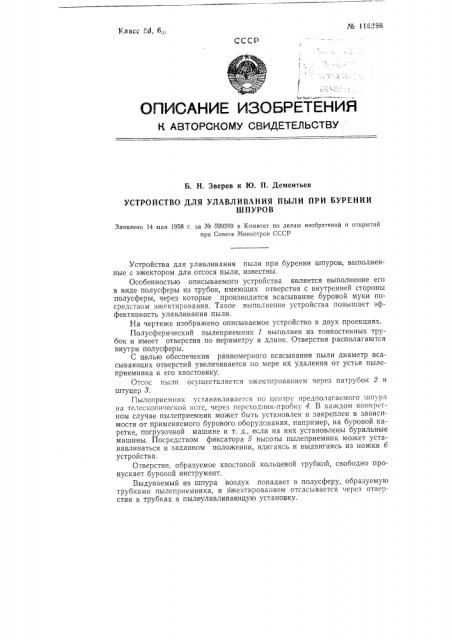

ОПИСЛНИК ИЗОБРЕТЕНИ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Б. Н. Зверев и Ю. П. Дементьев

УСТРОЙСТВО ДЛЯ УЛАВЛИВАНИЯ ПЫЛИ ПРИ БУРЕНИИ

ШПУРОВ

Заявлено 14 мая 1958 г. за № 599399 в Комитет по делам изобретений и открытий при Совете Министров СССР

Устройства для улавливания пыли при бурении шнуров, выполненные с эжектором для отсоса пыли, известны.

Особенностью описываемого устройства является выполнение его в виде полусферы из трубок, имеющих отверстия с внутренней стороны полусферы, через которые производится всасывание буровой муки посредством эжектирования. Такое выполнение устройства повышает эффективность улавливания пыли.

На чертеже изображено описываемое устройство в двух проекциях.

Полусферический пылеприемник 1 выполнен из тонкостенных трубок и имеет отверстия по периметру и длине. Отверстия располагаются внутри полусферы.

С целью обеспечения равномерного всасывания пыли диаметр всасывающих отверстий увеличивается по мере их удаления от устья пылеприемника к его хвостовику.

Отсос пыли осуществляется эжектированием через патрубок 2 и штуцер 3.

Пылеприемник усганавливается по центру предполагаемого шпура на телескопической ноге, через переходник-пробку 4. В каждом конкретном случае пылеприемник может быть установлен и закреплен в зависимости от применяемого бурового оборудования, например, на буровой каретке, погрузочной машине и т. д., если на них установлены бурильные машины. Посредством фиксатора 5 высоты пылеприемник может устанавливаться в заданном положении, вдигаясь и выдвигаясь из ножки б устройства.

Отверстие, образуемое хвостовой кольцевой трубкой, свободно пропускает буровой инструмент.

Выдуваемый из шпура воздух попадает в полусферу, образуемую трубками пылеприемника, и эжектированием отсасывается через отверстия в трубках в пылеулавливающую установку.. Ь 116286

Предмет избретения

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. М. Струве

Поди. к печати 24.XI-58 г.

Тираж 800 Цена 25 коп.

Информационно-издательский отдел.

Объем 0,17 п. л. Заказ 5184

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14

Устройство для улавливания пыли при бурении шпуров с эжекторным отсосом пыли, о тл и ч а ю щ ее с я тем, что, с целью повышения эффективности улавливания пыли, оно выполнено в виде полусферы, из трубок, имеющих отверстия с внутренней стороны полусферы, через которые производится всасывание буровой муки посредством эжектирования.
