Способ работы вертикальной топки котла

Способ работы вертикальной топки котла

Иллюстрации

Показать все

Реферат



СПОСОБ РАБОТЫ ВЕРТИКАЛЬНОЙ ТОПКИ КОТЛА путем вывода общего потока продуктов сгорания и последурщего разделения его на симметричные потоки, направленные под углом к общему потоку и подачи дополнительной газовой среды встречно общему потоку в его центральную часть, о т .л и ч а ю щ и и с .я тем, что, с целью повышения надежности и экономичности , вывод каждого из симметричных потоков осуществляют со скоростью, составляющей 0,5-2,5 V и под углом 30-60° к оси топки, а газовую среду подают со скоростью, составляющей 1,5-10 V, с расходом, равным 0,050 ,15 G, и шириною, равной 0,2-0,6 Н, где V - скорость общего потока продуктов сгорания; С - расход общего потока продуктов сгорания; Н -. ширина общего потока продуксл тов сгорания.

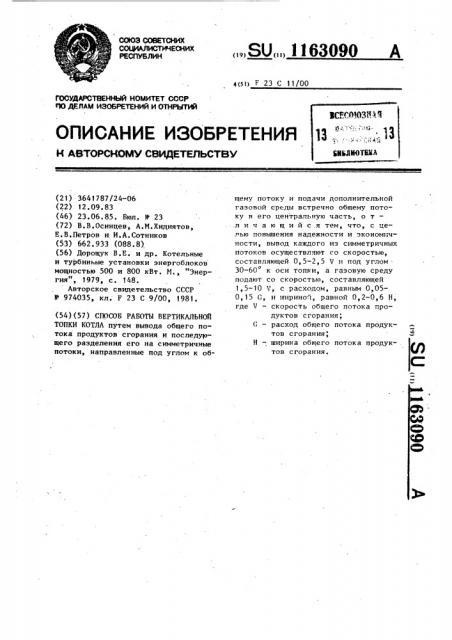

СОЮЗ СОВЕТСНИХ

СОЦ 4АЛИСТИЧЕСНИХ

РЕСПУБЛИН

4

OllHCAHHE ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР гИ ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21 ) 3641 7 87/24-06 (22) 12.09.83 (46) 23.06.85. Бюл. Ф 23 (72) В.В.Осинцев, А.М.Хидиятов, Е.В.Петров и И.А.Сотников (53) 662.933 (088.8) (56) Дорощук В.Е. и др. Котельные и турбиньые установки энергоблоков мощностью 500 и 800 кВт. М., "Энергия", 1979, с. 148.

Авторское свидетельство СССР

В 974035, кл; Р 23 С 9/00, 1981. (54) (57) СПОСОБ РАБОТЫ ВЕРТИКАЛЬНОЙ

ТОПКИ КОТЛА путем вывода общего потока продуктов сгорания и последующего разделения его на симметричные потоки, направленные под углом к об„„SU„„1163090 щему потоку и подачи дополнительной газовой среды встречно общему потоку н его центральную часть, о т— .л и ч а ю щ и и с .я тем, что, с цег ью повышения надежности и экономичности, вывод каждого из симметричных потоков осуществляют со скоростью, составляющей 0,5-2,5 V и под углом °

30-60 к оси топки, а газовую среду подают со скоростью, составляющей

1,5-10 V с расходом, равным 0,05О, 15 G, и ширино,r, равной 0,2-0,6 Н, где V — скорость общего потока продуктов сгорания;

G — расход общего потока продуктов сгорания, Н вЂ” ширина общего потока продуктов сгорания.

1163

Изобретение относится к сжиганию .топлива и может быть использовано на тепловых электростанциях.

Целью изобретения является повышение надежности и экономичности.

На фиг. 1 изображена топка, в которой осуществляется данный способ, продольный разрез {вариант 1); на фиг. 2 - то же, (вариант 2), на фиг. 3 - узел 1 на фи1. 1 (вариант 1);10 на фиг.,4 — узел T на фиг. 1 (вариант 2).

Вертикальная топка котла содержит камеру 1 сгорания с горелками 2 и симметрично расположенные в верхней части газоходы 3 для вывода продуктов сгорания, Газоходы 3 направлены под углом 30-:60 к оси камеры 1 сгорания, а между ними размещены сопла

4 подачи дополнительной газовой щ среды. Сопла 4 выполнены с шириной

С = (0,2-0,6) H где Н вЂ” ширина ка меры 1 сгорания.

Способ работы вертикальной топки котла осуществляется следующим об- 2 разом.

Образовавшиеся в результате сгорания топлива продукты сгорания об090; г щим потоком выводятся чз камеры 1 сгорания. В верхней части последней о щий поток продуктов сгорания делитб ся на симметричные потоки направлено

1 ные под углом 30-60 к оси топки (камеры 1 сгорания) и по газоходам

3 со скоростью 0,5-2,5 скорости общего потока в камере 1 отводятся в конвентивную часть котла. Из. сопла

4 поступает. газовая среда, например воздух или рецирхулируемые продукты сгорания. Газовая среда из сопла 4 подается встречно общему потоку продуктов сгорания со скоростью равной 1,5-1,0 скорости общего потока, с расходом 0,05-0, 15 от расхода общего потока с.шириной равной 0,20,6 ширины общего потока продуктов сгорания.

Прн этом частицы шлака, выносимые из камеры 1 сгорания, остывают до температуры ниже температуры шлако вания и не прилипают к потолочной части камеры 1 сгорания или отдува-. ются потоком газовой среды и вместе с продуктами сгорания удаляются через газоходы 3.

30-60

1163090

Фаа3
