Устройство для моделирования процесса разработки нефтяных месторождений

Устройство для моделирования процесса разработки нефтяных месторождений

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ МОДЕЛИРОВА-.. ,НИЯ ПРОЦЕССА РАЗРАБОТКИ НЕФТЯНЫХ МЕСТОРОЖДЕНИЙ, содержащее стол, электропроводную бумагу, шины для задания граничных условий, блок граничных условий и измерительный блок, отличающееся тем, что, с целью повышения надежности устройства путем исключения механически движущихся частей, шины для задания граничных условий установлены под электропроводной бумагой, между электропроводной бумагой и столом расположен слой упругого теплоизоляционного материала, например пороллона, а на электропроводной бумаге расположена бумага на жидких кристаллах, прижатая к ней пластиной из органического стекла. 8 273

СОЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК (19) (I I I

4 (5! ) G 01 Ч 9/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ABTOPCHGbhY СВИДЕТЕЛЬСТВУ

Фиг.7

ГОСУДАРСТВЬ НЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3391492/24-25 (22) 07.04.82 (46) 23.06.85. Бюл. М- 23 (72) Э. Б. Караш и О. Э. Караш (71) Государственный научно-исследовательский и проектный институт

"Гипроморнефтегаз" (53) 550.83(088.8) (56) 1. Фазлыев P. Т. Площадное заводнение нефтяных месторождений.

М., "Недра", 1979, с.211-213.

2. Муфтахутдинов Б. А. Построение неизвестных границ потенциальных фильтрационных потоков методом электроаналогии. — "Исследования по подземной гидромеханике". Казань, 1978, - Ф 2, с.37-43 (прототип). (54)(57) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВА- .

НИЯ ПРОЦЕССА РАЗРАБОТКИ НЕФТЯНЫХ

МЕСТОРОЖДЕНИЙ, содержащее стол, электропроводную бумагу, шины для задания граничных условий, блок граничных условий и измерительный блок, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности устройства путем исключения механически движущихся частей, шины для задания граничных условий установлены под электропроводной бумагой, между электропроводной бумагой и столом расположен слой упругого теплоизоляционного материала, например по- . роллона, а на электропроводной бумаге расположена бумага на жидких кристаллах, прижатая к ней пластиной из органического стекла.

1163300

Изобретение относится к геофизической аппаратуре и может быть ис-, пользовано для исследования фильтрационных потоков жидкости и газа в пористой среде, а также выявления застойных зон и целиков нефти.

Известно устройство для изучения процесса разработки месторождения, включающее модель месторождения из молотого стекла, зажатого между !О пластинами из органического стекла с отверстиями для скважин, установку для нагнетания и отбора разноцветных жидкостей и измерительные устройства (15.

Недостатками данного .устройства являются его низкая точность из-за неучета скоростей движения, а также высокая трудоемкость и длительность изготовления и эксплуатации модели. 20

Наиболее близким к изобретению, . является устройство для моделирования процесса разработки нефтяных месторождений, содержащее стол, электропроводную бумагу, шины для 25 задания граничных условий, блок граничных условий и измерительный блок, приставку для определения границ области фильтрации, состоящую из многозвенной подвижной шины 30 с системой пластинчатых пружин и прижимной пластиной и блока измерения токов, проходящих через каждое звено шины, а также автоматическое следящее устройство и осциллограф (2) .

Недостатком этого устройства является наличие в нем механически движущихся частей многозвенной подвижной шины и автоматического 40 следящего устройства, что снижает его надежность.

Цель изобретения — повышение надежности устройства путем исключения механически движуЩихся частей.

Поставленная цель достигаеТся тем, что в устройстве для моделирования процесса разработки нефтяных месторождений, содержащем стол, электропроводную бумагу, шины для 50 задания граничных условий, блок граничных условий и измерительный

/ блок, шины для задания граничных условий установлены под электрапроводной бумагой, между электропровод- 55 ной бумагой и столом расположен слой упругого теплоизоляционного материала, например пороллона, а на электропроводной бумаге расположена бумага на жидких кристаллах, прижатая к ней пластиной из органического стекла.

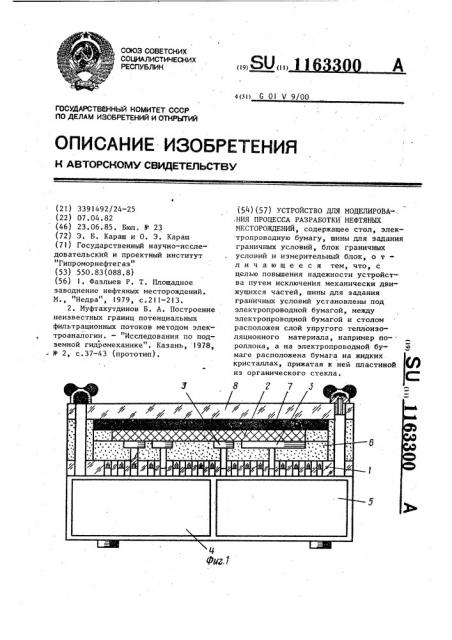

На фиг.1 показана схема устройства, разрез; на фиг.2 — то же.

Устройство содержит стол 1, электропроводную бумагу 2, шины 3 для задания граничных условий, блок 4 граничных условий, измерительное устройство 5, слой тенлоизоляционного материала 6, например пороллона, лист бумаги на жидких кристаллах 7, изменяющий цвет в зависимости от температуры и пластина из оргстекла 8.

На фиг. 2 указаны места расноложения скважин 9, контуров 10 питания, находящиеся в разработке части месторождения 11 и застойные зоны и целики 12 нефти.

Устройство работает следующим образом.

С помощью шин 3 для задания гра-, ничных условий воссоздают расположение скважин 9 и контуры питания 10, соответствующие фактическому на данном этапе разработки месторождения. Напряжение к шинам подается от источника переменного или постоянного тока через блок 4 граничных условий и измерительное устройство 5 по проводам, проходящим через отвертия в столе 1. С помощью блока 4 граничных условий и измерительного устройства 5 добиваются соответствия тока и напряжения в шинах фактическим расходам жидкости или газа и давлениям в скважинах и на контурах питания.

К эксплуатационным и нагнетательным скважинам подается противоположное по знаку напряжение. Затем устройст,во выключают на некоторое время и отжимают оргстекло 8, чтобы установилась постоянная температура в шинах 3, электропроводной бумаге 2 и бумаге на жидких кристаллах 7. После этого .с помощью оргстекла 8 прижимают бумагу на жидких кристаллах

7 к электропроводной бумаге 2, а ее — к шинам .3 ° Слой теплоизоляционного материала 6 (пороллоновая прокладка) служит здесь одновременно упругим элементом для прижатия и теплоизоляционным материалом, После включения напряжения в электропроводной бумаге 2 создается определенное распределение плотности тока .

1163300 по площади и выделяется тепло, пропорцйональное квадрату плотности тока, Бумага на жидких кристаллах 7 меняет цвет в тех точках, где температура в данный момент превыВ шает некоторое пороговое значение .t для данной бумаги, В каждый момент времени линия контраста соответствует линии равных плотностей тока.

При этом бумага на жидких кристаллах 7 может использоваться многократно, так как меняет свой цвет.

Меняя начальную температуру устройства, можно добиться удобного для работы временного режима в зависимости от способа, фиксации изобретения (выдержки фотографирования и т.д,). Размеры устройства могут. меняться в широких пределах в зависимости от масштабов решаемой за-. дачи, Возможно покрытие бумагой на жидких кристаллах 7 лишь части электропроводной бумаги 2 для определения застойных областей и целиков .нефти и газа на соответствующей части месторождения.

Те области IJ электропроводной бумаги, где прилегающая бумага иа жидких кристаллах поменяла цвет, соответствуют введенным в разработ-, ку частям месторождения, а те об-, ласти )2 электропроводной бумаги, где прилегающая- бумага на жидких кристаллах не поменяла цвет, соот-, ветствуют застойным зонам и целикам

10 нефти и газа на месторожении.

Температурное поле в электропроводной бумаге 2 можно визуалировать на экране тепловизора (термовизионной установки), что позволяет заменить бумагу на жидких кристаллах 7.

Использование предлагаемого устройства по сравнению с известным позволяет существенно оптимизировать процесс разработки месторождения за счет более надежного выявления застойных зон и целиков нефти, а также за счет возможности оперативно влиять на этот процесс с целью предотвращения образования указанных объектов.
