Устройство для регулирования параметров микроклимата животноводческих помещений

Устройство для регулирования параметров микроклимата животноводческих помещений

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ПАРАМЕТРОВ МИКРОКЛИМАТА ЖИВОТНОВОДЧЕСКИХ ПОМЕЩЕНИЙ по авт..св. № 613304, отличающееся тем, что, с целью повышения точности устройства впереходный период года, оно содержит датчик относительной влажности наружного воздуха и последовательно соединенные дополнительные элемент сравнения, усилитель, раздели тел ьньй диод, элемент И и реле, причем выход датчика относительной влажности наружного воздуха подключен к первому входу дополнительного элемента сравнения, второй вход которого соединен с датчиком относительной влажности воздуха в помещении , второй вход дополнительного элемента И подключен к выходу усилителя канала регулирования влажности , ,а размыкающий контакт дополнительного реле включён между выходом элемента И канала регулирования влажности и входом блоков управления (Л приточной и вытяжной вентиляцией. о CfS Од

„„SU„„»can

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

4(5!) 6 05 D 23/19

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 613304 . (21) 3695552/18-24 (22) 23.01.84 (46) 23.06.85. Бюл. !1- 23 (72) Ф. А. Давтян, В. И. Жильцов, Гр. А. Харатян и Г. А. Харатян (71) Ереванский политехнический институт им. К. Маркса (53) 621.555.6(088.8) (56) 1. Авторское свидетельство СССР

Ф 6!3304, кл. G 05 0 23/19, 1976. (54)(57) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ПАРАМЕТРОВ МИКРОКЛИМАТА ЖИВОТНОВОДЧЕСКИХ ПОМЕЩЕНИЙ по авт.св.

В 613304, о т л и ч а ю щ е е с я тем, что, с целью повышения точности ! устройства в переходный период года, оно содержит датчик относительной влажности наружного воздуха и последовательно соединенные дополнительные элемент сравнения, усилитель, pasделительный диод, элемент И и реле, причем выход датчика относительной влажности наружного воздуха подключен к первому входу дополнительного элемента сравнения, второй вход которого соединен с датчиком относительной влажности воздуха в помещении, второй вход дополнительного элемента И подключен к выходу усилителя канала регулирования влажности,,а размыкающий контакт дополнительного реле включен между выходом элемента И канала регулирования влажности и входом блоков управления приточной и вытяжной вентиляцией.

1163313

Изобретение относится к автоматическому управлению, может быть использовано преимущественно для регулирования параметров микроклимата в животноводческих и птицеводческих 5 помещениях и является усовершенствованием устройства по основному авт. св. N - 613304.

Через разделительные диоды 25 и

26 выходы усилителей 11 и 12 управляющих сигналов канала температуры и относительной влажности воздуха подключены также к блоку 27 управ- gg ления нагревателем 28 и блоку 29 управления увлажнителем 30. Устройство содержит также датчик 31 относительной влажности наружного воздуха, выход которого соединен с пер- g5 вым входом элемента 32. сравнения, второй вход последнего соединен с выходом датчика 3 относительной

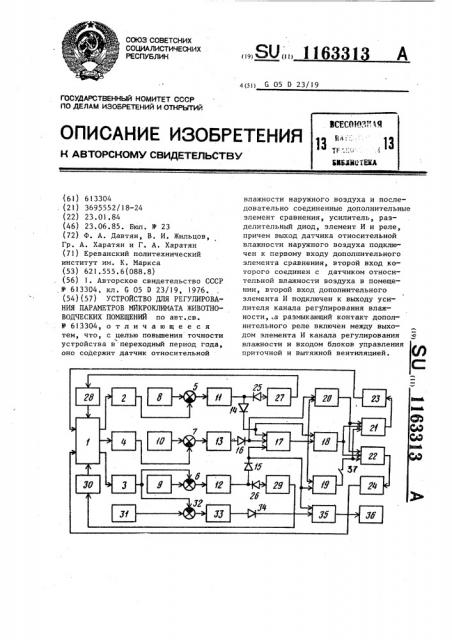

Цель изобретения вЂ, повышение точности устройства в переходный период года. ,На чертеже изображена блок-схема предлагаемого устройства.

На блок-схеме показаны помещение датчик 2 температуры воздуха в, помещении, датчик 3 относительной влажности воздуха в помещении, датчик 4 содержания углекислого газа в помещении, выходы которых соединены с первыми входами соответственно элементов 5 — 7 сравнения и задатчики 8 — 10 соответственно температуры, относительной влажности воздуха, содержания углекислого газа, выходы которых подключены к вторым входам элементов 5 — 7 сравнения, соединенных своими выходами с входами соответственно первого ll, второго 12 и третьего 13 усилителей.

Выходы усилителей 11 — 13 через разделительные диоды 14 и 16 подключены к блоку 17 выделения максимального сигнала и к одним из входов соответственно элементов И 18 - 20, другие входы которых соединены с вы- 35 ходами блока 17 выделения максимального сигнала. Выходы элементов И

18 †.20 подключены к входам блока

21 управления приточной вентиляцией и к входам блока 22 управления вытяж- 0 ной вентиляцией, выходы которых соединены соответственно с приточными

23 и вытяжными 24 электровентиляторами.

I влажности воздуха в помещении 3, усилитель 33, вход которого соединен с выходом элемента 32 сравнения, а выход — через разделительный диод

34 с первым входом элемента И 35, второй вход которого соединен с выходом. разделительного диода 15, реле 36, вход которого соединен с выходом элемента И 35. Нормально замкнутый контакт 37 реле подключен между выходом элемента И 19 и входом блока 22 управления вытяжной вентиляцией.

Элемент И представляет собой совокупность стандартного триггера

Шмидта и логического элемента И.

Сигналы на вход элементов И поступают через триггеры Шмидта, совмещен-. ные с элементами И и расположенные на их входе. Формирование сигналов на входах элементов И осуществляется с помощью триггеров Шмидта, на первые входы которых подаются сигналы от элементов 14 - 17, а на вторые входы - соответствующие пороги. Выходы триггеров Шмидта подключаются на первые входы элементов И, а на вторые входы этих элементов подключается выход с другого триггера

Шмидта.

Устройство работает следующим образом.

При отклонении температуры, относительной влажности воздуха и содержания углекислого газа от их заданных значений в сторону увеличения соответствующие сигналы изизменяют производительность приточных электровентиляторов и вытяжных электровентиляторов таким образом, чтобы свести текущий диктующий параметр микроклимата до заданного значения, что увеличивает производительность приточно-вытяжной вентиляции.

При отклонении температуры и относительной влажности воздуха от заданных значений в сторону уменьшения производительность вентиляции устанавливается минимальной, необходимой лишь для удаления избытков углекислого газа.

При относительной влажности наружного воздуха, превышающей значение относительной влажности воздуха в помещении, сигнал, пропорциональный текущему значению относительной влажности воздуха в помещении 1, с дат-

3 1163313 4

Редактор С. Саенко Техред Т.Маточка Корректор И Эрдейи

Заказ 4102/47 Тираж ЦбЗ Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 чика 3 поступает на первый вход элемента 32 сравнения, на второй вход которого поступает сигнал., пропорциональный текущему значению относительной влажности наружного воздуха с датчика 31.

Результирующий сигнал с выхода элемента сравнения, пропорциональный разности этик сигналов, поступает на вход усилителя 33.

При отклонении относительной влажности воздуха в сторону увеличения усиленный результирующий сигнал положительной полярности с выхода усилителя 33 через разделительный диод

34 поступает на первый вход элемента

И 35, на второй вход которого с выхода разделительного диода 15 поступает сигнал относительной влажности воздуха с усилителя 12 канала регули-. рования влажности.

При срабатывании элемента И 35 сиг" нал с его выхода поступает на вход реле, которое своим размыкающим контактом 37 отключает выход элемента

И 19 какала относительной влажности ., воздуха от блоков 21 и 22 соответст-. венно управления приточной и вытяжной вентиляцией, т.е. в данном сигнале управление приточной и вытяжной венти" ляцией осуществляется либо по каналу регулирования углекислого газа, либо по каналу регулирования температуры (выходы .схем И 18 или И 20) в зависимости от текущих значений параметров этих каналов.
