Устройство для формирования диагностической информации работы программ

Устройство для формирования диагностической информации работы программ

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ДИАГНОСТИЧЕСКОЙ ИНФОРМАЦИИ РАБОТЫ ПРОГРАММ, содержащее коммутатор, схему сравнения, счетчик адреса, счетчик времени и регистр данных, причем первый информационный выход коммутатора соединен с первым входом схемы сравнения, выход КОТОРОЙ соединен со счетным входом счетчика адреса, второй информационньш выход коммутатора соединен с первым информационным входом регистра данных, выход счетчика времени соединен с вторым информационным входом регистра данных, отличающееся тем, что, с целью повышения достоверности путем исключения потерь.диагностической информации, в него введены регистры приема информации, блок памяти и элемент И, причем входы регистров приема информации являются информационными входами устройства, вькоды регистров приема соединены с информационными входами коммутатора, выход регистра данных соединен с первым входом элемента И, выход которого соединен с информационным входом блока памяти, выход которого является информационным выходом устройства, сл второй вход схемы сравнения является входом константы устройства, выход схемы сравнения соединен с вторым входом элемента И, выход счетчика адреса соединен с адресным входом блока памяти, выход переполнения счетчика адреса является выходом чтения устройства, тактовый вход усто ройства соединен со счетным входом 00 счетчика времени. оо tvD СТд

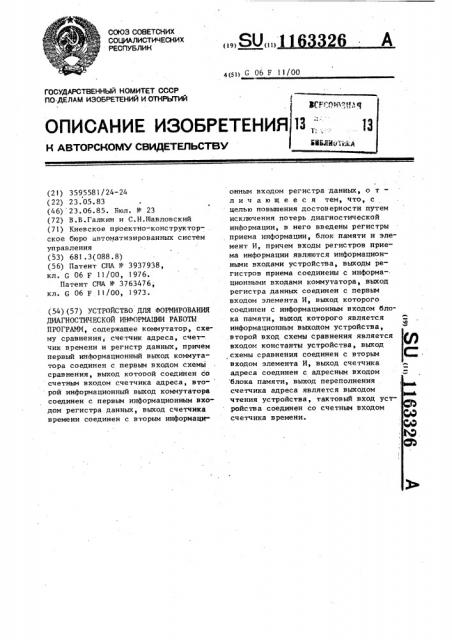

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИ Х

РЕСПУБЛИК (! 9) (И) 4(5)) G 06 F 11/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

©Ъ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3595581/24-24 (22) 23.05.83 (46) 23.06.85. Бюл. ¹ 23 (72) В,В.Галкин и С.Н.Шавловский (71) Киевское проектно-конструкторское бюро автоматизированных систем управления (53) 681.3(088.8) (56) Патент США 11 - 3937938, кл. G 06 F 11/00, 1976.

Патент Cl lA № 3763476, кл. G 06 F 11/00, 1 973 ° (54)(57) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ

ДИАГНОСТИЧЕСКОЙ ИНФОРМАЦИИ РАБОТЫ

ПРОГРАММ, содержащее коммутатор, схе" му сравнения, счетчик адреса, счетчик времени и регистр данных, причем первый информационный выход коммутатора соединен с первым входом схемы сравнения, выход котовой соединен со счетным входом счетчика адреса, вто- рой информационный выход коммутатора соединен с первым информационным входом регистра данных, выход счетчика времени соединен с вторым информационным входом регистра данных, о т— личающееся тем, что, с целью повьпнения достоверности путем исключения потерь. диагностической информации, в него введены регистры приема информации, блок памяти и элемент И, причем входы регистров приема информации являются информационными входами устройства, выходы регистров приема соединены с информа-. ционными входами коммутатора, выход регистра данных соединен с первым входом элемента И, выход которого соединен с информационным входом блока памяти, выход которого является информационным выходом устройства, второй вход схемы сравнения является входом константы устройства, выход схемы сравнения соединен с вторым входом элемента И, выход счетчика адреса соединен с адресным входом блока памяти, выход переполнения счетчика адреса является выходом чтения устройства, тактовый вход устройства соединен со счетным входом счетчика времени.

1!63326

Устройство относится к вычислительной технике, в частности к устройствам диагностики и отладки проrpaMM

Цель изобретения — повышение достоверности путем исключения потерь диагностической информации.

На чертеже изображена блок-схема устройства для формирования диагностическбй информации работы программ.

Устройство содержит N-e количество регистров 1 приема информации (по количеству процессоров в системе), подключаемых к каждому процессору систе- !5 мы, коммутатора 2, схему 3 сравнения, регистр 4 данных, счетчик 5 времени, счетчик 6 адреса, элемент И 7, блок 8 памяти.

Регистры 1 приема информации обес- 0 печивают временное хранение информации о выполняемой в данный момент команде. Учитывая, что в процессе выполнения команды состояние процессора (а также регистров)меняется, т.е. в одном цикле могут поменяться как данные, так и адреса, регистры 1 приема информации обеспечивают фиксацию состояния процессора на время выполнения данной команды и, таким обра- З0 зом, дают возможность последовательно с помощью коммутатора 2 и схемы

3 сравнения проверить информацию во всех регистрах I приема и исключить возможность потери информации при одновременном поступлении запросов с нескольких процессоров. Кроме того, не всегда удается получить доступ непосредственно к регистрам процессоров, а проще снимать ннфор- 40 .мацию непосредственно с системных шин, Регистры 1 приема информации также дают возможность подключать устройство не к регистрам процессоров, что не всегда удобно и требу- 45 ет определенных доработок, а к внешнему интерфейсу с использованием команд ввода-вывода или передачи информации. Наличие в регистрах 1 приема информации разрядов, определяю- 50 щих номер процессора, позволяет исключить из устройства декодирующую номер процессора схему. Синхронизация счетчика 5 времени по тактовому входу временных меток 55

9 от системного таймера позволяет получить точное время запуска выполняемых задач или программ.

Блок 8 памяти, предназначенный для зап .минания диагностической информации, позволяет освободить многопроцессорную систему от несвойственных ей функций по немедленной переписи диагностической информации в собственную оперативную память и ее хранению, т.е. такой запрос на перепись должен иметь высший приоритет, в противном случае возможны потери диагностической информации. Такая организация в свою очередь накладывает ограничения на работу много— процессорной системы по доступу к оперативной памяти.

Устройство работает следующим образом.

По информационным входам 10 устройства от каждого процессора на соответствующий регистр 1 приема информации (определяющий номер процессора )поступает информация в виде кода команды "Запрос и ее информационной части, определяющей имя задачи или прог раммы, е е адре с, начало и коне ц программы, где запоминается (хранится ) в течение цикла выполнения команды.

Коммутатор 2 поочередно подключает свои информационные входы, соединенные с выходами регистров 1 приема информации к обоим выходам, т.е. работает в циклическом режиме с периодом, достаточным для срабатывания схемы 3.. сравнения и регистра 4 данных и обеспечивающим анализ кодов поступающих команд за цикл выполнения одной команды. С второго информационного выхода коммутатора 2 данные, являющиеся информационной частью команды, постоянно поступают на первый информационный вход регистра 4 данных. Текущее значение времени со счетчика 5 времени также записывается в регистр 4 данных, поступая на его второй информационный вход. По первому информационному выходу коммутатора 2 коды команд поступают через первый вход на схему 3 сравнения, на второй вход которой поступает заданньгй код команды "Запрос" по входу константы 11. При совпадении кодов сигнал сравнения с выхода схемы 3 сравнения поступает на второй вход элемента И 7, тем самым разрешая запись информации из регистра 4 данных в блок 8 памяти, поступающей по информационному входу, 1163326

Составитель И.Сигалов

Редактор С.Саенко Техред И.Асталош . Корректор С.Шекмар

Заказ 4104/48 Тираж 710 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Таким образом, совпадение кодов на схеме 3 сравнения обеспечивает запись в блок 8 памяти диагностичес,кой информации, определяющей имя программы (задачи), ее адрес, приоритет, номер процессора и время ее запуска или окончания.

Сигнал сравнения поступает также на счетный вход счетчика 6 адреса, с помощью которого осуществляется переадресация ячеек блока 8 памяти.

Счетчик имеет разрядность, равную емкости блока 8 памяти, при переполнении счетчика, он выдает сигнал по выходу 12 чтения, по которому информация из блока 8 памяти может быть переписана во внешнюю память через информационный выход 13 устройства для последующего анализа.

Таким образом, предлагаемое устройство для формирования диагностической информации работы программы многопроцессорных систем позволяет

5 получить диагностическую информацию о функционировании комплекса программ без всякого вмешательства в его работу, что особенно важно для систем управления, функционирующих в реальном времени. Такая информация дает возможность определить степень загрузки как всей системы, так и каждого иэ ее процессоров, как во времени, так и по информационной мощности, что позволяет в более короткие сроки закончить отладку и испытание программного обеспечения и тем самым сократить затраты на разработку и внедрение программного обеспече-. ния как минимум на 5 X.
