Станок для намотки статоров электрических машин

Станок для намотки статоров электрических машин

Иллюстрации

Показать все

Реферат



СТАНОК ДЛЯ НАМОТКИ СТАТОРОВ ЭЛЕКТРИЧЕСКИХ МАШИН, содержащий обойму для крепления статора, шаблон с криволинейными рабочими поверхностями , проводоводитель и механизм радиального перемещения щаблона и проводоводителя , отличающийся тем, что, с целью улучшения качества намотки за счет равномерной укладки провода, станок снабжен стержнями для направления провода, закрепленными на обойме, а шаблон выполнен в виде пластины с пазом для захода зубца статора, при этом стержни расположены по обеим сторонам пластины. (Л О5 СО 4 ю 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1163428

4(5И Н 02 К 15/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGHOMY СВИДЕТЕЛЬСТВУ

19 2Ч 25 26

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

/ (21) 3497184/24-07 (22) 06.10.82 (46) 23.06.85. Бюл. № 23 (72) А. И. Терешин, В. А. Нечипуренко и А. И. Григорьев (53) 621.318.045 (088.8) (56) 1. Заявка Японии № 56 — 29451, кл. Н 02 К 15/095, опублик. 1984.

2. Авторское свидетельство. СССР № 702463, кл. Н 02 К 15/08, 1979. (54) (57) СТАНОК ДЛЯ НАМОТКИ СТАТОРОВ ЭЛЕКТРИЧЕСКИХ МАШИН, содержащий обойму для крепления статора, шаблон с криволинейными рабочими поверхностями, проводоводитель и механизм радиального перемещения шаблона и проводоводителя, отличающийся тем, что, с целью улучшения качества намотки за счет равномерной укладки провода, станок снабжен стержнями для направления провода, закрепленными на обойме, а шаблон выполнен в виде пластины с пазом для захода зубца статора, при этом стержни расположены по обеим сторонам пластины.

1163428

Изобретение относится к технологическому оборудованию для изготовления электрических машин, а именно к статорообмоточным станкам, и может быть использовано в электротехнической промышленности.

Известен станок для намотки статоров электрических машин, содержащий мотовило, охватывающее зубец статора, и механизм его радиального перемещения (1).

Недостатками этого станка являются неравномерная укладка провода и невозможность намотки статоров с узкими шлицами.

Известен также станок для намотки статоров электрических машин, содержащий обойму для крепления статора, шаблон и проводоводитель цепного типа, размещенный внутри расточки статора. Шаблон и проводоводитель установлен на намоточной головке, снабженной механизмом радиального перемещения (2).

Однако известный станок не обеспечивает высокого качества намотки, вследствие хаотичности укладки провода в пазы статора.

Целью изобретения является улучшение качества намотки за счет равномерной укладки провода.

Поставленная цель достигается тем, что станок для намотки статоров электрических машин, содержащий обойму для крепления статора, шаблон с криволинейными рабочими поверхностями, проводоводитель и механизм радиального перемещения шаблона и проводоводителя, снабжен стержнями для направления провода, закреплен-, ными на обойме, а шаблон выполнен в виде пластины с пазом для захода зубца статора, при этом стержни расположены по обеим сторонам пластины.

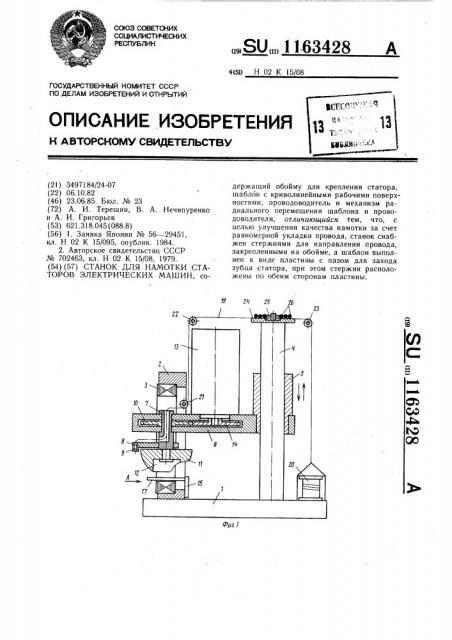

На фиг. 1 изображен предлагаемый станок с шаблоном поднятым над зубцом статора, общий вид; на фиг. 2 — вид А на фиг. 1 (с шаблоном, опущенным на зубец статора).

Станок содержит основание 1 (фиг. 1), на котором установлены обойма 2 с размещенным в ней статором 3 и стойка 4, на которой подвижно установлена втулка 5, связанная с механизмом радиального, относительно статора, перемещения (не показан) . На втулке 5 закреплена плита 6, на которой установлен на опоре вращения шпиндель 7 с закрепленными на нем проводоводителем 8 с фильерой 9 с шестерней

10. На опоре вращения установлен также шаблон 11 выполненный в виде пластины с криволинейными рабочими поверхностями

5

45 и пазом для захода зубца статора, образующим на шаблоне стенки 12. На плите 6 расположен шаговый электродвигатель 13, на валу которого закреплена шестерня 14, находящаяся в зацеплении с шестерней 10.

На обойме 2 установлены пластины 15 и 16 с отклоняющими стержнями 17 и 18, расположенными около боковых стенок 12 шаблона 11 с зазорами, достаточными для прохождения обмоточного провода 19.

Обмоточный провод 19 подается к фильере 9 от, катушки 20 через центральное отверстие в шпинделе 7, систему роликов

21 — 23 и тормоз 24, установленный на стойке 4 и содержащий центральный подшипник 25, огибаемый проводом 19, и группу нажимных колец 26, лежащих на проводе 19.

Станок работает следующим образом.

Перед началом работы статор 3 устанавливается и фиксируется в обойме 2, после чего механизм радиального перемещения смещает вниз плиту 6 со шпинделем 7 и вводит боковые стенки 12 (фиг. 1 и 2) шаблона 11 в шлицы пазов статора 3. Шаблон !

11 охватывает зубец статора 3 и,тем самым удерживается от поворота.

Провод 19, выходящий из фильеры 9, закрепляется на обойме 2 (крепление не показано), после чего запускается шаговый двигатель 13, который посредством шестерен 14 и 10 приводит во вращение шпиндель 7 и проводоводитель 8. Обмоточный привод 19, выходя из фильеры 9 и соскальзывая с нижней кромки 27 (фиг. 2) шаблона 11, наматывается на зубец статора 3, При прохождении проводоводителя 8 в зоне боковых стенок 12 шаблона 11 (фиг. 2) провод отклоняется к шаблону 11 посредством стержней 17 и 18, и, тем самым, направляется в шлицы статора 3. Механизм радиального перемещения шаблона 11 и проводоводителя 8, перемещая их вдоль зубца статора 3, обеспечивает раскладку провода по высоте зубца.

После укладки заданного числа витков шаговый двигатель 13 останавливается, шаблон 11 выводится из зубцовой зоны статора 3, который после этого поворачивается в одно деление, и шаблон 11 опускается на следующий подлежащий намотке зубец статора 3.

Использование предлагаемого станка для намотки статоров электрических машин улучшает качество намотки за счет упорядоченной раскладки провода в пазах статоров.
