Способ фильтрации высокоскоростного газового потока и устройство для его осуществления

Способ фильтрации высокоскоростного газового потока и устройство для его осуществления

Иллюстрации

Показать все

Реферат



1. Способ фильтрации высокоскоростного газового потока путем расширения потока на входе, подачи на конический перфорированный рассекатель с последующей фильтрацией на последовательно , установленных сетча- . тых разделителях и сужением потока , на выходе, отличающийся тем, что, с целью обеспечения качественной фильтрации высокоскоростного газового потока с заданной степенью чистоты путем полного исключения за фильтр механических частиц величиной большей, чем размер ячейки фильтрующей сетки сетчатого разделителя в свету, и повьштения надежности фильтрации, наружный слой потока при подаче на рассекатель направляют в тупиковую зону с последующим поворотом его на 180° и соединением его с внутренним потоком, который направляют встречньгми струями парал (Л лельно плоскости первого сетчатого разделителя, а после прохождения первого сетчатого разделителя подвергают вторичному расширению. о со 00 00 оэ

СОЮЗ СОВЕТСКИХ

OQW

РЕСПУБЛИК

4(sl) . В 01 D 46/42

ОПИСАНИЕ ИЗОБРЕТЕНИ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3540818/23-26 (22) 10 ° 01.83 (46) 30. 06, 85. Бюп. N 24 (72) А.А. Зайцев, С.И. Холобес, А.П. Мосин, В.А. Федосеев, Н.Н. Панов, Б.А. Монндржак, Е.M. Алексашенко и Ю.А. Закревский (53) 66.067.324(088.8) (56) Авторское свидетельство СССР .

Р 411877, кл. В 01 46/42, 1971. (54) СПОСОБ ФИЛЬТРАЦИИ ВЫСОКОСКОРОСТНОГО ГАЗОВОГО ПОТОКА И УСТРОЙСТВО

ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ. (57) 1. Способ фйльтрации высокоскоростного газового потока путем расширения потока на входе, подачи на конический перфорированный рассекатель с последующей фильтрацией на последовательно. установленных сетчаÄÄ SUÄÄ 1163889 тых разделителях и сужением потока на выходе, отличающийся тем, что, с целью обеспечения качественной фильтрации высокоскоростного газового потока с заданной степенью чистоты путем полного исключения за фильтр механических частиц величиной большей, чем размер ячейки фильтрующей сетки сетчатого разделителя в свету, и повышения надежности фильтрации, наружный слой потока при подаче на рассекатель направляют н тупиковую зону с последующим поворотом его на 180 и соединением его с внутренним потоком, который направляют встречными струями параллельно плоскости первого сетчатого разделителя, а после прохождения первого сетчатого разделителя подвергают вторичному расширению.

5 Ю

Фией

ФЪ

М

Об

Q6

C©.1163889

2. Устройство для фильтрации высокоскоростного газового потока, содержащее корпус, включающий входной диффузор, коничеокий перфорированный рассекаетль, последовательно установленные сетчатые разделители и выходной конфуэор, о т л и ч а ющ е е с я тем, что, с целью обеспечения качественной фильтрации высокоскоростного газового. потока с заданной степенью чистоты путем полного .исключения попадания за фильтр механических частиц величиной большей, чем pasMep ячейки фильтрующей сетки сетчатого разделителя в свету, при

Ф

Изобретение относится к очистке газов от твердых частиц и может быть использовано в машиностроении, Цель изобретения — обеспечение качественной фильтрации высокоскорост ного газового потока с заданной степенью чистоты путем полного исключения попадания за фильтр механических частиц величиной большей,чем размер ячейки фильтрующей сетки сетчатого разделителя в свету и повышение надежности фильтрации; кроме того улучшение гидравлической характеристики фильтра и повышение коэффициента применимости, упрощение конструкции и уменьшение стоимости путем ис пользования сетчатых разделителей одного и того же типа.

Способ осуществляется следующим образом.

Высокоскоростной газовый поток при фильтрации расширяют на входе, подают на конический перфорированный рассекатель и фильтруют на последовательно установленных сетчатых разделителях, сужают поток на выходе, при этом наружный слой потока при подаче на рассекатель направляют в тупиковую зону с последующим поворотом его на 180 и соединяют с внутренним потоком, который направляют встречными струями параллельно плоскости первого сетчатого разделителя, после чего поток подвергают вторичному расширению. одновременном улучшении гидравлической характеристики фильтра и повышении надежности, повышения коэффициента применимости, упрощения конструкции и уменьшения стоимости путем использования сетчатых разделителей одного и того же типа, рассекатель ! под перфорацией выполнен с кольцевым буртом, образующим с корпусом и с нижней частью рассекателя тупиковую зону, при этом устройство снабжено диффузором, на меньшем основании которого укреплен первый по ходу движения потока сетчатый разделитель,а на большем основании — второй.

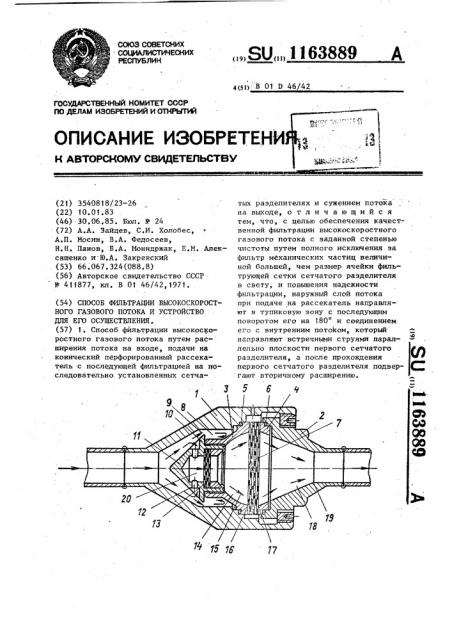

На чертеже схематически представлен фильтр, общий вид, разрез.

Фильтр состоит иэ корпусных частей 1-4, которые с уплотнениями 5 — и 6 закрепляют основной сетчатый разделитель 7, Корпусные части 1 и 3 образуют тупиковую зону 8 (" Карман" ), которая отделена от диффузора 9 отра1О жателем 10. Для направления потока служит рассекатель 11, имеющий отверстия 12. Продольные оси отверстий

12 лежат в одной плоскости, параллельной плоскостям сетчатых раздели1S телей 13 и 7. Сетчатый разделитель

13 предварительной обработки находит- ся вблизи отверстий 12, За ним идет входной диффузор 14, малый диаметр 15 которого совпадает с диаметром сет20 чатого разделителя 13 предварительной обработки, больший диаметр 16 совпадает с диаметром основного сетчатого .разделителя 7. Последний на вы ходе совмещен с больший отверстием 17 выходного конфузора 18, и малое отверстие 19 конфузора 18 совмещен с диаметром входного патрубка фильтра.

По своему выполнению сетчатый разделитель 13 предварительной обработки

30 и основной сетчатый разделитель 7 набраны иэ одинаковых сеток по плетению, сечению проволоки, размеру ячеек и жесткости проволоки.

Фильтр работает следующим обра3S зом.

1163889

Составитель А. Васейко

Техред Ж..Кастелевич .

Редактор Н. Швыдкая

Корректор В. íÂê

Заказ 4125/5 Тираж 659

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35 ° Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4

Газовый поток из патрубка подачи газа поступает в диффузор 9, расши-., ряется и направляется вдоль рассекателя 11. Наружный слой потока по« ворачивают почти на 180, соединяют с внутренним слоем и направляют через отверстия 12, Взвешенные частицы продолжают двигаться по инерции по диффузору 9 и попадают в "карман" 8.

Здесь они завихряются и ударяютсй в отражетль 10, при этом значительная часть .взвешенных частиц остается в "кармане". Проходя отверстия 12, поток попадает в полость 20 перед ,сетчатым разделителем 13 предвари,тельной обработки и завихряется, за счет чего уменьшается.продольная составляющая скорости газового пото ка. Это благоприятствует осаждению взвешенных в потоке частиц на сетча5 том разделителе 13 предварительной обработки. После прохождения последнего поток расширяется в диффузоре

14, и вэвешенныечастицы еще более замедляют свою скорость. Попадая на основной сетчатый разделитель 7, частицы теряют большую часть своей кинетической энергии. Поток, пропущенный через основной сетчатый разделитель 7, проходит конфузор 18 и выходит через выходное отверстие ,19.
