Реферат



МАГАЗИН-НЛКОПИТКЛЬ, содержащий вepтикaJlЬныe каналы, затворы, .установленные на осях в выходной части вертикальных каналов с воэможнос:тью взаимодейс гвия с фиксачором для поочередного их открывания, и отводящий лоток, о т л. м ч а ю щ и йс я тем, что, с целью повышения надежносчи работы, фикса-i-op выполнен в ьиде дугообразных счворок, расположенных на одних осях с затворами, и подпружиненных двуплечих рычагов с рО1Н1ками, установленных на отводящем лотке с возможностью поворота и взаимодействия с затворами.

СОЮЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

w(çr> " 23 7/10

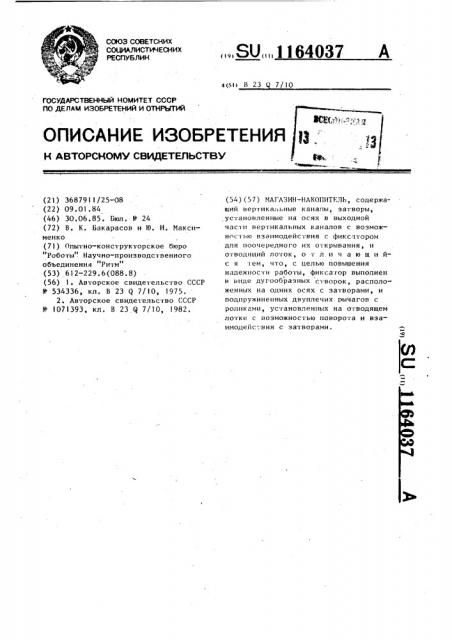

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3687911/25-08 (22) 09.01.84 (46) 30.06.85. Бюл. У 24 (72) В. К. Вакарасов и Ю. И. Максименко (71) Опытно-конструкторское бюро

"Роботы". Научно-производственного объединения нРитм" (53) 612-229,6(088.8) (56) !. Авторское свидетельство СССР

М 534336, кл, В 23 Q 7/10, 1975.

2. Авторское свидетельство СССР

Н 1071393, кл. В 23 Я 7/10, 1982.

„„SU„„1164037 (54) (57) МАГАЗИН-НАКОПИТ1 .ЛЬ, содержащий вертикальные каналы, затворы, установленные на осях в выходной части вертикальных каналов с воэможностью взаимодействия с фиксатором для поочередного их открывания, и отводящий лоток, о т л. и ч а ю щ и й" с я тем, что, с целью повышения надежности работы, фиксатор выполнен в виде дугообразных створок, расположенных на одних осях с затворами, и подпружиненных двуплечих рычагов с роликами, установленных на отводящем лотке с возможностью поворота и взаимодейс."вия с затворами.

Изобретение относится к автомати-зации технологических процессов в машиностроении и может быть использовано для поштучной выдачи деталей в станки, авто .атические линии и робототехнические комплексы.

Известен магазин-накопитель, содержащий вертикальные каналы, затворы, выполненные в виде установленных в направляющих Г-образных подпружиненных рычагов, и наклонный отводящий лоток (1) .

Недосл атком данного устройства является ненадежность в работе из-за возможного заклинивания затворов рядом деталей последующих вертикальных каналов.

Известен магазин-накопитель, содержащий вертикальные каналы, затво-. ры, установленные на осях в выходной часч и вертикальных каналов с возможностью взаимодействия с фиксатором для поочередного их открывания, и отводящий лоток (2J, Однако известное устройство ненадежно в работе иэ-за большого принудительного хода фиксатора, взаимодействующего поочередно со всеми затворами магазина-накопителя.

Цель изобретения — повышение надежности работы устройства, Укаэанная цель достигается тем, что в магазине-накопителе, содержащем вертикальные каналы, затворы, установленные на осях в выходной части вергикальных каналов с возможностью взаимодействия с фиксатором для поочередного их открывания, и отводящий лоток, фиксатор выполнен в виде дугообразных створок, расположенных на одной оси с затворами, "и подпружиненных двуплечих рычагов с роликами, установленных на отводящем лотке с возможностью поворота и взаимодействия с затво-.

;p aMH °

64037 г

На фиг.l изображен магазин-накопитель, общий вид; на фиг.2 — разрез А-А на фиг.l; на фиг.3 — вид Б на фиг.2.

5 Магазин-накопитель содержит вертикальные каналы 1, затворы 2 с боковыми стенками 3, закрепленные на осях 4 в выходной части каналов упоры 5 на боковых стенках 3 затворов 2, фиксатор в виде подпружиненных пружинами 6 двуплечих рычагов

7 на осях 8 с роликами 9 и 10 дугообразных створок 11 размещенных на осях 4 с затворами 2, и роликовый

15 отводящий лоток 12..

Устройство работает следующим образом, Детали поочередно загружаются в вертикальные каналы 1, заполняя их.

20 Первая деталь, поступающая в канал l скатываясь на затвор 2, поворачивает под собственным весом дугообразную створку II вокруг оси 4 до взаимодействия с роликом 10 двуплечего

25 рычага 7 фиксатора.

Развернувшись вокруг оси 8, фиксатор роликом 9 взаимодействует с упором 5 боковой стенки 3 затвора 2, запирая его и предохраняя от выпадання ряда деталей последующего верти" кального канала I.

После выдачи последней детали из первогс правого канала (фиг.I) створка 11 совместно с двуплечим рычагом 7 фиксатора поворачивается против часовой стрелки (фиг.3) под действием пружины 6 освобождает затвор 2,и детали очередного канала

1 поступают на роликовый отводящий

4С лоток 12.

Аналогично происходит освобождение всех остальных каналов

Предлагаемая конструкция магазина-накопителя позволяет повысить

4 надежность вьд@чи деталей путем упрощения фиксации затворов в вертикальных каналах.!

164037

1 l 64 037

1164037
