Реферат



№ 116408

Класс 81а, 2„, i ) .

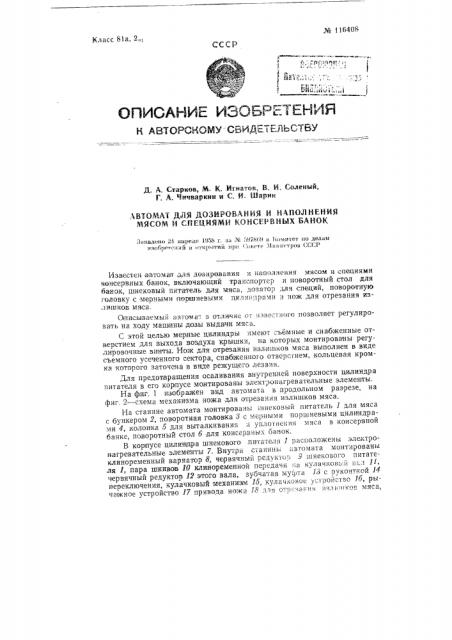

К АВТОРСКОМУ СБИДЕТЕЛЬСТБУ

Д. A. Старков, М. K. Игнатов, В. И. Соленый, Г. A. Чичваркин и C. И. Илларии

АВТОМАТ ДЛЯ ДОЗИРОВАНИЯ И НАПОЛНЕНИЯ

МЯСОМ И СПЕЦИЯМИ КОНСЕРВНЫХ БАНОК

:Зеавьеио 2(аире иf И58 т. за X 5итй в л 1. омитет по делам

3t30ftt)PlfениЙ It i>fHI1t t f Ntt )litt Г:(litt+I(%!lilt ti(tf)ott (C(P

Известен автома1т для дозирования и наполнения мясом и специями консер1вных банок, включающий транспортер и поворотный стол,для банок, шнековый питатель для мяса, дозатор для специй, поворотную головку с мерными поршневыми цили1-,.рами и нож для отрезания излишков мяса.

Описызаемый азХОмаз 3 отличие От !bзвестного позволяет регулировать на ходу мамины дозы выдачи мяса.

С этой целью мерные цилиндры имеют съемные и снабженные отверстием для выхода, воздуха крышки. на которых монтированы регулировочные винты. Нож для отрезания излишков мяса выполнен в виде съемного усеченного сектора, снабженного отверсгием, кольцевая кромка которого заточена в виде режущего лезвия.

Для предотвра1цения осаливания внутренней поверхности цилиндра питателя в его корпусе монтированы электронагревательные элементы.

На фиг. 1 изображен вид автомата в продольном разрезе, на фиг. 2 — схема механизма ножа для отрезания излишков мяса.

На станине автомата монтированы шнековый питатель 1 для мяса с бункером 2, поворотная головка 3 с мерными поршневыми цилиндрами 4, .колонка 5 для выталкивания:i уплотнения мяса в консервной банке, поворотный стол б для консервных банок.

В Koplllусе цилкн1дра шнекового писателя 1 расположены электронагревательные элементы 7. Внутри станннь: автомата монтированы клиноременный вариатор 8, червячнь1й редукто:» шнекового питателя 1, пара шкивов 10 клиноременной передачи па кулачковь:.й в::I 11, червячный редуктор 12 этого вала, зубчатая муфта 13 с рукояткой 14 переключения, кулачковый механизм 1б, кулачковое у, троаство 16, рыча жное устройство 17 привода ножа !8 для стрезания 1злишков мяса, Ц о 1 161Д?( пальцмая шестерня 19, шестерня 20 стола 6 подачи банок, кривошил-!

Bi!i диск 21 привода колонки 5 и электродвигатель 22.

Колонка 5 состоит из корпуса 28 и цилиндра 24, перемещающегося вверх и вниз кривошигом 25, Б верхней части цилиндра 24 закреплен рычаг 26 с пятой 27 для выталкиванля мяса и рычаг 28 с пятой 29 для уплот;(ения мяса в банке. Рычаги 26 и 28 имеют возможность радиального переме цеп я с ?кестким креглением, пяты 27 и 29 имеют перемещения по высоте также с жестким креплением.

Поворотная головка 8 ?(меет шесть вертикальных мерных цилиндров, з HoòopBD! установлены поршни 80, ссе!диненные со штоками 81.

Каждый ц:r;iиндр в Верх;(ей части закрыт съемчой крышкой 82, име(сщей отверстие для Выходя воздуха, На крышке монтирован регулировочный винт 88. огрангичивающий ход поршня Вверх.

ПОВОрОтнaa О тонка 8 опираетtc!i ча тарелку 84, vE

Верх«ree голожение:opц!ня Опредсляет:(сзу мяса. Ho?!c 18 пере. »Ðll(aeTся посpe7cTВО ., кулачкового у:т оистзя 16 и рыча?кногo уотрol О,В3 17 и, пе:е:рыл(я!I выходное отзерстие ко-.«(:Jc I(oil насадки 40, отрезает из- л?(цп(и мяс3. Затем KiлaHHOBü!é меха(IHBJI, сцепляяcb с шсстер. - ей 19, e peeler,ест,"OëoBKv .г:a zaoë В 00 . ь, ксническои насадке 40 подходит следу(0;ций порож:-: ii I„H.HH«!Hp поворотной головки 8, а нож 18 занимает

EfCХОД -lOC П ". СКЕ«(ИС. !

-13.—,0Л (е.: ыи мясом цилиндр устанавливается Под пятой 27, котоBBITa HxHBaeTcH B ко«(серн ную банку 41. При последующем повороте стола 6 банка с мясом попадает под пяту 29, которая, опускаясь, углотняет мясо в банке. На следую:цей позиции, после очеред«lolo поворота стола 6, оянка, наполненчая мясом, по ф«(гурс(о(! Направляющей отводится на цеховый транспортер.

Б начал цикла оче едная пустая банка, поступившая B гнездо

ToHà 6, 3330.THHPTca Ha первой позиции cxlecalo co !I H Hepta (H.!IH zpyгнм специя;rlr) нз соответствующего доватора (на чертеже не показан) и нап азляет:я на заголнен(ие ее мясом.

Предмет изобретения

1. АВТ01(ат для дозирования и íà".îëíåíèÿ мясом и специями консервных банок, включающий тра«нспортер и поворотный стол для банок, шнековый плтатель для мяса, дозатор для спецлй, поворотну(о головку с мерными поршневыми цилиндрами и нож для отрезания излишков мяса. отличающийся тем, что, с целью регулирования на ходу

«машичы дозы выдачи мяса, мерные цилиндры имеют съемные и снаб- женные отверстием для выхода воздуха крышки, на которых монтированы регулировочные винты.

¹ 116408

2. Форма выполнения автомата по п. 1. î - л и ч а ю щ а я с я тем, что, с целью быстрой замены ножа, on выполнен в виде съемного усеченного сектора, снабженного отверстием, кольцевая кромка которого заточена в виде режущего лезвия.

3. Лвтомат по п. 1, отл и ч а ю щи и с я тем, что, с целью предотвращения осаливания внутренней поверхности цилиндра питателя, в его корпусе монтированы электронагревательные элементы. № 116408
