Способ изготовления строительного кирпича

Способ изготовления строительного кирпича

Иллюстрации

Показать все

Реферат



СПОСОБ ИЗГОТОВЛЕНИЯ СТРОИТЕЛЬНОГО КИРПИЧА путем смешивания суглинка, золы и связующего, формования, сушки и обжига, о тличающийся тем, что, с целью повьшения прочности кирпича, в качестве связующего используют раствор сульфитно-спиртовой барды, который предварительно активируйт униполярной обработкой до получения щелочной среды с рН 10-11 и кислотной среды с рН 3-3,5. ел

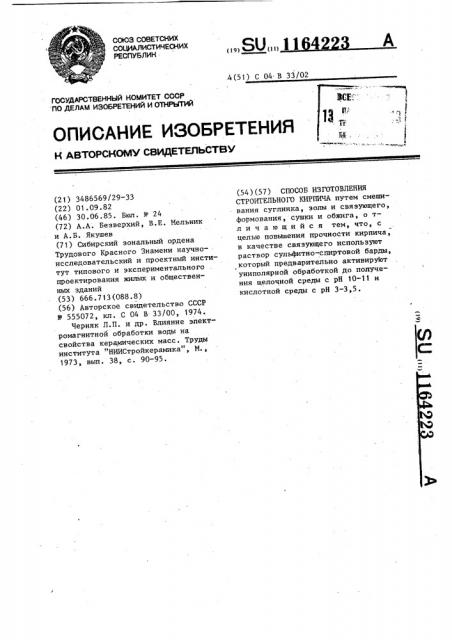

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН. (!9) SU(ll t 1 1.4(51) С 04 В 33/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3486569/29-33 (22) 01.09.82 (46) 30.06.85. Бюл. ¹ 24 (72) А.А. Безверхий, В.Е. Иельник и А.Б. Якушев (71) Сибирский зональный ордена

Трудового Красного Знамени научноисследовательский и проектный институт типового и экспериментального проектирования жилых и общественных зданий .(53) 666.713(088.8) (56) Авторское свидетельство СССР № 555072, кл. С 04 В 33/00, 1974.

Черняк Л.П. и др. Влияние электромагнитной обработки воды на свойства керамических масс. Труды института ™НИИСтройкерамика", М., 1973, вып. 38, с. 90-95. (54)(57) СПОСОБ ИЗГОТОВЛЕНИЯ

СТРОИТЕЛЬНОГО КИРПИЧА путем смешивания суглинка, золы и связующего, формования, сушки и обжига, о тл и ч а ю шийся тем, что, с целью повышения прочности кирпича, в качестве связующего используют раствор сульфитно-спиртовой барды, который предварительно активируйт униполярной обработкой до получения щелочной среды с рН 10-11 и кислотной среды с рН 3-3 5

1164223

Т а блица 1

Плотность рН раствора после обработНапряжение, Вт

Удельн. затраты элекрН исПроиэвоВремя обработки, мин

Вид обрабатываемого раствора дительность ходного раствора тока, А/м ки троэнергии, 3

Вт ° ч/м аппарата, м /ч

Кислая среда

Щелочная среда

Раствор сульфитно †спирвой барды плотностью

1,03

3, 8

7,4

Таблица 2

Способ изготовления

Предлагаемый

Показатели

Известный

112

105

22

35

35

18-22

18-22

23-25

1410

1390

1280

Ф

Изобретение относится к строительным материалам и может быть использовано при производстве суглинисто-зольного кирпича.

Целью изобретения является повышение прочности кирпича.

Пример . В воду затворения вводят расчетное количество

ССБ. Полученный водный раствор ССБ плотностью 1,03 активируют униполярной обработкой (электролизным способом) в специальном приборе в течение 3 мин. В поле постоянного тока образуется щелочная и кислая среды. Растворы этих сред сливают в раздельные емкости; рН щелочной среды 10.9Х, рН кислой среды—

3,35. Температура рабочего раствора 32 С.

Прочность на сжатие, кгс/см

Прочность на изгиб

Мороэостойкость, цикл

Водопоглощение, 7

Объемная масса, кг/м

Оптимальные параметры злектроактивации раствора приведены в табл. 1.

Смесь, состоящую из легкого суглинка и каменноугольной золы ТЭС в соотношении 3:2, затворяют полученным водным раствором ССБ. Растворы обеих сред используют раздельно. Из смеси формуют пластическим

10 способом образцы с формовочной влажностью 26-27Х.

Сформированные образцы подсушивают при начальной температуре 3540 С и конечной 100-105 С в течео о

15 ние 10-15 ч, затем обжигают при

800 С в течение 1 ч.

В табл. 2 приведены физико-механические свойства суглинистозольного кирпича пластического формова20 ния, 25 500 335 10-11

Щелочная среда Кислая среда
