Реферат



Ма 116423

Класс Иа, 33 „, 67а, 5

СССР

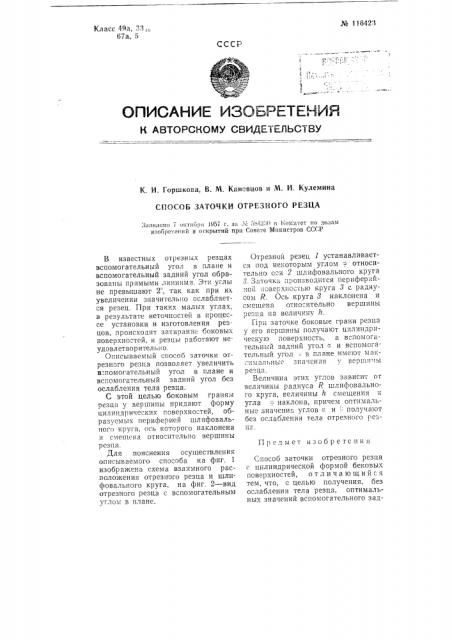

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

К. И. Горшкова, В. М, Каневцсв и М. И. Кулемина

СПОСОБ ЗАТОЧКИ ОТРЕЗИОГО РЕЗЦА

Заяяо!!о 7 оптHUp,! 1957 r. ва ", 5Ы2:1(1 в Ьомитет по делам ивобрете!!и!! и открытий !Ip!! Совете Мпиистров СССР

В известных отрезных резцах вспомогательный угол в плане и вспомогательный задний угол образованы прямыми линиями. Зти углы не превышают 2, так как при их увеличении значительно ослабляется резец. При таких малых углах, в результате неточностей в процессе установки и изготовления резцов, происходит затиран1ле боковых поверхностей, и резцы работают неудовлетворительно, Описываемый способ заточки отрезного резца позволяет увеличить в=помогательный угол в плане и всгомогательный задний угол без ослабления тела резца.

С этой целью боковым граням резца у вершины придают форму цилиндрических поверхностей, образуемых периферией шлифовального круга, ось которого наклонена л смещена относительно вершины резца.

Для пояснения осуществления описываемого способа на фиг. 1 изображена схема взаимного расположения отрезного резца и шлифовального круга, на фиг. 2 — вид отрезного резца с вспомогательным углом в плане.

Отрезной резец 1 устанавливается под некоторым углом р относительно сои 2 шлифовального круга

3. Заточка производится периферий11с1л;1оверхпсс1ью круга 3 с радиусом R. Ось круга 3 наклс!иена и

cvåùåHH отно:.ительно вершины рез1; а на Величину /1

11ри заточке боковые грани резца у его вершины получают цилиндрическую поверхность, а вспомогательный задний угол а и вспомогатель IbIH v10JI B liJIBHe име1от максим ал1пь.с значения у верши!1ы резп,а, Величина этих углов зависит от велич ивы радиуса R шлифовального круга, величины h смещения и угла : наклона, причем оптимальные значения: углов о. и " получают без ослабления тела отрезного резца.

Прслмет изобретения

Способ заточки отрезного резца с цилиндрической формой бековых поверхностей, отличающийся тем, что, с целью получения. без ослабления тела резца, оптимальных значений вспомогательного зад¹ 116423

Фиг. 1

Фиг. 2

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. Г. Голандский

Поди. к поч. 27/1Х-1958 r.

Тираж 1925. ?1ена 25 коп.

Информапионно-издательский отпел.

Объем 0,17 и. л. Зак. 5449.

Гор. Алатырь, типография №2 Министерства культуры Чувашской АССР. него угла и вспомогательного угла в плане, боковым поверхностям режушей части резца придают форму цилиндра, образуемого периферией

1 шлифовального круга, ось которого составляет угол с продольной осью резца и смешена от его вершины.
