Устройство для измерения скорости нити и паковки

Устройство для измерения скорости нити и паковки

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СКОРОСТИ НИТИ И ПАКОВКИ, содержащее измерительный ролик с проточкой для нити и кинематически связанный с ним преобразователь угловой скорости с регистрирующим прибором, отличающееся тем, что, с целью повышения точности измерения , измерительный ролик выполнен в виде усеченного конуса, а проточка имеет внутренний диаметр, равный среднему диаметру поверхности вращения измерительного ролика. сл оь 4 0 О ND

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

4(51) С 01 Р 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И ABTOPCHOlVIV СВИДЕТЕЛЬСТВУ

ГОСУААРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3688408/28-12 (22) 13.01 84 (46) 30.06.85. Бюл. В 24 (72) Б.Н. Гусев, В.А, Врублевский, Л.М. Морозова, Л.П. Беляев и P.Â. Черепанов (71) Ивановский ордена Трудового

Красного Знамени текстильный институт им, N.Â. Фрунзе и Ивановский научно-исследовательский институт хлопчатобумажной промьпппенности (53) 62-791(088.8) (56) Авторское свидетельство СССР

Р 6?6926, кл. G 01 .Р 3/00, 1979., >SU<»11 4 02 (54) (57) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ

СКОРОСТИ НИТИ И ПАКОВКИ, содержащее измерительный ролик с проточкой для нити и кинематически связанный с ним преобразователь угловой скорости с регистрирующим прибором, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерения, измерительный ролик выполнен в виде усеченного конуса, а проточка имеет внутренний диаметр, равный среднему диаметру поверхности вращения измерительного ролика.

1 11646

Изобретение относится к средст-; вам контроля и измерения технологических параметров и предназначено для измерения скорости нити и паковки при оценке качества наматывания нити на паковку в текстильных производствах.

Целью изобретения является повышение точности измерения.

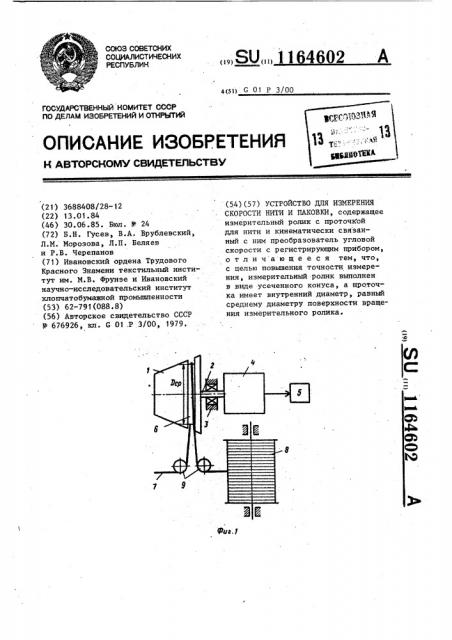

На фиг. 1 показана конструкция и положение устройства при измерении линейной скорости нити, на фиг, 2 †то же, при измерении окружной скорости паковки.

Устройство содержит измеритель- 15 ный ролик 1, имеющий форму усеченного конуса, который с помощью оси

2, вращающейся в подшипниках 3, жестко связан с преобразователем

4 угловой скорости и.регистрирую- 20 щим прибором 5. На поверхности вращения измерительного ролика 1 имеется проточка 6, в которую заправлена нить 7, наматывающаяся на паковку 8. Внутренний диаметр про- 25 точки 6. соответствует среднему диаметру поверхности вращения измерительного ролика 1. Обеспечение соответствующего угла охвата нитью

7 поверхности проточки 6 измеритель- щб ного ролика 1 осуществляется нитенаправителями 9. Регистрирующий прибор 5 имеет одну шкалу, отградуированную в линейных единицах скорости, например в м/мин.

Устройство при контроле качества наматывания нити на паковку работает следующим образом (фиг. 1).

При измерении скорости нити 7 в проточку 6 измерительного ролика 1 40 с помощью нитенаправителей 9 вводят нить 7. В результате этого измери1

02 г тельный ролик 1 приводится во вращение и через ось 2, вращающуюся в подшипнике 3, его угловое перемещение передается преобразователю 4. В преобразователе 4 угловой скорости, например электромеханическом, выполненном по схеме тахогенератора, происходит преобразование углового перемещения измерительного ролика

I в электрическое напряжение, которое поступает на регистрирующий прибор 5.

При измерении скорости паковки (фиг. 2) коническую поверхность измерительного ролика 1 вводят в со прикосновение с поверхностью паковки 8, размещая образующие измерительного ролика 1 и паковки 8 параллельно друг другу. В результате измерительный ролик 1 приводится во apameние и через ось 2 вращательное движение передается преобразователю 4 угловой скорости, напряжение с которого поступает в регистрирующий прибор 5.

Таким образом, вследствие того, что измерительный ролик 1 выполнен в форме конической поверхности вращения и средний диаметр его равен диаметру проточки 6 для нити, при выполнении операций контроля устройством, как прн измерении окружной скорости паковки 8 путем соприкосновения поверхности измерительного ролика 1 с поверхностью вращения паковки 8, так и при измерении линейной скорости нити 7 путем огибания ею поверхности проточки 6 измерительного ролика 1, цена деления регистрирующего прибора 5 остается неизменной.

1164602

Составитель А. Козлов

Техред З.Q

Корректор E- Сирохман

Редактор М. Бандура

Заказ 4180/40 Тираж 891

BHHHBH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
