Способ гальванического лужения свинцово-оловянным сплавом

Способ гальванического лужения свинцово-оловянным сплавом

Иллюстрации

Показать все

Реферат

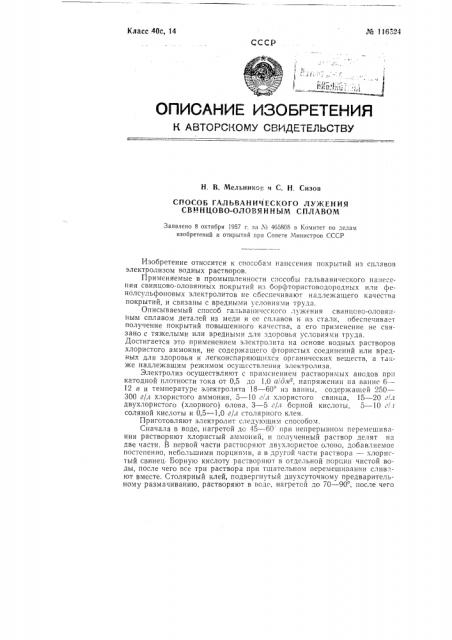

Ж 116324

Класс 40с, 14

СССР

-- г М/I/ф р, .

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АБТОРСИОМУ СВИДЕТЕЛЬСТВУ

Н, В. Мельников и С. Н. Сизов

СПОСОБ ГАЛЬВАНИЧЕСКОГО ЛУЖЕНИЯ

СВ И Н ЦОВО-ОЛОВЯ Н Н ЫМ СПЛАВОМ

Заявлено 8 октября 1957 г, за М 465808 в Комитет по делам изобретений и открытий при Совете Министров СССР

Изобретение относится к способам нанесения покрытий из сплавов электролизом водных растворов.

Применяемые в промышленности способы гальванического нанесения свинцово-оловянных покрытий из борфтористоводородных или фенолсульфоновых электролитов не сбеспечивают надлежащего качества покрытий, и связаны с вредными условиями труда.

Описываемый способ гальванического лужения cBHHIIoBG-оловянным сплавом деталей из меди и ее сплавов и из стали, обеспечивает получение покрытий повышенного качества, а его применение не связано с тяжелыми или вредными для здоровья условиями труда.

Достигается это применением электролита на основе водных растворов хлористого аммония, не содержащего фтористых соединений или вредных для здоровья и легкоиспаряющихся органических веществ, а также надлежащим режимом осушествления электролиза.

Электролиз осуществляют с применением растворимых анодов прп катодной плотности тока от 0,5 до 1,0 а/ол2, напряжении на ванне 6—

12 в и температуре электролита 18 — 60 из ванны, содержащей 250—

300 г/л хлористого аммония, 5 — 10 г/л хлористого свинца, 15 — 20 г/.т двухлористого (хлорного) олова, 3 — 5 г/.г борной кислоты, 5 — 10 г! t соляной кислоты и 0,5 — 1,0 г/л столярного клея.

Приготовляют электролит следующим способом.

Сначала в воде, нагретой дс 45 — 60 при непрерывном перемешивании растворяют хлористый аммоний, и полученный раствор делят на две части. В первой части растворяют двухлористсе олово, дооавляемое постепенно, небольшими порциями, а в другой части раствора — хлорнстый свинец. Борную кислоту растворяют в отдельной порции чистой воды, после чего все три раствора при тщательном перемешивании сливают вместе. Столярный клей, подвергнутый двухсуточному предварительному размачиванию. растворяют в воде, нагретой до 70 — 90, после чего 0 116524

Предмет изобретения

Способ гальванического лужения свинцово-оловянным сплавом де1лей из меди и ее сплавов и из стали, отличающийся тем, что для олучения гальванического покрытия применяют электролит следующе) состава: хлористого аммония 250 — 300 г/л, двухлористого олова 15—

0 г/л, хлористого свинца 5 — 10 г/л, борной кислоты 3 — 5 г/л, соляной ислоты 5 — 10 г/л и клея столярного 0,5 — 1 /л, причем процесс ведут растворимым анодом при катодной плотности тока 0,5 — 1,0 а/дл и ри температуре 18 — 60 .

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. М, Струве

Подп. к печ. 15.Х-58 r.

Тираж 800 Цена 25 коп.

«формационно-издательский отдел. съем 0,17 п. л. Зак 4125

:пография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.,обавляют к ранее приготовленному раствору Соляную кислоту вво.ят небольшими порциями в последнюю очередь, Работающий электролит требует корректировки своего состава, ко)рую осуществляют каждые 15 — 20 дней на основании результатов налива ванны,
