¹ 116536

Класс 7с, 18

СССР 1-.м

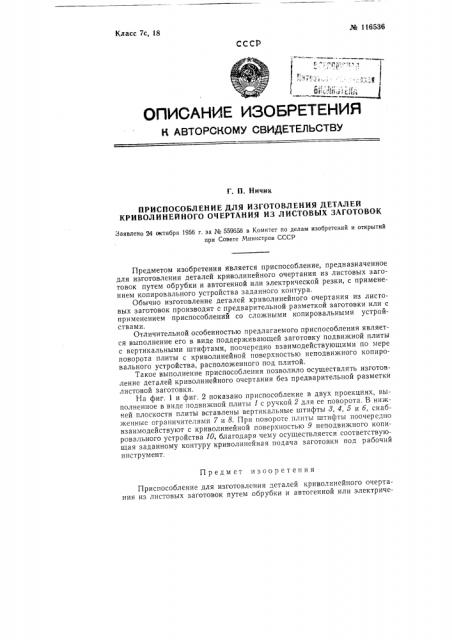

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Г. П. Ничик

ПРИСПОСОБЛЕНИЕ ДЛЯ ИЗГОТОВЛЕНИЯ ДЕТАЛЕЙ

КРИВОЛИНЕЙНОГО ОЧЕРТАНИЯ ИЗ ЛИСТОВЫХ ЗАГОТОВОК

Заявлено 24 октября 1956 г. за № 559658 в Комитет по делам изобретений и открытий при Совете Министров СССР

Предметом изобретения является приспособление, предназначенное для изготовления деталей криволинейного очертания из листовых заготовок путем обрубки и автогенной или электрической резки, с применением копировального устройства заданного контура.

Обычно изготовление деталей криволинейного очертания из листовых заготовок производят с предварительной разметкой заготовки или с применением приспособлений со сложными копировальными устройств ам и.

Отличительной особенностью предлагаемого приспособления является выполнение его в виде поддерживающей заготовку подвижной плиты с вертикальными штифтами, поочередно взаимодействующими по мере поворота плиты с криволинейной поверхностью неподвижного копировального устройства, расположенного под плитой.

Такое выполнение приспособления позволило осуществлять изготовление деталей криволинейного очертания без предварительной разметки листовой заготовки.

На фиг. 1 и фиг. 2 показано приспособление в двух проекциях, выполненное в виде подвижной плиты 1 с ручкой 2 для ее поворота. В нижней плоскости плиты вставлены вертикальные штифты 8, 4, 5 и б, снабженные ограничителями 7 и 8. При повороте плиты штифты поочередно взаимодействуют с криволинейной поверхностью 9 неподвижного копировального устройства 10, благодаря чему осуществляется соответствующая заданному контуру криволинейная подача заготовки под рабочий инструмент.

Предмет изооретения

Приспособление для изготовления деталей криволинейного очертания из листовых заготовок путем обрубки и автогенной или электриче№ 116536 ской резки, с применением копировального устройства заданного контура, о т л и ч а ю щ е е с я тем, что, с целью осуществления процесса изготовления без разметки заготовки, приспособление выполнено в виде поддерживающей заготовку подвижной плиты с вертикальными штифтами, поочередно взаимодействующими по мере поворота плиты с криволинейной поверхностью неподвижного копировального устройства, расположенного под плитой.
