Реферат



СОЮЗ GOBETCHHX

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) 4(51) A 61 В 17 12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ile TOPCNOMV СОИДЕтаъСтеи (21) 3590974/28-13 (22) 16.05.83 (46) 07. 07. 85. Бюл. H 25 (72) М.Я.Немлихер (53) 615.475(088, 8) (56) 1. Авторское свидетельство СССР

9 878271, кл, А 61 В 17/12, 1979. (54)(57) 1.КРОВООСТАНАВЛИВАКМЦИЙ ЖГУТ, содержащий эластичную плоскую ленту, фиксирующее и натяжное устройства, о т -. л и ч а ю шийся тем,что, с целью облегчения регулирования силы натяжения и наложения жгута одной рукой, натяжное устройство выполнено в виде расположенных на внешней стороне элас тйчной ленты Скобок, одни концы ко торых закреплены в упорах, а другие выполнены в виде фиксирующих кнопок, причем между скобками расположены втулки для взаимодействия с фиксирующими кнопками.

2. Жгут по п.1, о т л и ч а ю— шийся тем, что, с целью увеличения силы пережатия, он снабжен пру-. жинами, одни концы которых соединены с упорами, а другие — с втулками.

3. Жгут по п.1, q т л и ч а юшийся, тем, что эластиччая плоская лента выполнена в виде отдельных секций.

1165377

Составитель A.Ìîøêoâñêèé

Редактор Н.Бобкова -Техред Л.Микеш

Корректор О. ТигОр, Заказ 4257/7 Тираж 722 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4

Изобретение относится к медицинской технике, а именно к устройствам для временного пережатия кровеносных ,сосудов.

Известен кровоостанавливающий жгут, содержащий эластичный плоский элемент,5 натяжное кольцо и фиксирующее устрой.— ,ство в виде зажима, фиксатора и пру-, жины (1) .

Однако известное устройство недос-.

/ таточно удобно в пользовании и не 10 может быть использовано пациентом без посторонней помощи, как при наложении жгута, так и при регулировании силы натяжения.

Цель изобретения — облегчение. регулирования силы натяжения и наложе ния жгута одной рукой..

Поставленная цель достигается тем, что в кровоостанавливающем жгуте, содержащем эластичную плоскую ленту, фиксирующее и натяжное устройства, последнее выполнено в виде расположенных на внешней строне эластичной ленты скобок, одни концы которых закреплены в упорах, а другие выполнены в виде фиксирующих кнопок, причем между скобками расположены втулки для взаимодействия с фиксирующими кнопками.

С целью увеличения силы пережатия жгут дополнительно снабжен пружинами, одни концы которых соединены с упора- 0 ми, а другие — с втулками.

Причем эластичная плоская лента . выполнена в виде отдельных секций.

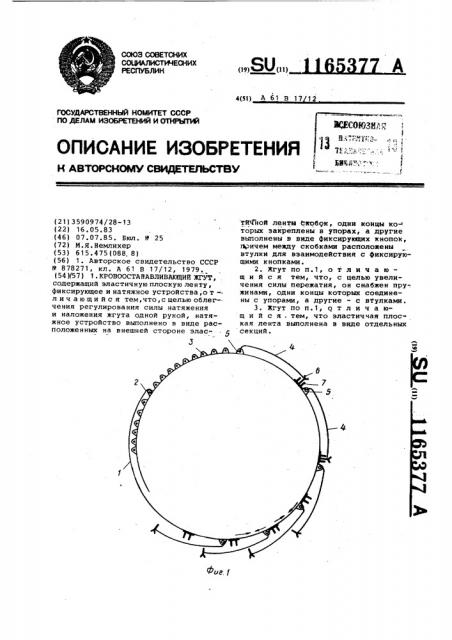

На фиг. 1 изображен кровоостанав,ливающий жгут, общий вид; на.фиг.2 — 35 скобка кровоостанавливающего жгута в варианте снабжения жгута пружинами; на фиг.3 — то же, в варианте выполнения эластичной ленты в виде секций.

Устройство состоит из эластичной 40 плоской ленты 1, один конец которой снабжен крючком 2, а на втором с внешней стороны имеются спицы 3. Устройство содержит такие скобки 4, одни концы которых шарнирно закреплены в упорах 5, расположенных на внешней стороне ленты 1, а другие концы выполнены в виде фиксирующих кнопок 6.

Между скобками 4 расположены втулки7.

Устройство может быть снабжено также пружинами В, одни концы которых соединены с упорами 5, а другие — с втулками 7. Кроме того, эластичная лента 1 может быть выполнена в виде отдельных секций, на которых жестко укреплены упоры 5 и втулки 7.

Кровоостанавливающий жгут используют следующим образом.

Заблаговременно вводят все фиксирующие кнопки 6 скобок 4 во втулки 7.

Зля этого необходимо растянуть для фиксации каждой кнопки 6 ту часть ленты 1, которая находится между соответствующей кнопкой 6 и упором 5.

Жгут готов к употреблению.

Наложение жгута производится следующим образом. Накладывают плоскую эластичную ленту 1 на конечность, сближают концы ленты 1 и закрепляют крючок 2 в одной из спиц 3. Затем начинают освобождать кнопки биз втулок 7. При этом плоская лента 1 начи--! нает сжиматься вследствие ее эластичности (и силы действия пружин 8 в варианте снабжения жгута этими пружинами) увеличивая тем самым пережатие сосудов. Количество кнопок 6, которые необходимо вынуть из втулок 7, опре- деляется требуемой силой пережатия сосудов. Чем больше требуется сила пережатия,"тем больше количество кнопок 6 необходимо освободить.

Кровоостанавливающий жгут позволяет быстро наложить его на требуемую конечность руки или ноги, позволяет пережать конечность вплоть до полного прекращения кровообращения и осу- ществлять регулирование силы натяжения с помощью одной руки.
