Секционная установка для биологической очистки жидкостей

Секционная установка для биологической очистки жидкостей

Иллюстрации

Показать все

Реферат



СЕКЦИОННАЯ УСТАНОВКА ДЛЯ БИОЛОГИЧЕСКОЙ ОЧИСТКИ ЖИДКОСТЕЙ, содержащая цилиндрический горизонтальио расположенный резервуар, разделенный вертикальными перегородками на смесительную камеру, аэрационизто камеру с загрузкой и отстойную камеру , трубопроводы подвода исходной жидкости и отвода очищенной жидкости и осадка, водосборные лотки с окнами, эрлифтную рубашку, пневмоаэраторы. модуль тонкослойного отстаивания, эрлифт возврата активного ила и илоуплотнитель , отличающая с я, тем, что, с целью интенсификации и стабилизации процесса биологической очистки жидкостей и обеспечения более глубокого эффекта очистки, она снабжена расположенным в верхней части аэрационной камеры наклонным лотком расширяющегося поперечного сечения, образующим фазорлзделительную секцию, нижняя часть лотка сообщена со смесительной камерой, а верхняя часть имеет вертикальную труОу, соединяющую его с нижней частью отстойной камеры, загрузка аэрационной камеры выполнена из сыпучего и (Л плавающего материапа, а верхняя часть наклонного лотка расположена ниже окон водосборных лотков.

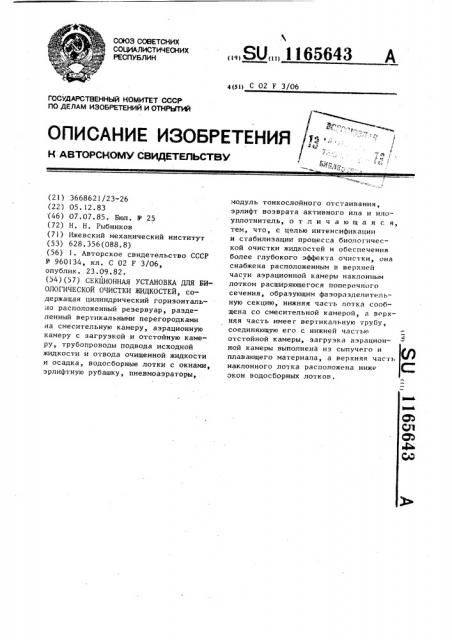

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

4(gl) С 02 F 3/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ц "

К АВТОРСКОМ .К СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) .3668621/23-26 (22) 05.12.83 (46) 07.07.85. Бюл. № 25 (72) Н. Н. Рыбников (71) Ижевский механический институт (53) 628.356(088.8) (56) ). Авторское свидетельство СССР № 960134, кл. С 02 Р 3/06, опублик. 23.09.82. (54)(57) СЕКЦИОННАЯ УСТАНОВКА ДЛЯ БИОЛОГИЧЕСКОЙ ОЧИСТКИ ЖИДКОСТЕЙ, содержащая цилиндрический горизонтально расположенный резервуар, разделенный вертикальными перегородками на смесительную камеру, аэрационную камеру с загрузкой и отстойную камеру, трубопроводы подвода исходной жидкости и отвода очищенной жидкости и осадка, водосборные лотки с окнами, эрлифтную рубашку, пневмоаэраторы, „„SU„„1165643 А модуль тонкослойного отстаивания, эрлифт возврата активного ила и илоуплотнитель, отличающаяся, тем, что, с целью интенсификации и стабилизации процесса биологической очистки жидкостей и обеспечения более глубокого эффекта очистки, она снабжена расположенным в верхней части аэрационной камеры наклонным лотком расширяющегося поперечного сечения, образующим фазоразделительную секцию, нижняя часть лотка соп6щена со смесительной камерой, а верхняя часть имее г вертикальную трубу, соединяющую em с нижней частью отстойной камеры, загрузка аэрационной камеры выполнена из сыпучего и плавающего материала, а верхняя часть наклонного лотка расположена ниже окон водосборных лотков °

1165643

Изобретение относится к установкам для очистки жидкостей от органических загрязнений, используемым преимущественно на очистных канализационных сооружениях малых населенных пунктов. 1

Известна секционная установка для биологической очистки жидкостей, содержащая биофлокуляционные резервуары, расположенные коаксиально один в другом, аэрационную зону, снабжен- !р ную рулонной загрузкой и пневмоаэраторами, отстойную зону с Модуле 4 гонкослойного отстаивания и илоуплотнителем, эрлифт для возврата активного ила, водосборные лотки, трубопроводы 1 для поступления и отвода сточных вод и осадка Г! 3.

Бо своеи конструкции такая установка относится к сооружения смесительного типа, недостатком которых 2р является возможность "проскока" загрязнений как по органическим эагрянениям, так и по взвешенным веществам при залпЬвых нагрузках на установку. Рулонная загрузка обладает ограниченной поверхностью для прикрепления и развития микроорганизмов. благодаря которым осуществляется процесс биологической очистки.

Бель изобретения — интенсификация Зр и стабилизация процесса биологической очистки жидкостей и обеспечение более глубокой очистки.

Указанная цель достигается тем, что секционная установка, содержащая пилиндрический горизонтально расположенный резервуар, разделенный вертикальными перегородками на смесительнчю камеру, аэрационную камеру с 4р загрузкой и отстойную камеру с модулем тонкослойного отстаивания, трубопроводы подвода исходной жидкости и отвода очищенной жидкости и осадка, водосборные лотки с окнами,эрлифтную 45 рубашку, пневмоаэраторы, эрлифт возврата активного ила и илоуплотнитель, снабжена расположенным в верхней части аэрационной камеры наклонным лотком расширяющегося поперечного сече- gp ния, образующим фазоразделительную секцию, нижняя часть лотка сообщена со смесительной камерой, а верхняя часть имеет вертикальную трубу, соединяющую его с нижней частью отстойной камеры, загрузка аэрационной камеры выполнена из сыпучего и плавающего материала, а верхняя часть

2 наклонного лотка расположена ниже окон водосборных лотков.

Введение в установку сыпучей плавающей загрузки, например гранулированного пенополистирола, позволяет существенно увеличить окислительную мощность установки и интенсифицировать биологический процесс очистки за счет увеличения площади для прикрепления и развития микроорганизмов и ее регулирования размерами и формой гранул в частности, и объемом загрузки в целом.

Введение в установку фазоразделительной секции позволяет стабилизировать процесс биологической очистки и достигнуть более глубокого эффекта очистки за счет развития и функционирования в секции адаптированного активного ила, специфичного для последней стадии очистки жидкости. При этом уменьшается вероятность проскока загрязнений как по органическим загрязнениям, так и по взвешенным веществам в часы пиковых нагрузок на установку, поскольку фазоразделительная секция работает по принципу вытеснителя и выполняет роль предварительного фазоразделения. !

На фиг. 1 изображена предлагаемая установка; на фиг. 2 — разрез А-А на фиг.l.

Установка выполнена в виде корпуса l, который разделен двумя вертикальными стенками 2 на три камеры: смесительную 3, аэрационную 4 и отстойную S. Корпус установки с одного торца оснащен передней стенкой

6, через которую осуществляют подачу исходной жидкости .по трубе 7, а с другого торца оснащен задней стенкой

8, через которую осуществляют отвод очищенной жидкости по трубе 9 и избыточного ила по трубе 10. В аэрационной камере установлена эрлифтная рубашка 11 образующая с корпусом установки щелевое эрлифтное пространство 12, выполняющее роль эрлифта, и пневмоаэратор 13. В нижней- точке эрлифтного пространства установлен пневмоаэратор 14, а в верхней точке— лотки 15, которые служат для сбора и отвода аэрированной жидкости из эрлифтного пространства 12 через окна 16 в фазоразделительную секцию

17, которая сообщена с отстойной камерой 5 посредством вертикальной трубы 18, а со смесительной — окном

19. Аэрационная камера сообщена с

1165643

10 эрлифтным пространством окном 20.

Отстойная камера оснащена илоуплотнителем 21, модулем 22 тонкослойного отстаивания и эрлифтом 23 для возврата активного ила в смесительную зону. Для предотвращения прорыва воздуха иэ эрлифтного пространства в аэрационную камеру установлен заградительный порог 24.

Установка работает следующим образом, Биологическая очистка сточной жидкости достигается благодаря окислительной способности активной биосреды, образующейся на сыпучей плаваю- 15 щей загрузке; функционированию активного ила в сточной жидкости и замкнутому циклу циркулирования иловой смеси внутри установки при постоянной ее аэрации и перемешивания пнев- 20 моаэраторами.

Исходная жидкость по трубе 7 поступает в смесительную камеру 3, где смешивается с находящейся там иловой смесью, и поступает в аэра- 25 ционную камеру 4, где благодаря пневмоаэратору 13 иловая смесь поддерживается во взвешенном состоянии и, постоянно перемешиваясь, контактирует с биологической пленкой, 30 развивающейся на сыпучей плавающей загрузке. Далее иловая смесь через окно 20 поступает в эрлифтное пространство 12, в нижней точке которого располагается пневмоаэратор 14, 35 благодаря которому образуется воздушно-иловая смесь, которая поднимается по эрлифтному пространству и наливается в водосборные лотки 15.

Иэ лотков. жидкость через окна 16 > поступает в фазоразделительную секцию

17, в которой происходит фазоразделение иловой смеси. Осветленная жидкость по вертикальной трубе 18 поступает в отстойную камеру 5, где, прой- дя слой взвешенного осадка, выполняющего роль естественного фильтра и модуль 22 тонкослойного отстаивания, изливается в водосборный лоток и отводится на дальнейшую обработку по трубе 9. Возврат активного ила из отстойной камеры 5 в смесительную камеру 3 осуществляется эрлифтом 23.

Осадок, задержанный в фазоразделительной секции 17, под гидростатическим давлением выдавливается через окно 19 в смесительную камеру 3. Избыточный ил через отверстие, перекры" тое козырьком, поступает в илоуплотнитель 21, откуда периодически отводится на дальнейшую обработку по трубе 10.

Предлагаемая установка обладает более высокой окислительной мощностью, позволяет стабилизировать процесс биологической очистки и достичь более глубокого эффекта очистки. Стабилизация процесса биологической очистки и более глубокий эффект очистки достигается за счет введения в аэрационную зону установки фаэоразделительной секции, в которой активный ил адаптируется к условиям последней стадии очистки жидкости. При этом фазоразделительная секция облегчает работу отсгойной зоны и уменьшает вероятность "проскока" загрязнений как по органическим загрязнениям, так и по взвешенным веществам в часы пиковых нагрузок на установку, поскольку фазоразделительная секция работает по принципу вытеснителя. Увеличение окислительной мощности и интенсификация процесса биологической очистки достигается введением под фазоразделительную секцию гранулированной плавающей загрузки, которая позволяет увеличить дозу активного ила за счет развития на поверхности гранул прикрепленных микроорганизмов.

1165643 ого л >« /г 1У Я

@иг. 1 4

Составитель .;I. Суханова

Редактор Н. Яцола Техред., К.Кастелевич Корректор Л.Тяско

Заказ 4279/21 Тираж 884 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открь|тий

II3035 Москва, iK-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
