Устройство для полевых испытаний слабых грунтов

Устройство для полевых испытаний слабых грунтов

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ПОЛЕВЫХ ИСПЫТАНИЙ СЛАБЫХ ГРУНТОВ, включающее штамп с центральньт отверстием и полой вертикальной трубой, фильтр, размещенный под штампом, силовое приспособление и измерительные приборы, отличающееся тем, что, с целью расширения диапазона исследований , штамп выполнен в виде ка . меры с ребрами жесткости и размещенной над фильтром арматурной сеткой, а силовое приспособление - в виде соосно размещенного в вертикальной трубе эжектора и нагнетательного насоса, при этом эжектор жестко соединен с камерой штампа и гибким рукаW вом с нагнетательным насосом.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИ4ЕСНИХ

РЕСПУБЛИН

4(з1) E 02 D 1/02

ЖХ юй

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCH0MV СВИДЕТЕЛЬСТВУ

13 ""

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И.ОТНРЫТИЙ (2 1) 3679635/29-33 (22) 27.12.83 (46) 07.07.85. Бюл. Ф 25 (72) З.Г.Тер-Мартиросян, Ф.А.Новосельский и Л.И.Черкасова (71) Московский ордена Трудового

Красного Знамени инженерно-строительный институт им. В.В.Куйбышева (53) 624.13 1.376(088.8) (56) Абелев М.В. Слабые водонасыщенные глинистые грунты, как основания сооружений. М., Стройиздат, 1973, с. 26-35.

Авторское свидетельство СССР

У 685780, кл. Е 02 D 1/00, 1979.

„„Я0„„1165742 A (5ч)(57) УСТРОЙСТВО ДЛЯ ПОЛЕВЫХ ИСПЫТАНИЙ СЛАБЫХ ГРУНТОВ, включающее штамп с центральным отверстием и полой вертикальной трубой, фильтр, размещенный под штампом, силовое приспособление и измерительные приборы, о т л и ч а ю щ е е с я тем, что, с целью расширения диапазона исследований, штамп выполнен в виде камеры с ребрами жесткости и размещенной над фильтром арматурной сеткой, а силовое приспособление - в виде соосно размещенного в вертикальной трубе эжектора и нагнетательного насоса, при этом эжектор жестко соединен с камерой штампа и гибким рукавом с нагнетательным насосом.

1165742

Изобретение относится к строительству и предназначено для определения модулей деформации слабых водонасьпценных грунтов, используемых при расчетах оснований под соору- 5 жения.

Цель изобретения - расширение диапазона исследований.

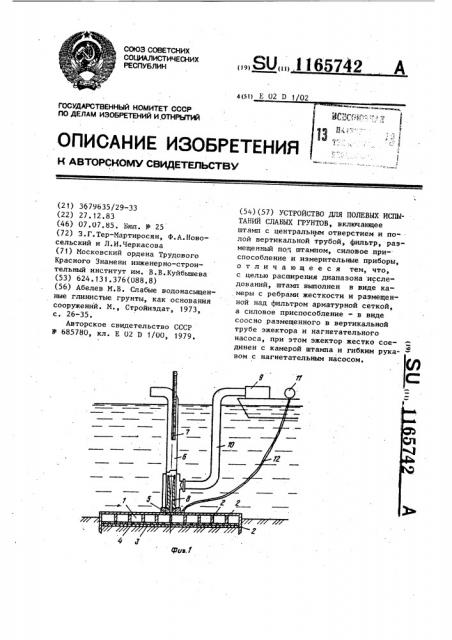

На фиг. 1 изображено устройство, общий вид; на фиг. 2 - схема штампа !О, в плане.

Устройство состоит из штампа, выполненного в виде камеры 1 с ребрами 2 жесткости, металлической арматурной сетки 3, к которой снизу при- 35 креплен фильтр 4. На камере 1 над центральным отверстием 5 соосно с вертикальной трубой 6, снабженной мерной трубкой 7, закреплен эжектор

8. Последний соединен с нагнетающим 20 .насосом 9 посредством гибкого рукава 10. Вакуумметр 11 соединен с камерой 1 шлангом 12.

Устройство работает следующим образом, 25

Устройство погружается на дно под собственным весом. В процессе погружения камера 1 заполняется водой, свободно поступающей через фильтр 4, а вытесняемый воздух Йыходит через З0 эжектор 8. После установки устройства в рабочем положении включают нагнетаюпщй насос 9, подающий под напором воду в эжектор 8, которая выходит на поверхность, не поступая в камеру 1. При этом давление у сопла эжектора 8 понижается и вода из камеры 1 через центральное отверстие 5 и эжектор 8 .выкачивается на поверхность по вертикальной трубе 6. По- 0 нижение давления в камере 1 обуславливает возникновение потока грунтовых вод, прониканпцих в камеру 1 через фильтр 4. В процессе испытаний в заполненной водой камере 1 постоян- 4 ное пониженное давление устанавливаР=Р где Р„ нском

Р 7" Ь, атмосферное давление, кг/см2, давление в вакуумкамере, кг/см, объемный вес воды, г!см, высота слоя воды над уровнем .дна, см. ется за счет того, что объем поступающих в камеру 1 грунтовых вод меньше, чем объем воды, который при данном напоре за тот же промежуток времени может быть откачан из камеры эжектором 8. Это условие соблюдается при испытании грунтов с малым коэффициентом фильтрации (ил, торф), для которых и предназначено предлагаемое устройство. Давление в камере

1, регулируемое подачей нагнетающего насоса 9, понижается ступенями и контролируется по показаниям вакуумметра 11. Осадка испытываемого грунта измеряется по изменению уровня воды в мерной трубке 7.

Модуль деформации грунта определяется по формуле (q-а>,)

Ei 1- .)5, где Š— модуль деформации, кг/см, S — значение стабилизированной осадки при данной ступени нагрузки, см;

/4. — коэффициент Пуассона, Cz " величина нормальных напряжений под центром штампа на глубине z кг/см .

РГ

0L

6 = )/-2 мгссоз г- у! < 2+22 где P — давление на грунт, кг/см, а — половина ширины стороны штампа, см г - глубина от поверхности дна, см.

1165742
