Система в.н.бродского для централизованного теплои холодоснабжения неавтономных установок кондиционирования воздуха

Система в.н.бродского для централизованного теплои холодоснабжения неавтономных установок кондиционирования воздуха

Иллюстрации

Показать все

Реферат



1. Система для централизованного теплои холодоснабжения неавтономных установок кондиционирования воздуха, содержащая циркуляционный контур с подаклцим и воэвратньлм трубопроводами , бак-аккумулятор,насосную станцию, два теплообменника и оросительные камеры, имеющие поддон, тру бный коллектрр форсунок и циркуляционный насос, при этом бак-аккумулятор соединен через насосную станцию , установленные в циркуляционном I контуре параллельно два теплообменника и через подающий трубопровод с параллельно размещенными относительно один другого оросительными камерами, отличающаяся тем, что, с целью повышения эффективности работы, система снабжена сливным баком, который подключен через установленную переливную линию с баком-аккумулято ом и сообщен через дополнительно расположенный насос с подакяцим трубопроводом и с входом теплообменников , на входе и выходе теплообменников установлены регулирую щие запорные элементы,.выход тепло- . обменников сообщен через дополнительно расположённый возвратный :трубопровод с баком-аккумулятором, а оросительные Кс1меры соединены через возвратный трубопровод со сливным баком. 2. Система по п. 1, отличающаяся тем, что оросительные камеры снабжены трубным коллектором форсунок второго ряда по ходу воздуха, в поддоне установлена перегородка, подающий трубопровод подалючен к трубному коллектору форсунок второго ряда , циркуляционный насос соединен с поддоном форсунок второго ряда и с трубным коллектором, форсунок первого ряда, а возвратный трубопровод сЬоб щен с поддоном форсунок первого ряда. :л эо С71

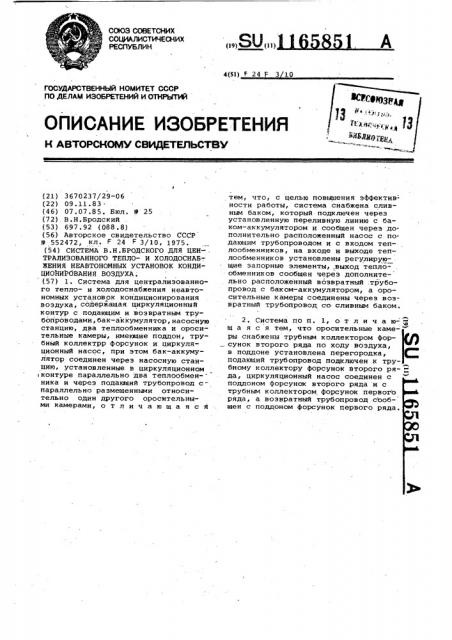

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) 4(51) F 24 F 3 10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЬГТИЙ (21) 3670237/29-06 (22) 09.11.83 . (46) 07.07.85. Бюл. Р 25 (72). В.Н.Бродский (53) 8) (56) Авторское свидетельство СССР р 552472, кл. F 24 F 3/10, 1975. (54) СИСТЕМА В.Н.БРОДСКОГО,ДЛЯ ЦЕН- .

ТРАЛИЗОВАННОГО ТЕПЛО- И ХОЛОДОСНАБЖЕНИЯ HEABTOHOMHblX УСТАНОВОК КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, (57) 1. Система для централизованного тепло- и холодоснабжения неавтономных установок кондиционирования воздуха, содержащая циркуляционный контур с подающим и возвратным трубопроводами,бак-аккумулятор, насосную станцию, два теплообменника и оросительные камеры, имеющие поддон, трубный коллектрр форсунок и циркуляционный насос, при этом бак-аккумулятор соединен через насосную станцию, установленные в циркуляционном контуре параллельно два теплообмен- ника и через подающий трубопровод с параллельно размещенными относительно один другого оросительными камерами, отличающаяся тем, что, с целью повышения эффектив= ности работы, система снабжена сливным баком, который подключен через установленную переливную линию с баком-аккумулятором и сообщен через дополнительно расположенный насос с подающим трубопроводом и с входом теплообменников, на входе и выходе теплообменников установлены регулирующие эапорные элементы,,выход теплообменников сообщен через дополнительно расположенный возвратный .трубопровод с баком-аккумулятором, а оросительные камеры соединены через возвратный трубопровод со сливным баком.

2. Система по п. 1, о т л и ч а ю- » щ а я с я тем, что оросительные камеры снабжены трубным коллектором форсунок второго ряда по ходу воздуха, в поддоне установлена перегородка, подающий трубопровод подключен к трубному коллектору форсунок второго ря- » да, циркуляционный насос соединен с поддоном форсунок второго ряда и с трубным коллектором форсунок первого ряда, а возвратный трубопровод cbo6щен с поддоном форсунок первого ряда.

1.165851

Изобретение относится к . технике кондиционирования воздуха и может быть ис поль зов а но, в частности, в системах тепло- и холодоснабжения установок кондиционирования воздуха со смесительными тепломассообменными 5 аппаратами.

Цель изобретения — повышение эффективности работы системы.

На чертеже показана принципиальная схема системы для централизован- 30 ного тепло- и холодоснабжения неавто. номных установок кондиционирования (воздуха.

Система содержит циркуляционный контур с подающим и возвратным трубо- 15 проводами 1 и 2, бак-аккумулятор 3, насосную станцию 4, по два параллельно расположенных теплообменника — во"доохладителя 5и нагревателя б, исоединенные параллельно оросительные камеры 7, имеющие поддон 8, трубный коллектор форсунок 9 и 10 соответственно первого и второго ряI да, перегородку 1 1 в поддоне и цирку.— ляционный насос 12.

Система снабжена сливным баком 13, который подклюЧен через переливную линию 14 к баку-аккумулятору 3 и сообщен через насос 15 с подающим трубопроводом 1 и с входом водоохладителей 5 и нагревателей б., На входе и выходе водоохладителей 5 и нагревателей 6 установлены регулирующие запорные элементы 16-19 в виде;,например, трехходовых запорных распределительных клапанов.

Выход водоохладителей 5 и нагревателей 6 сообщен через дополнительный возвратный трубопровод 20 с баком-аккумулятором 3, оросительные камеры 7 соединены через возвратный 40 .трубопровод 2 со сливным баком 13,при этом подающий трубопровод 1 .подключен к трубопроводному коллектору форсунок 1 0 второго ряда через запорный элемент 21, циркуляционный насос 12 45 соединен с поддоном 8 форсунок 10 второго ряда и с трубным коллектором форсунок 9 первого ряда, а возвратный трубопровод 2 сообщен с поддоном 8 форсунок 9 первого ряда камер 7. 5р

На подающем трубопроводе 1 установлены датчики расхода 22, давления 23 и температуры 24, а на допол. нительном возвратном трубопроводе 20датчик 25 температуры, которые связа- 55 ны, соответственно с регуляторами 2628 расхода, давления и температуры, регулирующими положение запорного элемента 21 на подающем трубопроводе 1. Выход насосной станции 4 со;единен с подающим трубопроводом 1 через запорный элемент 29.

Система для централизованного тепло- и холодоснабжения неавтономных установок кондиционирования воздуха работает следующим образом. S5

В теплое время года при минимальном расходе охлажденной воды по,сигналу регулятора 26 расхода и многоканального регуЛятора 28 температуры начинается зарядка бака- аккумулятора 3 холодом. При этом включается в работу насосная станция 4 (возможно подключение насосов по группам), которая подает воду из бака-аккумулятора 3 через, например, запорный элемент 17 в один из водоохладителей 5 холодильной установки (не показана) и из водоохладителя 5 через запорный элемент 16 и через дополнительный возвратный трубопровод 20 в бак-аккумулятор 3.Температура охлаждаемой воды контролируется .датчиком 25 температуры и при достижении заданного значения температуры воды зарядка бака-аккумулятора 3 прекращается с помощью регулятора 28 температуры с отключением насосной станции 4 и водоохладителя 5. В процессе зарядки бака-аккумулятора 3 и после ее проведения снабжение камер 7 охлажденной водой осуществляется с помощью насосов 15, которые забирают воду из сливного бака 3 и подают ее в дру гой, параллельно расположенный водо-. охладитель 5 через запорный элемент 17. Из водоохладителя 5 охлажденная вода через запорный элемент 16 и подающий трубопровод 1 поступает в камеры 7. Поддержание заданного давления воды в подающем трубопроводе 1 обеспечивается регулятором 27 давления, который воздей- . ствует на запорный элемент 21.

В каждой оросительной камере 7 тРебуемое количество охлажценной воды поступает в трубный коллектор 10 второго ряда форсунок 10 (по ходу воздуха), распыляется и собирается в камере 7 во втором отсеке (по ходу воздуха) поддона 8, откуда насосом 1 2 подается в трубный коллектор форсуНоК 9 первого ряда, где также..распыляется и собирается в камере 7 в пер" вом отсеке поддона 8. Из поддона 8 вода через гидрозатвори возвратный трубопровод 2 поступает в сливной бак 13.

Разрядка бака-аккумулятора 3 производится по сигналу регуляторов расхода 26 и давления 27, когда в результате увеличения потребления в камерах 7 охлаждаемой в водоохладите» лях 5 воды становится недостаточно.

В этом случае включается в работу насосная станция 4 (при необходимости по группам насосов) и подает охлажденную воду из бака-аккумулятора 3 через открытый в данный момент запорный элемент 29 в подающий трубопровод 1.

Избыточное количество отработанной воды, поступающей из возвратного трубопровода 2 в сливной,бак 13, 116585L по переливному трубопроводу 14 сливается в бак-аккумулятор 3.

В холодное время года при минимальном расходе подогретой воды по сигналу регуляторов расхода 26 и температуры 28 производится зарядка ба- 5 ка-аккумулятора теплом. При этом включается в работу насосная станция 4 (возможно подключение насосов по группам), которая подает воду из бака-аккумулятора через, например, 9 эапорный элемент 19 в один из нагревателей 6 и из нагревателя 6 через эапорный элемент 18 и дополнительный возвратный трубопровод:20 — в бакаккумулятор 3. Температура нагреваемой воды контролируется датчиком 25 температуры и при достижении заданного значения температуры воды, зарядка бака-аккумулятора 3 прекращается с помощью регулятора,28 температуры с отключением насосной станции и во- + донагревателя 6.

В процессе зарядки бака-аккумулятора 3 и после ее проведения снабжение камер 7 нагретрй водой осуществляется с помощью насосов 15, которые забирают воду из сливного бака 13 и подают ее, например, в другой,параллельно расположенный нагреватель 6 через эапорный элемент 19. Иэ нагревателя 6 нагретая вода через эапорный элемент 18 и подающий трубопровод 1 поступает в камеры 7. Поддержание заданного давления воды в подающем трубопроводе 1 обеспечивается регулятором 27 давления, который воздействует.на эапорный элемент 21.

Распыление, сбор и перераспределение воды в камерах 7 в холодный период года осуществляется аналогично вышеописанной работе камер 7 в теплый период года.

Разрядка бака-аккумулятора 3 производится по сигналу регуляторов расхода 25 и давления 28, когда в результате увеличения потребления в камере 7 нагреваемой в нагревателях 6 воды становится недостаточно.

В этом случае включается в работу насосная станция 4 (при необходимости по группам насосов) и подает нагретую воду из бака-аккумулятора 3 через открытый в данный момент запорный элемент 29 в подающий трубопровод 1. Избыточное копичество отработанной воды, поступающей из возвратного трубопровода 2 в сливной бак 13, по переливному трубопроводу 14 сливается в бак-аккумулятор 3.

1165851

Составитель М.Ращепкин

Редактор A.Ñàáo Техред Л. Мартяшова КорректорВ.Гирняк

Заказ 4296/31 Тираж 661 Подписное

ВНИИПИ Государственного комитета СССР по делам иэобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент r. Ужгород, ул Проектная, 4
