Способ определения трещиностойкости хрупких материалов
Иллюстрации
Показать всеРеферат
СПОСОБ ОПРЕДЕЛЕНИЯ ТРЕЩИНО-: СТОЙКОСТИ ХРУПКИХ МАТЕРИАЛОВ, эаключакщ1йся в том, что в образце материала вьшолняют щелевой надрез. нагружают образец, регистрируют нагрузку образования и страгивания трещины из вершины надреза.и по ней судят о трещиностойкости материала, отличающийся тем, что, с целью приближения условий нагружения к эксплуатационным условиям работы материала инструментов из твердых сплавов, характеризующихся различными сопротивлениями разрушению при действии нормальных и сдвиговых напряжений, надрез выполняют на торце образца с прямоугольным поперечным сечением щели и глубиной 0,250 ,40 длины образца, а нагружение осуществляют сжатием образца по его тсЙЦам. (Л Од СП со 1C
СОЮЗ СОВЕТСНИХ
СОИИАЛИСТИЧЕСНИХ
РЕСПУБЛИН
4(51) G 01 N 3/00
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ASTOPCHOMV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
tlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3686978/25-28 (22) 06. 01. 84 (46) 07.07.,85. Бюл. Ф 25 (72) В.А.Фальковский, М.В. Куралика, N.Е.Тябликов, Г.Г.Травушкин . и А.А.Синицын (71) Всесоюзный научно-исследовательский и проектный институт тугоплавких металлов и твердых сплавов (53) 620;172.24 (088.8) (56) 1.Кудряшов В.Г. и др. Вязкость разрушения. алюминиевых сплавов. М., "Металлургия", 1976, с. 25-26. (54)(57) СПОСОБ ОПРЕДЕЛЕНИЯ ТРЕЩИНО-.
СТОЙКОСТИ ХРУПКИХ МАТЕРИАЛОВ, заключаижщйся в том, что в образце материала выполняют щелевой надрез, „„SU,, 1165923 А нагружают образец, регистрируют нагрузку образования и страгивания трещины из вершины надреза и по ней судят о трещиностойкости материала, отличающийся тем, что, с целью приближения условий нагружения к эксплуатационным условиям работы материала инструментов из твердых сплавов, характеризующихся различными сопротивлениями разрушению при действии нормальных и сдвиговых напряжений, надрез выполняют на торце образца с прямоугольным поперечным сечением щели и глубиной 0,250,40 длины образца, а нагружение осуществляют сжатием образца по его торцам.
1165923 l0
Изобретение относится к исследованию прочностных свойств материала, а именно к способам определения трещиностойкости хрупких материалов.
Известен способ определения трещиностойкости хрупких материалов, . заключающийся в том,, что в образце материала выполняют щелевой надрез, нагружают образец, регистрируют нагрузку образования и страгивания трещины из вершины надреза и по ней судят о трещиностойкости материала.
В известном способе надрез выполняют клиновидным с боковой стороны призматического образца, а нагружение осуществляют внецентренным растяжением образца через отверстия в консолях, образующихся после выполнения надреза 1 1.
Недостатком известного способа является определение трещиностойкости хрупких материалов в условиях, далеких от эксплуатационных условий работы материала инструментов из .твердых сплавов, характеризукяцихся различными. сопротивлениями разрушению при действии нормальных и сдвиговых напряжений.
Цель изобретения — приближение условий нагружения к эксплуатационным условиям работы материала инструментов из твердых сплаВов, характеризующихся различными сопротивлениями разрушению при действии нормальных и сдвиговых напряжений.
Указанная цель. достигается тем, что при способе определения трещиностойкости хрупких материалов, заключающемся в том, что в образце материала выполняют щелевой надрез, нагружают образец, регистрируют нагрузку образования и страгивания трещины иэ вершины надреза и по ней судят о трещиностойкости материала, надрез выполняют на торце образца с прямоугольным поперечным сечением щели и глубиной 0,25-0,40 длины образца, а нагружение осуществляют сжатием образца по его торцам.
Это позволяет исследовать кинетику роста трещины на стадии зарождения трещины и роста ее до критического размера, которая отражает поведение материала в условиях эксплуатации.

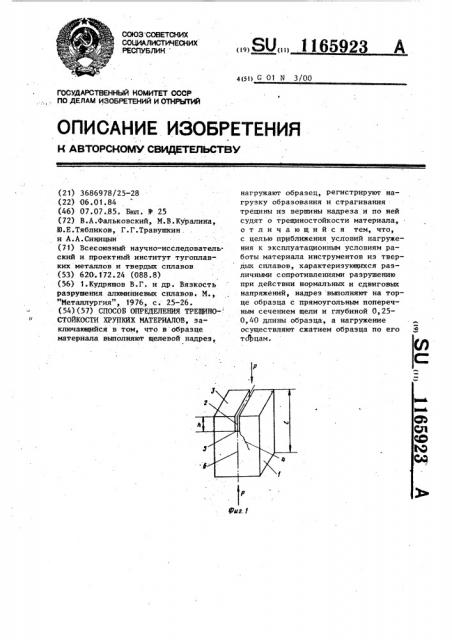

На фиг. 1 изображен предлагаемый образец, имеющий призматическую форму; на фиг, 2 — то же, цилиндри-: ческой формы, Способ осуществляют следукяцим образом.
В образце 1, который может иметь либо призматическую (фиг, 1), либо цилиндрическую (фиг. 2) форму, выполняют щелевой надрез 2. Последний должен быть выполнен на торце 3 образца 1 и иметь прямоугольное поперечное сечение и глубину h равную (О, 25-0,40) Ю, где 1 — длина образца.
Нагружение образца осуществляют ступенчато сжатием образца усилиями
P по торцам.
При отношении h/ Т в пределах
0,25-0,40 трещина 4, возникающая из вершины 5 надреза 2, направлена под углом 7/4 к плоскости 6 симметрии образца, т.е. под углом действия максимальных касательных напряжений, возникающих при сжатии образца усилиями.
При отношении h/ Ф (0,25 силы трения, возникающие на торцах образца сжатия, изменяют характер напряженного состояния материала в вершине 5 надреза 2. В этом случае из вершины 5 надреза 2 распространяются несколько трещин (не показаны),исходные траектории которых направлены под углом, большим Л /4, к плоскости
6 симметрии и изменяющих свое направление при нагружении до перпендикулярного по отношению к направле нию усилий P сжатия.
При отношении h/ 2 7 0,4 наблюдается разрушение образца 1 в направлении усилий P т.е. расслоение образца 1, которое не дает информа ции о трещиностойкости материала при сжатии и сдвиге в условиях, приближенныс к условиям эксплуатации»
При нагружении визуально фиксируют образование трещины 4, регистрируют нагрузку образования трещины и по ней судят о трещиностойкости материала.
При испытании партии образцов по результатам испытаний строят диаграмму разрушения в координатах
"напряжение сжатия — длина трещины" и по ней судят о сопротивлении материала разрушению.
Пример. Испытывают призматические образцы сплава марки
