Установочный узел трехкомпонентного сейсмоприемника

Установочный узел трехкомпонентного сейсмоприемника

Иллюстрации

Показать все

Реферат



УСТАНОВОЧНЬЙ УЗЕЛ ТРЕХКОМПОНЕНТНОГО СЕЙСМОПРИЕМНИКА, содержащий сферически выпуклое основание, сферически вогнутый подпятник и плевмосистему , отличающийся тем, что, с целью повьппения оператцвности установки при одновременном цовышении надежности сейсмоприемника путем обеспечения его арретирования, установочный узел снабжен шарниром Гука, одна часть которого жестко связана со сферически вогнутым подпят«иком , а другая вьшолнена в виде кольца , внутри которого на шлицах насажен вал этого шарнира, одним концом жест-. ко скрепленный с центром сферически (Л вьшуклого основания, а другим концом связанный с распорным винтом.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК уц G01 V 1 16

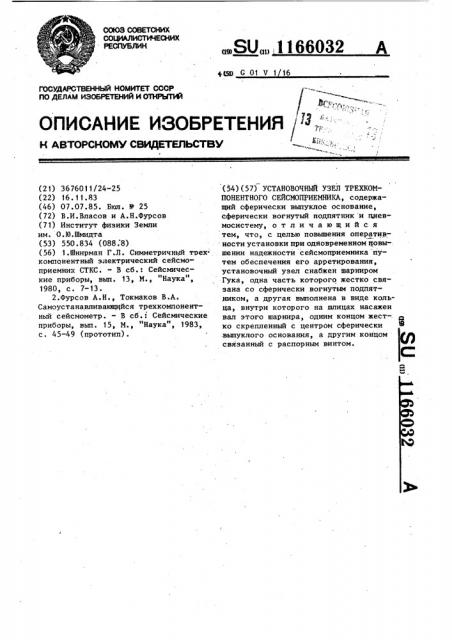

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3676011/24-25 (22) 16. 11. 83 (46) 07.07.85.,Бюл. 11 25 (72) В.И.Власов и А.Н.Фурсов (71) Институт физики Земли им. О.Ю.Шмидта (53) 550.834 (088:8) (56) 1.Шнирман Г.Л. Симметричный трех компонентный электрический сейсмоприемник СТКС. — В сб.: Сейсмические приборы, вып. 13, М., "Наука", 1980, с. 7-13.

2.Фурсов А.Н., Токмаков В.А.

Самоустанавливающийся трехкомпонентный сейсмометр ° вЂ” В сб.: Сейсмические приборы, вып. 15, М., "Наука", 1983, с. 45-49 (прототип)., SU„„1166032 A (54) (57) УСТАНОВОЧНЫЙ УЗЕЛ ТРЕХКОМПОНЕНТНОГО СЕЙСМОПРИЕМНИКА, содержащий сферически выпуклое основание, сферически вогнутый подпятник и пневмосистему, отличающийся тем, что, с целью повышения оперативности установки при одновременном цовышении надежности сейсмоприемника путем обеспечения его арретирования, установочный узел снабжен шарниром

Гука, одна часть которого жестко связана со сферически вогнутым подпятником, а другая выполнена в виде кольца, внутри которого на шпицах насажен вал этого шарнира, одним концом жест-. ко скрепленный с центром сферически @ .выпуклого основания, а другим концом связанный с распорным винтом.

1166032

Изобретение относится к геофизическим приборам и может быть использовано в сейсмометрии.

Основным назначением установочного узла трехкомпбнентного сейсмоприемни- 5 ка является раэарретирование, установка по азимуту и горизонту и арретирование основания с установленными на нем датчиками.

Известен сейсмоприемник,в котором установка по азимуту выполняется с помощью компаса, установка по горизонту — с помощью микрометренных винтов, а арретирование — с помощью ар1 етирных тисков $1(. 15

Недостатком этого прибора является то, что его установку по горизонту приходится выполнять вручную, по пузырьковому уровню, оперируя микрометренными винтами. 20

Наиболее близким техническим решением к изобретению является установочный узел трехкомпонентного сейсмоприемника, содержащий сферически выпуклое. основание, сферически вогну-25 тый подпятник и пневмосистему. В сейсмопрйемнике установка по горизонту и азимуту осуществляется автоматически с помощью одного узла, а именно основания, приподнимаемого на воздуш-gp ной подушке (2).

Недостатком известного устройства является необходимость строго определенной длительности действия воздушной подушки и невозможность ориентации по азимуту, не совпадающему с линией магнитного меридиана.

Цель изобретения — повышение оперативности установки при одновременном повышении надежности сейсмоприемника путем обеспечения его арретирования, Поставленная цель достигается тем, что установочный узел трехкомпонентного сейсмоприемника, содержащий сферически выпуклое основание„ сферически вогнутый подпятник и пневмосистему,- снабжен шарниром Гука, одна часть которого жестко связана со сфе" рически вогнутым подпятником, а другая выполнена в виде кольца, внутри которого на шпицах насажен вал этого шарнира, одним концом жестко скрепленный с центром сферически выпуклого основания, а другим концом связанный с распорным винтом.

На чертеже изображено предлагаемое устройство.

Устройство содержит сферически вогнутый подпятник 1, устанавливаемый на грунт, сферически выпуклое основание 2, на котором закрепляются сейсмодатчики, пневмосистема 3, шарнир 4

Гука, расположенный в сферическом центре, вал 5, насаженный в кольце шарнира на шлицах, распорный винт 6 °

Установочный узел работает следующим образом.

Подпятник 1, являющийся частью внешнего корпуса сейсмоприемника, устанавливается на грунт по выбранному азимуту, например, с помощью теодолита. Освобождается арретирный распорный винт 6, плотно прижимающий основание 2 к подпятнику 1. Открывается доступ воздуха из пневмосистемы

3 под сферическую поверхность основания 2. Основание всплывает на воздушной подушке. Вал 5 перемещается на шлицах в кольце шарнира 4 Гука.

Под действием силы тяжести основание принимает горизонтальное положение.

Шпицы шарнира препятствуют вращению основания относительно внешнего корпуса, чем сохраняется первоначальная ориентировка прибора. Сейсмодатчики (не показаны) закреплены на плоской поверхности основания. После того как основание установилось по горизонту, воздух перекрывается и оно, опустившись, плотно входит в подпятник. Для перевозки прибор вновь арретируется распорным винтом 6.

Предлагаемая конструкция установочного узла трехкомпонентного сейсмоприемника по сравнению с известной предохраняет прибор от поломок во время транспортировок, сохраняет ориентацию датчиков относительно внешнего корпуса, ускоряет и упрощает установку на грунте.

1166032

Составитель М.Спасский

Редактор .Данкулич Техред М.Кузьма Корректор А.Зимокосов

Заказ 4306/40 Тираж 748 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений .и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", г.Ужгород, ул.Проектная,4
