Захватно-срезающее устройство лесозаготовительной машины

Захватно-срезающее устройство лесозаготовительной машины

Иллюстрации

Показать все

Реферат



ЗАХВАТНО-СРЕЗАЮЩЕЕ УСТРОЙСТВО ЛЕСОЗАГОТОВИТЕЛЬНОЙ МАШИНЫ, содержащее основание, телескопическую стойку с размещенным в ней гидроцилиндром , зажимные рычаги и срезающий орган, отличающееся тем, что, с целью повыгчения производительности и выхода деловой древесины при заготовке тонкомерных деревьев , срезающий орган из зажимных рычагов смонтирован на нижнем звене телескопической стойки, а другие зажимные рычаги - на верхнем звене этой стойки и снабжены роликами, причем стойка расположена к основанию под острым углом. (Л О) о: оо о

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСЙУБЛИН

„„SU„„1166736 (51) А 01 С 23/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

il

1 д 9

ГОСУД ЕСТВЕННЫй HOMHTET CCCP по делдм изоБретений и отн ытий (21) 3685778/29-15 (22) 04.01.84 (46) 15.07.85. Бюл. 9 26 (72) С.М.Гордеев, Ф.Б,Шагиев и С.A.Ïîбегаев (71) Марийский ордена Дружбы народов политехнический институт им. A.È.Ãîðüкого (53) 634.0 ° 36 (088.8) (56) 1. Кушляев В.Ф. Лесозаготовительные машины манипуляторного типа, М.; Лесная промышленность, 1981, с.248.

2. Авторское свидетельство СССР

Р 547196, кл. А 01 6 23/08, 1975 (прототип). (54)(57) ЗАХВАТНО-СРЕЗАЮЩЕЕ УСТРОЙС-, ТВО ЛЕСОЗАГОТОВИТЕЛЬНОЙ МАШИНЫ, содержащее основание, телескопическую стойку с размещенным в ней гидроцилиндром, зажимные рычаги и среэающий орган, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности и выхода деловой древесины при заготовке тонкомерных деревьев, срезающий орган из зажимных рычагов смонтирован на нижнем звене телескопической стойки, а другие зажимные рычаги — на верхнем звене этой стойки и снабжены роликами, причем стойка расположена к основанию под острым углом.

1166736

Изобретение относится к захватносреэачщим устройствам лесозаготовительных MBLIHH и может быть использовано в лесном хозяйстве и лесной промышленности.

Известно захватно-срезавшее устрой-5 ство лесозаготовительной машины, монтируемое на стреле и включающее корпус, эажимные рычаги с приводом и срезающий механизм 1 3.

Однако в известном захватно-сре- 0 зающем устройстве лесозаготовитель- . ной машины незначительное расстояние между эажимнкми рычагами не обеспечивает укладку в пакет тонкомерных деревьев значительной длины, так как 15 ствол таких деревьев при пакетировании часто обламывается в плоскости верхнего захвата.

Иэвестно также захватно-среэающее устройство лесозаготовительной маши- ;р ны, содержащее основание, телескопическую стойку с размещенным в ней гидроцилиндром, эажимные рычаги и срезающий орган (2«1.

Данное устройство характеризуется ъ5 недостаточным выходом деловых сортиментов при заготовке тонкомеоных деревьев и малой производительностью.

Цель изобретения — повышение производительности и выхода деловой

30 древесины при заготовке тонкомерных деревьев.

Поставленная цель достигается тем, что захватно-срезающее устройство лесозаготовительной машины, содержащее основание, телескопическую стойку с размещенным в ней гидроци-i линдром, эажимные рычаги и среэающий орган, один из эажимных рычагов которого смонтирован на нижнем звене телескопической стойки, а другие за- 40 жимные рычаги — на верхнем звене этой стойки и снабжены роликами, причем стойка расположена к основанию под острым углом.

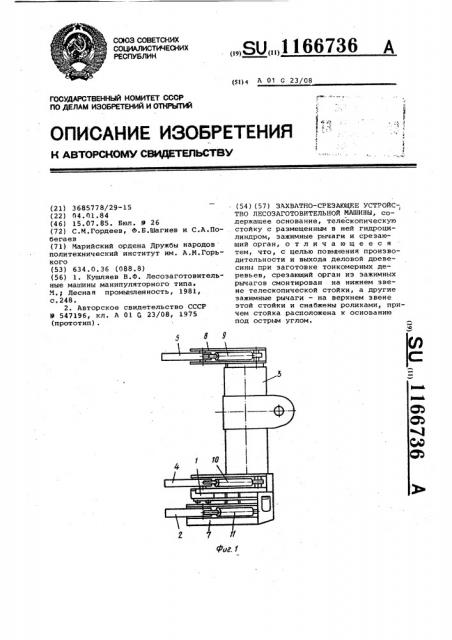

На фиг.1 изображено захватно-сре- 45 зающее устройство лесозаготовительной машины, вид сбоку; иа фиг.2 то же, вид сверху; на фиг.3 — сечение Л-A на фиг.2; на фиг.4 — сечение Б-Б на фиг.2. 50

Захватно-среэающее устройство лесозаготовительной машины содеожит срезающий орган 1, зажимной рычаг 2, монтированный на нижнем звене телескопической стойки 3, зажимные ры- 55 чаги 4 и 5, смонтированные на верхнем звене телескопической стойки, ролики 6, нижнее основание 7 и верхнее основание 8, гидроцилиндры 9 — 11, которыми снабжены зажимные рычаги, 60 гилромотор 12, гидроцилиндр 13, подшипники 14, на которых смонтированы ролики качения 6, внешний стакан 15 и внутренний стакан 16, перемещающиеся относительно друг друга по ползунам 17, дерево 18.

Телескопическая стойка 3 жестко соединена с нижним основанием 7 под острым углом.

Захватно-срезающее устройство лесозаготовительной машины работает следующим образом, При открытом положении эажимных рычагов 2 — 5 устройство наводят так, чтобы нижнее основание 7 находилось у поверхности земли, а комлевая часть дерева размещалась внутри раскрытых эажимных рычагов.

Посредством гидроцилиндра 13 верхнее основание 8 с эажимным рычагом 5 перемещают к центру тяжести дерева 18.

Причем шток гидроцилиндра 13 выдвигают не полностью, а оставляют запас хода тока гидроцилиндра, достаточный для предварительного натяга дерева и последующего наклона его в сторону направления валки. Затем зажимными рычагами 2 — 5 при включении гидроцилиндров 9 — 11 зажимают ствол дерева 18, а при включении гидроцилиндра. 13 обеспечивают предварительный натяг дерева в направлении валки, одновремено включают гидромотор 12 и посредством срезающего органа 1 производят спиливание дерева.

При этом в гидроцилиндре 13 поддерживают постоянное оабочее давление, чем обеспечивают постоянное натяжение дерева в сторону направления валки. При дальнейшем внедрении пильной шины в ствол дерева, когда величина недопила остается минимальной, комель дерева приподнимают над пнем и верхнее основание 8 перемещается вверх на небольшую величину относительно нижнего основания 7, при этом в рабочую полость гидроцилиндра 13 подают дополнительную порцию рабочей жидкости.

При дальнейшем пилении дерева процесс поддержания постоянного давления в рабочей полости гидроцилиндра 13 повторяется, чем предотвращается зажим шины срезающего механизма в пропиле.

После срезания дерева разводят эажимной рычаг 2, посредством манипулятора снимают дерево с пня и укладывают в пачку.

Применение предлагаемого устройства позволяет обеспечить повьп1ение производительности и выход деловой

I древесины при заготовке тонкомерных деревьев.

1166736

У

Фиг. 2

Фиг. 5 б- б

14 фиг. Ф

Составитель В.Натахин

Редактор Н.Горват Техред Ж.Кастелевич Корректор A.Âëàñåíêo

Заказ 4350/4 Тираж 743 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Чосква, Ж-35, Раушская наб., д. 4/5 филиал ППП Патент, г.ужгород, ул.Проектная, 4
