Ручной режущий инструмент

Ручной режущий инструмент

Иллюстрации

Показать все

Реферат



РУЧНОЙ РЕЖУЩИЙ ИНСТРУМЕНТ, преимущественно для срезания сегментообразных слоев, содержащий корпус , приводной эксцентриковый вал и нож, кинематически связанный с эксцентриковым валом, отличающийся тем, что, с целью повышеНИН качества, он снабжен опорным клином со стабилизирующим выступом, при этом кинематическая связь ножа с эксцентриковым валом выполнена в виде вилки, шарнирно смонтированной средней частью в корпусе с воэгможностью взаимодействия вильчатой частью с эксцентриковым валом,нож выполнен в виде части полого цилиндра , жестко закрепленного на другой части вилки, а опорный клин закреплен на корпусе соосно ножу. (О а О) CD со

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

4(51) В 23 D 29/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К AB7OPGKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТЮ (21) 3677084/25-27 (22) 11. 11.83 (46) 15.07.85. Бюл. Ф 26 (72) А.А. Домбровский и В.В. Олексенко (53) 621.967(088.8) .(56) Авторское свидетельство СССР

У 595091, кл. В 23 D 29/02, 1976. (54)(57) РУЧНОЙ РЕЖУЩИЙ ИНСТРУИЕНТ, преимущественно для срезания сегментообразнык слоев, содержащий корпус, приводной эксцентриковый вал и нож, кинематически связанный с

ÄÄSUÄÄ 1166919 эксцентриковым валом, о т л и ч а юшийся тем, что, с целью повьппе» ния качества, он снабжен опорным клином со стабилизирующим выступом, при этом кинематическая связь ножа с эксцентриковым валом выполнена в виде вилки, шарнирно смонтированной средней частью в корпусе с возможностью взаимодействия вильчатой частью с зксцентриковым валом,нож выполнен в виде части полого цилиндра, жестко закрепленного на другой части вилки, а опорный клин закреплен на корпусе соосно ножу.! 11

Изобретение относится к резке неметаллических материалов, в частности пенопласта, пробки, резины и т.п.

Цель изобретения - повышение качества резки при срезании сегментообразных слоев.

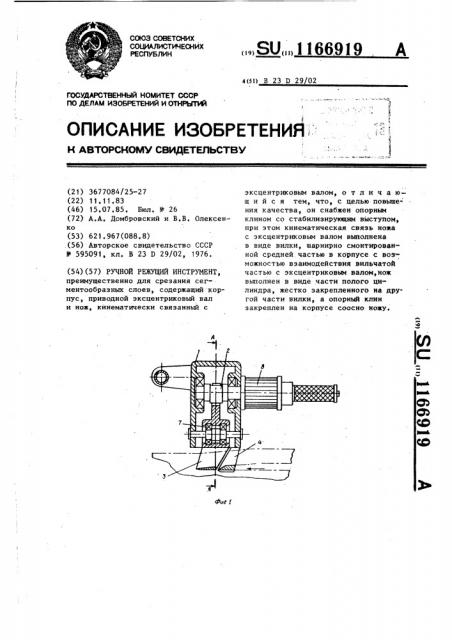

На фиг. 1 изображен ручной режущий инструмент, общий вид; на фиг.2 разрез А-А на фиг. 1; на фиг. 3— вид Б на фиг.

Ручной режущий инструмент содержит корпус,1, приводной эксцентриковый вал 2 и кинематически связанный с эксцентриковым валом 2, нож 3.

Режущий инструмент снабжен опорным клином 4 со стабилизирующим выступом 5, при этом кинематическая связь ножа с эксцентриковым валом 2 выполнена в виде вилки 6, установленной в корпусе 1 на подшипниках 7 с возможностью взаимодействия с эксцентриковым валом 2, нож 3 выполнен в виде чаати полого цилиндра, жестко закрепленного на вилке 6, а опорный клин закреплен на корпусе 1 соосно ножу 3. Привод эксцентриково66919 го вала 2 осуществляется от пневмодвигателя 8.

Ручной режущий инструмент работает следующим образом.

При включении пневмодвигателя 8 эксцентриковый вал 9 начинает вращаться и, взаимодействуя с вилкой 6, заставляет колебаться относительно оси нож 3. Осуществляя вручную прижим колеблющегося ножа 3 к обрабатываемому материалу, производится врезание его в материал. В процессе работы срезанная часть материала поднимается опорным клином 4 и этим

15, создается благоприятное условие резки за счет появления дополнительных растягивающих усилий в зоне реза.,Силы реакции в виде момента, стремящегося накренить корпус 1 в

20 ту или другую сторону, передаются посредством стабилизирующего выступа 5 на нижнюю часть среза.

Использование изобретения IIo сравнению с известными устройствами позволит повысить качество резки при срезании сегментных слоев. фиг. 2

1166919

Составитель В. Свириденко

Текред Т.Фанта Корректор О. Тигор

Редактор К. Волощук в

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Заказ 4363/13 Тираж 1086 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5
