Сырьевая смесь для изготовления строительных изделий и способ ее приготовления

Сырьевая смесь для изготовления строительных изделий и способ ее приготовления

Иллюстрации

Показать все

Реферат



1. Сырьевая смесь для изготовления строительных изделий, включающая измельченную древесину, портландцемент , известь и воду, отличающаяся тем, что, с целью повышения ударной вязкости изделий, снижения расхода древесины и упрощения технологии, она содержит древесину в виде волокна и дополнительно хлористый кальций, при следующем соотношении компонентов, мас.%: Древесное волокно 2-8 Портландцемент 31-47 Известь15-25 Хлористый кальций 5-8 ВодаОстальное 2. Способ приготовления сырьевой смеси для изготовления строительных изделий, включающий предварительную (Л подготовку компонентов, перемешивание их в сухом виде, затворение и окончательное перемешивание, о fличающийся тем, что предварительную подготовку компонентов осуществляют путем совместной обработки цемента и древесины в агрегате о ударно-истирающего действия в тече ние 1-10 мин, а затем в полученную Сйесь вводят предварительно загашенную известь и перемешивают в течение 1-5 мин, затворение ведут раствором хлористого кальция концентрации 15-22,2%, а окончательное перемешивание проводят в течение 2-10 мин.

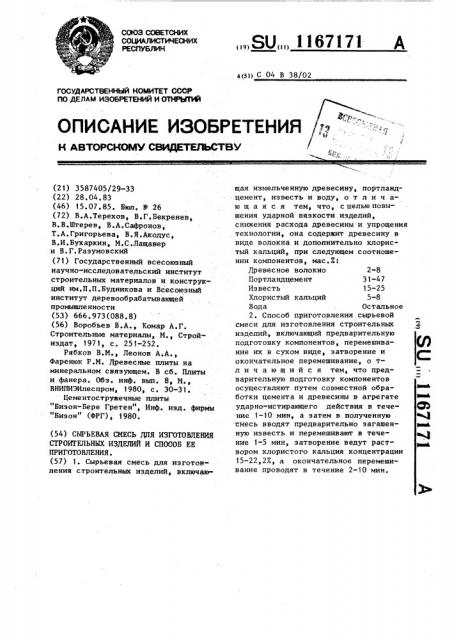

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

4(51) С 04 В 38/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ . t ь ь-ь

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕ.ПАМ ИЗОБ КТЕНИЙ И ОТНРЫТИй (21) 3587405/29-33 (22) 28.04.83 (46) 15.07.85. Бюл. У 26 (72) В.А.Терехов, В.Г.Бекренев, В.В.Штерев, В.А.Сафронов, Т.А.Григорьева, В.Я.Акодус, В.И.Бухаркин, М.С.Лащавер и В.Г.Разумовский (71) Государственный всесоюзный научно-исследовательский институт строительных материалов и конструкций им.П.П.Будникова и Всесоюзный институт деревообрабатывающей промышленности (53) 666.973(088.8) (56) Воробьев В.А., Комар А.Г.

Строительные материалы, М., Стройиздат, 197 1, с. 251-252.

Рябков В.М., Леонов А.А., Фаренюк P.М. Древесные плиты на минеральном связующем. В сб. Плиты и фанера. Обз. инф. вып. 8, М., ВНИПИЭИлеспром, 1980, с. 30-31, Цементостружечные плиты

"Бизон-Вере Гретен", Инф. изд. фирмы

"Бизон" (ФРГ), 1980. (54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ

СТРОИТЕЛЬНЫХ ИЗДЕЛИЙ И СПОСОБ ЕЕ

ПРИГОТОВЛЕНИЯ. (57) 1. Сырьевая смесь для изготовления строительных изделий, включаю„„SU, 1167171 A щая измельченную древесину, портландцемент, известь и воду, о т л и ч аю щ а я с я тем, что, с целью повышения ударной вязкости. изделий, снижения расхода древесины и упрощения технологии, она содержит древесину в виде волокна и дополнительно хлористый кальций, при следующем соотношении компонентов, мас.%:

Древесное волокно 2-8

Портландцемент 31-47

Известь 15-25

Хлористый кальций 5-8

Вода Остальное

2. Способ приготовления сырьевой смеси для изготовления строительных изделий, включающий предварительную подготовку компонентов, перемешивание их в сухом виде, затворение и окончательное перемешивание, о тл и ч а ю шийся тем, что предварительную подготовку компонентов осуществляют путем совместной обработки цемента и древесины в агрегате ударно-истирающего действия в течение 1-10 мин, а затем в полученную

-смесь вводят предварительно загашенную известь и перемешивают в течение 1-5 мин, затворение ведут раствором хлористого кальция концентрации

15-22,2%, а окончательное перемешивание проводят в течение 2-10 мин.

Таблица 1

Соотношение компонентов, мас.Е

Пример

Древесное волокно

Вода

Хлористый кальций

Известь

Портландцемент

34

23

1 1167

Изобретение относится к производI ству строительных изделий, изготавливаемых преимущественно методом экструзии, например плитных материалов, листовых и профильных иэделий и тому подобное.

Целью изобретения является повышение ударной вязкости изделий, сни жение расхода древесины и упрощение технологии. 10

Полученная смесь обладает хорошей пластичностью, высоким соотношением коэффициентов внутреннего и внешнего трения (более 2,0) и экструдируется с получением плитных или сложнопрофильных изделий. Необходимые для экструэионного формования пластические и формовочные свойства обеспечиваются благодаря образованию в смеси гелевой структуры из оксихлорида щ кальция СаС1> ЗСаО 12Н О, При этом хлорид-ион обеспечивает нейтрализацию продуктов выщелачивания древесины, которые могут оказывать разрушающее действие на цементную матрицу. Сов- 25 местная обработка цемента и волокна в агрегате ударно-истирающего действия улучшает их адгезию вследствие

"набивки" частиц цемента на волокне, благодаря чему повышается ударная щ вязкость материала.

Пример ы. Состав. известной сырьевой смеси. Приготовлена смесь состава, мас.Х:

171 2

Древесная стружка 18,8

Портландцеме нт 52,4

Сернокислый алюминий 1,0

Жидкое стекло 0,6

Известь 0,8

Вода 26,4

Смесь не удалось проэкструдировать из-за низкой пластичности и плоских формовочных свойств (соотношение коэффициентов внутреннего и внешнего

-трений равно 0,8).

Образцы изготовлены методом прессования, имеют ударную вязкость

1,6 кДж/м .

Составы из предлагаемой сырьевой смеси.

Смеси иэ компонентов (по соотношению, приведенному в табл, 1) готовят следующим образом. Предварительно обрабатывают цемент и древесину в следующих агрегатах: по примеру i — в дезинтеграторе, по примеру 2 и 3 — в вибромельнице, по 4— в шаровой мельнице. Затем добавляют. предварительно загашенную известь и перемешивают в сухом виде, после чего затворяют раствором хлористого кальция и окончательно перемешивают перед подачей в экструзионный пресс.

Параметры приготовления сырьевой смеси и физико-технические свойства материала приведены в табл. 2 и 3.

Таблица 2

1167171

Параметры приготовления сырьевой смеси

Пример

Время обработки в arВремя перемешивания

Время окончательного перемеши-. вания, мин регате ударноистирающего действия, мин сухих компонентов, мин

2,0

2,8

22,2

2,3

2,2

15,0

2,6

18,4

3,5

2 8

16,1

2,0,Т аб лица 3

По прототипу

По предлагаемому способу

Показатель

Объемная масса, кг/м

1100-1400

1600-1670

Прочность на растяжение при изгибе, ИПа

13,2-14, 1

f5,3-15,9

9, 0«12,0

Водопоглощение, мас.Х

Морозостойкость, в X потери прочности (после 25 циклов) 20

2,0-3 5

Ударная вязкостью КДЖ/м2

1,6

Составитель Н. Кошелева

Редактор Л. Авраменко Техред.с.Яовжий Корректор Е. Рошко

Заказ 4385/25

Тираж 605

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 2 1

3 5

4 10

Концентрация раствора хлористого кальция, мас.У

Отношение коэ4фициен тов внутреннего и внешнего трения сырьевой смеси

Ударная вязкость отвержденного материала, кДж/м
