Реферат



ЦИЛИНДРИЧЕСКАЯ ЗУБЧАТАЯ ПЕРЕДАЧА, содержащая корпус, зубчатое колесо, шестерню, неподвижную подшипниковую опору зубчатого колеса и подвижную эксцентриковую сферическую опору шестерни, имеющую внутреннюю и внешнюю обоймы, отличающаяся тем, что, с целью повышения надежности работы и уменьшения габаритов, она снабжена размещенными в сферической опоре секциями, имеющими каждая ограничительный корпус , закрепленный на одной из обойм опоры , и установленный в ограничительном корпусе с возможностью перемещения по сфере сепаратор с шариками. (Л о оо ел

COOS СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1167375 A г 16 Н 1/26

ОПИСАНИЕ ИЗОБРЕТЕНИЯ/

К А ВТОРСКОМ У СВИДЕТЕЛЬСТВУ

Б) 5

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3542299/25-28 (22) 12.01.83 (46) 15.07.85. Бюл. № 26 (72) А. И. Звягинцев и Л. М. Ивачев (71) Всесоюзный научно-исследовательский институт цементного машиностроения (53) 621.831 (088.8) (56) Авторское свидетельство СССР № 534954, кл. F 16 С 32/00, 1977.

Авторское свидетельство СССР № 1?4473, кл. F 16 С 32/00, 1965.

Авторское свидетельство СССР № 1044866, кл. F 16 Н 1/26, 1983. (54) (57) ЦИЛИНДРИЧЕСКАЯ ЗУБЧАТАЯ ПЕРЕДАЧА, содержащая корпус, зубчатое колесо, шестерню, неподвижную подшипниковую опору зубчатого колеса и подвижную эксцентриковую сферическую опору шестерни, имеющую внутреннюю и внешнюю обоймы, отличающаяся тем, что, с целью повышения надежности работы и уменьшения габаритов, она снабжена размещенными в сферической опоре секциями, имеющими каждая ограничительный корпус, закрепленный на одной из обойм опоры, и установленный в ограничительном корпусе с возможностью перемещения по сфере сепаратор с шариками.

1167Ъ75

Фиг.2

Изобретение относится к машиностроению и может быть использовано в высокомоментных крупногабаритных зубчатых передачах.

Цель изобретения — повышение надежности работы и уменьшение габаритов зубчатой передачи путем применения секционного сферического подшипника качения в качестве опоры шестерни, что обеспечивает постоянный и надежный контакт зубьев в зацепления передачи, а следовательно увеличивает ее долговечность.

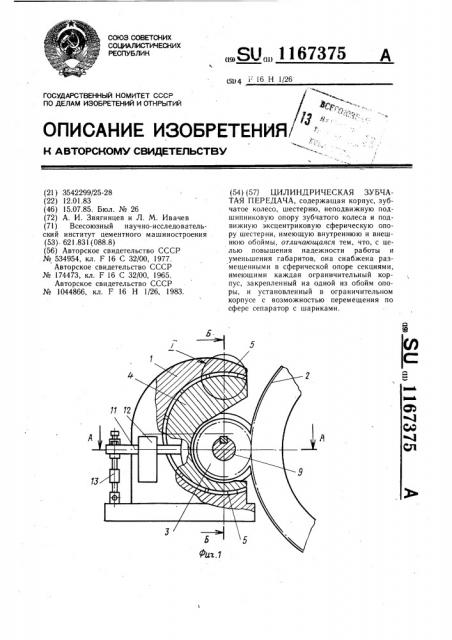

На фиг. 1 показана цилиндрическая зубчатая передача, поперечный разрез; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3— разрез Б — Б на фиг. 1; на фиг. 4 — узел 1 на фиг. 1; на фиг. 5 — вид В на фиг. 4.

Цилиндрическая зубчатая передача состоит из корпуса 1, зубчатого колеса 2, шестерни 3, неподвижной подшипниковой опоры зубчатого колеса (не показана); подвижной эксцентриковой опоры качения шестерни, содержащей внешнюю обойму, являющуюся корпусом 1, внутреннюю обойму

4 и секции 5, состоящие из ограничительного корпуса 6, сепаратора 7 и шариков 8.

Во внутренней обойме 4 установлен эксцентрично относительно шаровой поверхности вал 9 шестерни 3 на шарикоподшипниках 10, а также стержни 11 с грузами 12.

К стержням 11 присоединены регулируемые тяги 13.

Цилиндрическая зубчатая передача работает следующим образом.

Крутящий момент может передаваться как с шестерни 3 на зубчатое колесо 2, так и с зубчатого колеса 2 на шестерню 3.

Направление вращения вала шестерни 3 может быть как в одну, так и в другую сторону. Надежный контакт зубьев в зубчатом зацеплении по всей их длине обеспечивается постоянным поджимом шестерни 3 к зубчатому колесу 2 с помощью грузов 12 через стержни 11 и внутреннюю обойму 4 за счет возможности поворота оси вала 9 шестерни 3 в сферической опоре качения.

Все неточности изготовления зубчатого колеса и шестерни, отрицательно влияющие на работу зацепления, в предлагаемом техническом решении компенсируются перемещением шестерни в сферической опоре, обес20 печивая постоянный и надежный контакт зубьев в зацеплении по всей их длине.

Применение в сферической опоре секционного сепаратора обеспечивает минимальные потери на трение при работе цилиндрической зубчатой передачи, компактность конструкции и простоту изготовления сепаратора. Предварительная настройка зубчатого сцепления шестерни 3 и зубчатого ко леса 2 обеспечивается регулируемой тягой 13.

1167375 фиг.4.

1167375 диР В
