Устройство для кормления свиней

Устройство для кормления свиней

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ КОРМЛЕНР1Я СВИНЕЙ, содержащее дозатор, выполненный в виде емкости, имеющей патрубок , сообщенный со средством подачи в нее корма, подвижный конусообразный клапан, снабжекньй механизмом привода, и расположенную под емкостью кормушку с конусообразным ограничителем перемещения клапана, отличающееся тем, что, с целью упрощения его эксплуатации , конусообразный клапан установлен с возможностью перемещения в ПОЛОСТИ емкости, а образующая клапана имеет угол наклона, больший угла наклона образующей ограничителя перемещения клапана. 2. Устройство по п. 1, о т Л и - чающееся тем, что механизм привода конусообразного клапана имеа ет гибкую тягу, установленную на ролике . с

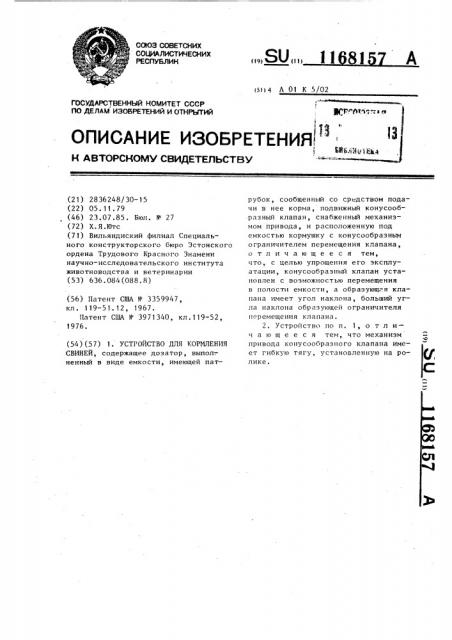

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU,, 11 81 (5l) $ А 01 К 5/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, Н A8TOPCKOMV СВИДЕТЕЛЬСТВУ лике.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 2836248/30-15 (22) 05.11.79 (46) 23.07.85. Бюл. № 27 (72) Х.Я.Ютс (71) Вильяндиский филиал Специального конструкторского бюро Эстонского ордена Трудового Красного Знамени научно-исследовательского института животноводства и ветеринарии (53) 636.084(088.8) (56) Патент США ¹ 3359947, кл. 119-51. 12, 1967.

Патент США № 3971340, кл ° 119-52, 1976. (54) (57) 1. УСТРОЙСТВО ДЛЯ КОРМЛЕНИЯ

СВИНЕЙ, содержащее дозатор, выпол-. ненный в виде емкости, имеющей патрубок, сообщенный со средством подачи в нее корма, подвижный конусообразный клапан, снабженный механизмом привода, и расположенную под емкостью кормушку с конусообразным ограничителем перемещения клапана, о т л и ч а ю щ е е с я тем, что, с целью упрощения его эксплуатации, конусообразный клапан установлен с возможностью перемещения в полости емкости, а образующая клапана имеет угол наклона, больший угла наклона образующей ограничителя перемещения клапана.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что механизм привода конусообразного клапана имеет гибкую тягу, установленную на ро! 1168

Изобретение относится к сельскомф хозяйству, в частности к устройствам .для кормления свиней.

Цель изобретения — упрощение эксплуатации устройства для кормления свиней.

На чертеже схематично изображено предлагаемое устройство.

Устройство содержит дозатор корма, выполненный в виде емкости 1, имеющей патрубок 2, сообщенный со средством подачи в нее корма, выполненный в виде кормоправода 3, в котором имеется транспортер (не по" казан). В емкости 1 расположен кону- 15 сообразный подвижный клапан 4, имеющий механизм привода, выполненный в виде гибкой тяги 5, установленной на ролике 6 и связанной с цепью 7.

Клапан 4 имеет шток 8, связанный 20 посредством зажима 9 с гибкой тягой 5. Под емкостью 1 расположена кормушка 10 с конусообразным ограничителем 11 перемещения клапана 4.

Емкость 1 установлена на кормушке 25

10 посредством опор 12. Для смачивания корма емкость 1 имеет водоподводящую трубу 13. Опоры 12 жестко связаны с кольцевым ограничителем доступа животных в кормушку 10. В кор- 3б

157 2 мопроводе 3 имеется отверстие, через которое пропущен патрубок 2, перек-, рываемый заслонкой 14. Гибкая тяга 5 связана с цепью 7 зажимом 15. Регулирование длины гибкой тяги 5 осуществляют посредством перемещения ее в зажимах 9 и 15. На опорах 12 установлен ограничитель 16 доступа животных в кормушку 10.

Устройство для кормления свиней работает следующим образом.

Посредством транспортера подают сыпучий корм в кормопровод 3, а клапан 4 посредством гибкой тяги 5 и цепи 7 устанавливают в емкости 1 в определенном положении, соответствующем заданному количеству сыпучего корма. Открывают заслонку 14— и сыпучий корм заполняет часть емкости 1, ограниченную клапаном 4.

После заполнения кормом этой части емкости 1 патрубок 2 перекрывают заслонкой 14, а клапан 4 опускают до ограничителя 11 и сухой корм высыпается в кормушку 10. В предлагаемом устройстве образующая клапана

4 имеет угол наклона, больший угла (. наклона образующей ограничителя перемещения клапана.

1168157

Составитель Х.Ютс

Редактор Н. Бобкова Техред А.Бабинец Корректор И. Эрдейи

Заказ 4528/3 Тираж 743 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул.Проектная, 4
