Реферат



ИГЛА ДЛЯ ПУНКЦИИ РЕШЕТЧАТОГО ЛАБИРИНТА, содержащая трубку с канюлей и изогнутым по радиусу рабочим концом, срез которого направлен в сторону выпуклой части, отличающаяся тем, что, с целью экстраназального введения иглы, срез рабочего конца выступает на осевую линию трубки на 1/15 его изогнутой части. /)

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (!9) (I I ) ОПИСАНИЕ ИЗОБРЕТЕН

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3595188/28-13 (22) 07.04.83 (46) 23,07.85, Бюл. и 27 (72) И.А.Курилин, Ф.А.Тышко, Ю.И.Гладуш и В.С.Одинец (71) Киевский государственный ордена

Трудового Красного Знамени медицинский институт им. акад. А.А.Богомольца (53) 615.473.2(088.8) (56) Авторское свидетельство СССР

Ф 543395, кл. А 61 В 17/34, 1975. (з1)ф А 61 В 17/34 10/00 (54) (57) ИГЛА ДЛЯ ПУНКЦИИ РЕШЕТЧАТОГО ЛАБИРИНТА, содержащая трубку с канюлей и изогнутым по радиусу рабочим концом, срез которого направлен в сторону выпуклой части, о т л и ч аю щ а я с я тем, что, с целью экстранаэального введения иглы, срез рабочего конца выступает на осевую линию трубки на 1/15 его изогнутой части.

1168224

Составитель Г.Фролова

Редактор Н.Тупица Техред О.Ващишина Корректор А.Фролова

Заказ 4534/6 Тираж 722 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к оториноларингологии и может быть использовано при лечении острых и хронических воспалительных процессов в клетках решетчатого лабиринта. S

Цель изобретения — экстраназальное введение иглы.

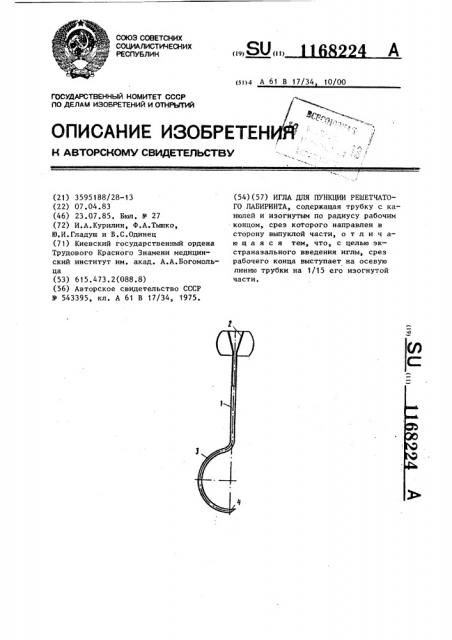

На чертеже представлена йгла, общий вид.

Игла для пункции содержит трубку

1 с канюлей 2. Рабочий конец 3 трубки

1 изогнут по радиусу, например, 2530 мм и имеет срез 4, который направлен в сторону выпуклой части рабочего конца. Срез 4 рабочего конца

15 трубки выступает за осевую линию трубки на 1/15 длины его изогнутой части.

Канюля выполнена, например, в виде оливы для удобства захвата двумя пальцами и осуществления прокола.

Игла применяется следующим образом.

После инфильтрационной анестезии

0,5 -ным раствором новокаина кожи области внутреннего глаза производят поднадкостничное введение этого же

I раствора и затем изогнутым рабочим концом 3 иглы прокалывают кожу и подлежащие ткани до кости в области внутреннего угла глаза на 1,5-2 мм выше внутреннего угла глазной щели.

Скользя изогнутым рабочим концом

3 иглы по костям носа до переднего слезного гребешка, заходят за него и вращательным движением по направлению к средней линии головы вокруг острия иглы перфорируют слезную кость. Пункцию производят небольшим усилием, ощущая незначительное сопротивление.

После перфорации слезной кости игла попадает в передние клетки решетчатого лабиринта. Затем к трубке 1 с канюлей 2 подсоединяют шприц и отсасывают из клеток патологическое содержимое. Далее клетки решетчатого лабиринта промывают антисептическими жидкостями и вводят в них в зависимости от характера патологического процесса необходимые лекарственные вещества: антибиотики, протеолитические ферменты, гормональные, антигистаминные и другие препараты.
