Устройство для измельчения нитчатых водорослей

Устройство для измельчения нитчатых водорослей

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ИЗМЕЛЬЧЕНИЯ НИТЧАТЫХ ВОДОРОСЛЕЙ, содержащее корпус с перекрестно направленными входными высоконапорными патрубками и выходным патрубком, отличающееся тем, что, с целью повышения эффективности процесса измельчения , корпус выполнен в виде герметичного вертикального цилиндра , входные выеоконапорные патрубки в котором укреплены сверху, а выходной патрубок - снизу.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

09) 01) СЯИ 2

ГОСУДАРСТНЕННЦй НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (21) 3488285/29-33 (22) 19.08.82 (46) 23.07.85. Бюл..N- 27 (72) Т.Б.Сабанов, Р.Л.Алмаев, А.Х.Кобесов и О.И.Прокопов (71) Министерство мелиорации и водного хозяйства Северо-Осетинской

АССР и Башкирский ордена Трудового

Красного Знамени сельскохозяйственный институт (53) 621.926.9(088.8) (56) Авторское свидетельство СССР

N 328940, кл. В 02 С 19/06, 1970. (54) (57) УСТРОЙСТВО ДЛЯ ИЗМЕЛЬЧЕНИЯ

НИТЧАТЫХ ВОДОРОСЛЕЙ, содержащее корпус с перекрестно направленными входными высоконапорными натрубками и выходным патрубком, о т л и ч аю щ е е с я тем, что, с целью повышения эффективности процесса измельчения, корпус выполнен в виде герметичного вертикального цилиндра, входные высоконапорные патрубки в котором укреплены сверху, а выходной патрубок — снизу.

1168

Составитель Н.Бибина

Редактор О.Юрковецкая Техред Л.Мартяшова Корректор М.Леонтюк

Заказ 4538/1О Тираж 584. Подписное

ВНИИПИ 7осударственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент ", г. Ужгород, ул. Проектная, 4

Изобретение относится к сельско,хозяйственному машиностроению, в

,частности к устройствам для измель чения нитчатых водорослей.

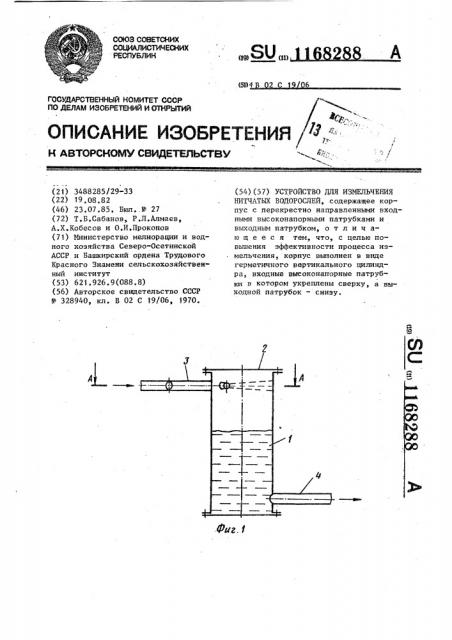

Целью изобретения является повышение эффективности измельчения нитчатых водорослей, На фиг. 1 показано устройство для измельчения нитчатых водорослей общий вид в сечении; на фиг. 2 — се- 10 чение А-А на фиг. 1.

Устройство состоит иэвертикального цилиндрического корпуса 1, который загерметизирован торцевыми крышками

2. Сверху корпуса 1 врезаны два 15 встречно под углом один к другому входных высоконапорных патрубка 3, а снизу — выходной патрубок 4.

Устройство работает следующим образом. 20

Через патрубки 3 под давлением прокачивается вода, содержащая в себе нитчатые водоросли, которая в виде перекрестных струй соударяется в объеме корпуса 1. При ударе во- 25 дяных струй в перекрестном столкновении происходит их дробление в .мелкокапельное,дисперсное состояние, нитчатые водоросли, находящиеся; в этих струях, обладающие весьма малой прочностью, также дробятся в

288 2 перекрестном потоке ударяющихся струей соответственно мелкокапельному сосI тоянию жидкости, Дисперсный поток жидкости с раздробленными частицами нитчатых водороСлей отбивается от поверхности корпуса 1 и стекает вниз.

Под действием гидравлического сопротивления гидросистемы эа выходным патрубком 4 происходит накопление жидкости в корпусе 1 и увеличение давления в нем. При этом пропорционально увеличению давления в корпусе 1 происходит сжатие. воздуха с образованием воздушной подушки сверху в зоне патрубков 3. Давление в корпусе 1 превышает давление гидросистемы за патрубком 4, и вода с размельченными частицами нитчатых водорослей через выходной патрубок 4 подается по "-ехиологическому назначению. Через патрубки 3 в корпус i постоянно эакачивается вода с нитчатыми водорослями, которые описанным образом дробятся в перекрестных струях и цикл работы продолжается по мере производственной необходимости.

Таким образом, в предложенном устройстве осуществляется высокоэффективное измельчение нитчатых водорослей в перекрестных соударяющихся струях..
