Устройство для гашения комовой извести

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ГАШЕНИЯ КОШВОЙ ИЗВЕСТИ, содержащее емкость, разделенную перегородкой на смесительную камеру с перемешивающим приспособлением и гасительную камеру с наклонным дном и установленным в ней перфорированным бункером, входной и выходной патрубки, о т л ичающееся тем, что, с цепью интенсификации процесса гашения, перфорированньй бункер снабжен возбудителем колебаний, установленным в гасительной камере посредством амортизаторов, причем перегородка у наклонного дна выполнена с проемом . (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ.

РЕСПУЬЛИК (5!)4 С 04 В 2 04

ОПИСАНИЕ ИЗОБРЕТЕНИ н aBTOPCNOMV C %IQElEllbCTHV

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР по делАм изоБРетений и ОтнРыт1Й (21) 3410886/29-33 (22) 22.03.82 (46) 23.07.85. Бюл. У 27 (72) З.А.Денякин (71) Воронежский инженерно-строительный институт (53) 666.9(088.8) (56) Авторское свидетельство СССР

И 385937, кл. С 04 В 1/08, 1971. (54)(57) УСТРОЙСТВО ДЛЯ ГАШЕНИЯ

КОМОВОЙ ИЗВЕСТИ, содержащее емкость, разделенную перегородкой на смеси„„SU „„д )щ 28 А тельную камеру с перемешивающим приспособлением и гасительную камеру с наклонным дном и установленным в ней перфорированным бункером, входной и выходной патрубки, о т л .ич а ю щ е е с я тем, что, с целью интенсификации процесса гашения, перфорированный бункер снабжен возбудителем колебаний, установленным в гасительной камере посредством амортизаторов, причем перегородка у наклонного дна выполнена с проемом.

1168528

Составитель

Техред А.Бабинец Корректор О.Лугова

Редактор Н.Егорова

Заказ 4560/22 Тираж 605 Подписное

ВНИИПИ Государственного комитета СССР по. делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r.Óæãîðîä, ул.Проектная, 4

Изобретение относится к строительству и рекомендуется к использованию в иэвестегасильных хозяйствах строительных органиэаций для приготовления известковых суспензий, 5 применяемых в производстве строительных растворов, эмульсий и для других целей.

Цель изобретения - интенсификация процесса гашения. t0

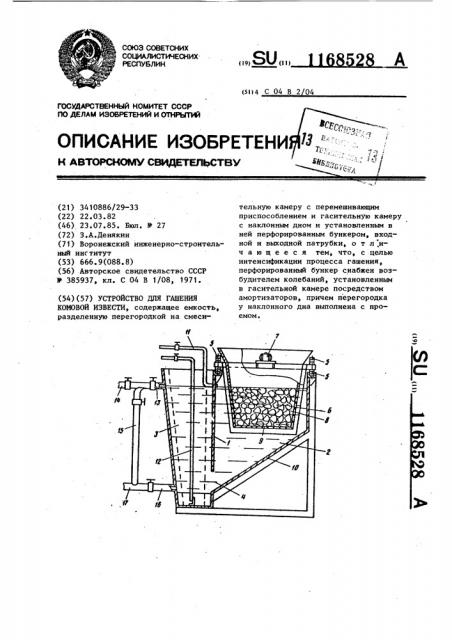

На чертеже дано устройство для гашения извести, разрез.

Устройство состоит из корпуса, разделенного перегородкой 1 на дна, отсека: гасильный 2 и смеситель- t5 ный 3, которые сообщаются друг с другом через окно 4. В верхней части гасильного отсека 2 на упругих опорах 5 установлена виброемкость 6, снабженная вибратором (вибратора- 20 ми) 7. Боковые стенки 8 и днище 9 емкости перфорированы.

Днище 10 гасильного отсека 2 выполнено наклонным в сторону смесительного отсека З.Вода длягашения подается в верхнюю часть гасильного отсека 2 по трубопроводу 11. В смесительном отсеке 3 расположены трубы для пневмоперемешивания 12 и трубопроводы 13, 14, 16 и 17 с задвижками З0 для отвода из устройства готовой суспензии.

Гашение комовой извести в известегасилке.может пр " эводиться по непрерывному и периодическому спосо- 35 бам. Для работы по непрерывному способу устройство при закрытой задвижке на трубопроводе 16 заполняется по трубопроводу 11 водой до тех пор, пока уровень жидкости в виброемкости 40 не будет выше ее днища примерно на

0 5 м. Затем в вчброемкость начинают подавать грейферным краном комовую известь, включают вибратор, устанавливают задвижку на трубопроводе подачи воды на непрерывный режим. При достижении по мере гашения извести требуемой концентрации суспензий включается система пневмоперемешивания. Отвод известковой суспензии из известегасилки при непрерывном режиме осуществляется по трубопроводам 13 и 14 или 13, 15 и 17. Подача комовой извести и воды осуществляется до тех пор, пока в виброемкости не накопится предельное количество отходов; (например, не более половины глубины части емкости, погруженной в воду). Отходы извлекаются иэ емкости грейферным краном.

Перед их выгрузкой из корпуса известегасилки отводится по трубопроводам 16 и 17 известковая суспензия, затем корпус заполняется водой, пока она не покроет отходы, находящиеся в виброемкости, после чего виброемкость подвергается кратковременной вибрации.

При работе по периодическому режиму корпус известегасилки сначала заполняется водой до уровня, расположенного примерно на 0,5 м выше днища виброемкости, затем в виброемкость грейферным краном подается комовая известь и включаются вибратор и система пневмоперемешивания.

Подача комовой извести и при необходимости воды осуществляется до тех пор, пока в корпусе иэвестегасилки не будет получена известковая суспензия требуемой концентрации.

Отвод готовой суспензии осуществляется по трубопроводам 16 и 17. Выгрузка отходов осуществляется после их промывки в воде, предназначенной для следующего цикла.
