Способ приготовления полимербетонной смеси

Способ приготовления полимербетонной смеси

Иллюстрации

Показать все

Реферат



СПОСОБ ПРИГОТОВЛЕНИЯ ПОЛИМЕРБЕТОННОЙ СМЕСИ, заключающийся в перемепшвании полимерного связующего , отвердителя и минерального наполнителя - цемента, отличающийся тем, что, с целью уменьшения проницаемости и обеспечения расширения полимербетона, предварительно минеральный наполнитель - напрягающий цемент затворяют водой до водоцементного отношения 0,16-0,20, формуют в гранулы и насьпцают водой.

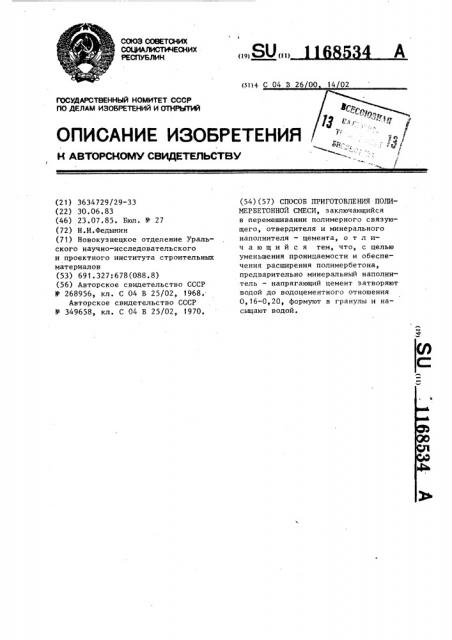

СОЮЗ СОВЕТСКИХ

Х И

РЕСПУБЛИК (19) (11) (s1) С 04 В 26 00 14 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ., К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3634729/29-33 (22) 30.06.83 (46) 23,07.85. Бюл. М 27 (72) Н.И.Федынин (71) Новокузнецкое отделение Уральского научно-исследовательского и проектного института строительных материалов (53) 691.327:678(088.8) (56) Авторское свидетельство СССР

У 268956, кл. С 04 В 25/02, 1968.

Авторское свидетельство СССР

Р 349658, кл. С 04 В 25/02, 1970. (54) (57) СПОСОБ ПРИГОТОВЛЕНИЯ ПОЛИМЕРБЕТОННОЙ СМЕСИ, заключающийся в перемешивании полимерного связующего, отвердителя и минерального наполнителя — цемента, о т л ич а ю шийся тем, что, с целью уменьшения проницаемости и обеспечения расширения полимербетона, предварительно минеральный наполнитель — напрягающий цемент затворяют водой до водоцементного отношения

О, 16-0,20, формуют в гранулы и насыщают водой.

1168534 емость, +1 р2

+093

1085

Полиэфирная

Мономер ФА

520

Изобретение относится к промышленности строительных материалов и строительству и может быть использовано для изготовления полимербетонных изделий, в частности элементов сборных резервуаров, а также для замоноличивания стыков гидротехнических конструкций и сооружений (трубопроводы, емкости и др.)

Цель изобретения — уменьшение проницаемости и обеспечение расширения полимербетона, Для приготовления полимербетонной смеси предлагаемым способом используют термореактивные смолы: эпоксидную ЭД-5 с отвердителем полиэтиленполиамином, полиэфирную

ПН-1 с отвердителем стиролом и фурфуролацетоновый мономер (ФА) с отвердителем бензолсульфоксислотой.

B качестве наполнителя применяют напрягающий цемент марки НЦ-20. На лабораторном тарельчатом грануляторе из цемента при увлажнении его водой при В/Ц О, 16-0,20 формуют

Гравиеподобные гранулы размером

2-20 мм. Гранулы выдерживают в течение 6- 12 ч при нормальной температуре до приобретения прочности, достаточной для перемешивания без разрушения (4- l0 кг/см ), а затем погружают в воду, где выдерживают их до полного водонасыщепия, Затем гранулы перемешивают с :..вязующим (смолой и отвердителем в соотношении 10:i) в соотношении 1:5 на сухой цемент обычным способом в бетоносмесителе и из смеси формуют путем вибрирования образцы 4 4 16 см для измерения деформации при твердении и 7 7 ° 7 см

Предлагаемый Эпоксидная для измерения прочности на сжатие.

Для определения водонепроницаемости полимербетона в стыках замоноличивают шов шириной 5 см между двумя элементами конструкции. Образцы выдерживают в обычных условиях при 20+2 С и о относительной влажности воздуха

40-50Х.

Параллельно для получения срав1О нительных данных приготавливают образцы полимербетона на этих же смолах аналогичного состава 1:5 известным способом: напрягающий цемент (в виде порошка) смешивают с водой

15 затворения (В/Ц = 0,30-0,35), а затем со смолой и отвердителем.

Результаты сравнительных испытаний образцов полимербетонов представлены в таблице.

2О Приготовление полимербетонной смеси по предлагаемому способу на термореактивных смолах позволяет повысить механические свойства полимербетона, получить эффект его расшире25 ния по сравнению с обычно наблюдаемой усадкой полимербетона, приготовленного по известному способу, Полимербетон, приготовленный IIQ предлагаемому способу, характеризуется более высокой водонепроницаемостью в стыках, чем приготовленный известным способом.

Применение предлагаемого способа рекомендуется при изготовлении эле35 ментов гидротехнических сооружений и конструкций, замоноличивании стыков сборных резервуаров, градирен, бассейнов, приготовлении водонепроницаемых торкрет †ма.

1168534

Продолжение таблицы

365

-0,4

-9,5

Известный

Эпоксидная

273

Полиэфирная

Мономер ФА

-1,6

322

Составитель Э.Григорьев

Техред А.Бабинец Корректор О.Луговая

Редактор Н.Егорова

Заказ 4560/22 Тираж 605 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. -4/5

Филиал ППП "Патент" ° r.Óæãoðîä, ул.Проектная, 4

П р и м е ч а н и е. По предлагаемому способу для первых трех видов смол используют В/Ц О, 18," О, 16 и 0,20 соответственно.
