Реферат

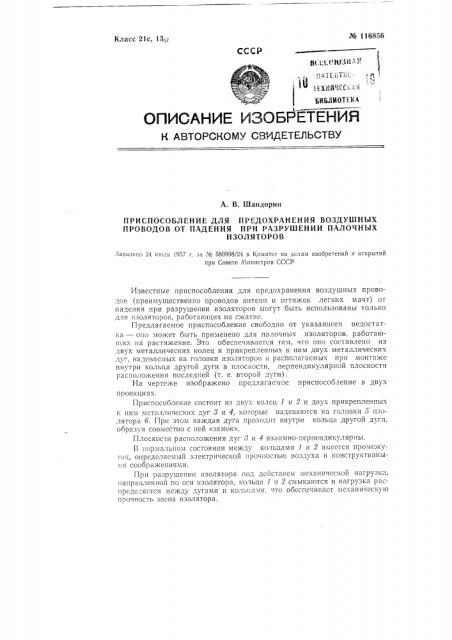

_#_o 116856

Класс 21с, 13ст

СССР

1 ,ст " >.ХИИ!КI;:.

БИБЛИОТЕНА

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. В. Шандорин

ПРИСПОСОБЛЕНИЕ ДЛЯ ПРЕДОХРАНЕНИЯ ВОЗДУШНЫХ

ПРОВОДОВ ОТ ПАДЕНИЯ ПРИ РАЗРУШЕНИИ ПАЛОЧНЫХ

ИЗОЛЯТОРОВ

Заявлено 24 июля 1957 r, аа No 580998/24 в Комитст по аслаки изобретений и открытий при Совете .Министров СССР

Известные приспособления для предохранения воздушных проводов (преимущественно проводов антенн и оттяжек легких мачт) от падения при разрушении изоляторов могут быть использованы только для изоляторов, работающих на сжатие.

Предлагаемое приспособление свободно от указанного недостатка — оно может быть применено для палочных изоляторов, работаюпгих на растяжение. Это обеспечивается тем, что оно составлено из двух металлических колец и прикрепленных к ним двух металлических дуг, надеваемых на головки изоляторов и располагаемых при монтаже внутри кольца другой дуги в плоскости, перпендикулярной плоскости расположения последней (т. е. второй дуги).

На чертеже изображено предлагаемое приспособление в двух проекциях.

Приспособление состоит из двух колец 1 и 2 и двух прикрепленных к ним металлических дуг 8 и 4, которые надеваются на голозки 5 изолятора б. При этом каждая дуга проходит внутри кольца другой дуги, образуя совместно с ней «замок».

Плоскости расположения дуг о и 4 взаимно-перпендикулярны.

В нормальном состоянии MOIK,7,; кольцами 1 и 2 имеется промежуто.<, определяемый электрической про шостыо воздуха и конструктивныi,II соображениями.

При разрушении изолятора под действием механической нагрузк11, 1.аправленнои по оси изолятора, кольца 1 и 2 смыкаются и нагрузка распределяется между дугами и кольцами, что обеспечиваст механическую прочность звена изолятора. № 116856

Предмет изобретения

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор A. К. Лейкина Гр. 9I

Информационно-издательский отдел.

Объем 0,17 и. л. Зак. 5352

Поди. к пеи. 6.(59 г.

Тираж 2!75 Цена 25 коп

Типографии Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, (4

Приспособление для предохранения воздушных проводов от падения при разрушении палочных изоляторов, о тл и ч а ю щ еес я тем, что, с целью возможности использования его для изоляторов, работающих на растяжение, оно состоит из двух металлических колец и прикрепленных к ним двух металлических дуг, надеваемых на головки изоляторов и располагаемых при монтаже внутри кольца другой дуги и плоскости, перпендикулярной плоскости расположения последней.
