Резиновая смесь
Иллюстрации
Реферат
РЕЗИНОВАЯ СМЕСЬ на основе изопренового,бутадиенового и смолонаполненного бутадиенстирольного каучуков при соотношении 1,0:0,6; :0,29, включающая регенерат, резиновую муку, канифоль, минеральное масло, синтетическую жирную кислоту фракции С17 -Cjf , оксид цинка, 2-меркаптобензтиазол , серу техуглерод с геометрической удельной поверхностью 75-82 и 12-18 , фталевьй ангидрид, битум нефтяной, отличающаяся тем, что. с целью повьш1ения теплосветостойкости резин из данной смеси, она дополнительно содержит алифатический слигоэФирзпоксид молфм. 500900 с содержанием зпоксидных групп 13-21% и полиэтиленполиамин при следующем соотношении компонентов, мае .4. :. Смолонаполненный бутадиенстирольный каучук 52-54 Бутадиеновый каучук 31-33 Изопреновый каучук 13-17 Регенерат27-30 Резиновая мука 9-11 Канифоль6,0-7,5 Минеральное масло 6,0-7,5 Синтетическая жирная (Л 2-3 кислота фракции С -С И 3,0-4,5 Оксид цинка 1-2 2-Меркаптобензтиазол , 3-4 Сера Техуглерод с геометрической удельной поверхностью 75-82 26-35 05 Техуглерод с геометри00 ел ческой удельной поверхностью 12-18 м/л 20-30 Фталевый ангидрид 0,9-1,3 Битум нефтяной 1,9-2,8 ел Алифатический олигоэфирэпоксид с мол.м. 500-900 и содержанием эпоксидных групп 13-21% 2,5-15,0 . Полиэтиленполиамин 0,32-1,95

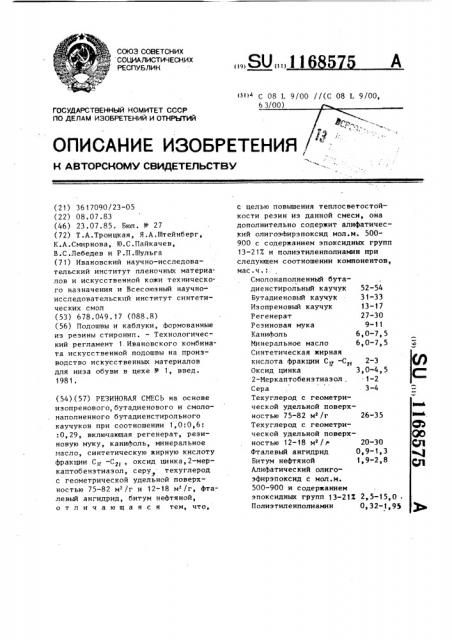

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИ4ЕСНИХ
РЕСПУБЛИК
ОПИСАНИЕ ИЗОБРЕТ
H ABTOPCHOMV СВИДЕТЕЛЬСТВУ
20-30
0,9-1,3
1,9-2,8
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 36 17090/23-05 (22) 08.07.83 (46) 23.07.85. Бюл. М 27 (72) Т.А.Троицкая, Я.А.!Итейнберг, К.А.Смирнова, Ю.С.Пайкачев, В.С.Лебедев и P.Ï.!!!óëüãà (71) Ивановский научно-исследовательский институт пленочных материалов и искусственной кожи технического назначения и Всесоюзный научноисследовательский институт синтетических смол (53) 678.049.17 (088.8) (56) Подошвы и каблуки, формованные из резины стиронип. — Технологический регламент 1. Ивановского комбината искусственной подошвы на производство искусственных материалов для низа обуви в цехе !! 1, введ.
1981 ° (54)(57) РЕЗИНОВАЯ СМЕСЬ на основе изопренового, бутадиенового и смолонаполненного бутадиенстирольного каучуков при соотношении 1,0:0,6:
:0,29, включающая регенерат, резиновую муку, канифоль, минеральное масло, синтетическую жирную кислоту фракции Ся -С, оксид цинка,2-меркаптобензтиазой, серу техуглерод т с геометрической удельной поверхностью 75-82 м /г и 12-18 м /г, фталевый ангидрид, битум нефтяной, отличающаяся тем, что, „„SU„„11 5 (ЗП4 С 08 Ь 9/00 //(С 08 Ь 9/00, с целью повьппения теплосветостойкости резин из данной смеси, она дополнительно содержит алифатический олигоэфирэпоксид мол.м. 500900 с содержанием эпоксидных групп
13-21Х и полиэтиленполиамин при следующем соотношении компонентов, мас.ч.:.
Смойонаполненный бутадиенстирольный каучук 52-54
Бутадиеновый каучук 31-33
Изопреновый каучук 13-17
Регенерат 27-30
Резиновая мука 9-11
Канифоль 6,0-7,5
Минеральное масло 6,0-7, 5
Синтетическая жирная кислота Фракции С1 -С д 2-3
Оксид цинка 3,0-4,5
2-Меркаптобензтиазол . 1-2
Сера 3-4
Т еху глер од с г еоме трической удельной поверхностью 75-82 м /r 26-35
Т еху глер од с г еометрической удельной поверхностью 12-18 м /
Фталевый ангидрид
Битум нефтяной
Алифатический олигоэфирэпоксид с мол.м.
500-900 и содержанием эпоксидных групп 13-21Х 2,5-15,0 °
Полиэтиленполиамин 0,32-1,95 г
1168575
Изобретение относится к резиновой Резиновую смесь готовят в резино- промышпенности, в частности к резино- смесителе или на вальцах, вулканизуют вой смеси, применяемой в обувной про- в прессе при 165+2 С и давлении
Ф мышленности, промышленности резино- 120 ати. технических иэделий и искусственной S кожи. Рецептуры резиновых смесей и свойЦель изобретения — повышение тепло- ства вулканизатов по примерам 1-24 светостойкости резин из данной смеси. представлены в табл. 1 и 2.
Таблица 1
Содержание компонентов, мас.ч. в смеси
Компоненты предлагаемой известно
1 2 3 4 5 6
52 52 52
31 31 31
17 17 17
Каучук БС-45АКН
Бутадиеновый каучук СКД
52
52
31
17
17
Изопреновый каучук Регенерат подошвенный
10 11 9
10
10
Резиновая мука
Канифоль
Масло МП-75
6,67
6,67
2,22
Синтетическая жирная кислота е I
Оксид цинка
3,33
1 33 1 33 1 33 1 2
1;33
1,33
2-Меркаптобензтиазол
Сера
3,33 3,33 3,33 3,33 4 3
3,33
26 35
31, 11 31, 11 31, 11 31, 11 31, 11
Углерод технический ПМ-75
30 20
25,33 25,33 25,33 25,33 25,33
Углерод технический ПМ-15
1, 11 1, 11 1, 11 09 1,3
1, 1 1 1, 1 1
Ангидрид фталевый
Битум нефтяной
2 22 2 22 2 22 2 8 1 9
2,22
2,22
15 2 5 10
2,5 5.
3 15 052 21
0,52 1,05 2, 1 Лапроксид (алифатический олигоэфирэпоксид) с мол.м. 500, содержание эпоксидных групп 217о с мол.м. 700, содержание эпоксидных групп 17Х. с мол.м. 900, содержание эпоксидных групп 137
Аминный отвердитель (полиэ тиленполиамин) 28,9 28,9 28,9 28,9 28,9 27 30
667 667 667 667 6 75
6,67 6,67. 6,67 6,67 7,5 6
2е22 2ю22 2э22 2ю22 3 2
3,33 3,33 3,33 . 3,33 4g5 3
1168575
Продолжение табл.1
Компоненты предлагаемой
9 10 1 1 12
7 8
31 31
17 17
10 10
Сера
25, 33
25,33 25,33
1,11 1,11
25,33
30 20
1 t) 1
1,11
0,9 1,3
2,5 10
10 15
2,5 5
Каучук БС-45АКН
Вутадиеновый каучук СКД .
Иэопреновый каучук Регенерат подоювенный
Реэиновая мука
Канифоль
Масло МП"75
Синтетическая жирная кислота
Оксид цинка
2-Меркаптобенэтиаэоп
Углерод технический ПМ-25
Углерод технический ПИ;15
Ангидрид фталевый
Битум нефтяной
Лапроксид (алифатический олигоэфирэпоксид) с мол.м. 500, содержание эпоксидных групп 21Х с мол.м, 700, содержание эпоксидных групп 17Х. с мол.м. 900, содержание эпоксидных групп 133
Аминный отвердитель (олиэтиленполиамин} держание компонентов,мас.ч.,в смеси
54 54 52 52 52 . 5
33 33 31 31
13 13 17 17
27 30 28,9 28,9 28,9 28в9
1 1 9 10 10
7,5 6,67 6,67 6 67 6,7
7,5 6 6,67 6,67 . 6,67 6 67
3 2 2,22 2,22 2,22 2,22
4,5 3 3,33 3,33 3 33 3,33
М
1 2 1 33 1,33 t,33 tý,33
4 3 3,33 3,33 3,33 3,33
26 35 31 11 31,11 31 ° 1t 31,11
2 8 1 9 2 22 2 22 2 2g 2 22
0 52 2 1 0,42- 0 85 1,7 2,55
1168575
Продолжение табл.1
Компоненты
52
52 Каучук BC-45АКН
54
3f
31
33
:Иэопреновый каучук
Регенерат подоавенный
17
13
17
9,27 30
Резиновая мука
9 10
7,5 6,67
9 11
Канифоль
Масло. МП-75
6,67
6 7,5 6
7,5 6 7,5
6,67
6,67
4,5 3 4,5
2,22
2,22
3,33
3,33
4,5
Окснд ци.ка
1,33
1,33
2-Меркаптобенэтиаэол
3,33
3,33
Сера
35
31,11
25,33
31, 11
25,33
26
30
20
1,3
1,3 0,9
0,9
Ангидрид фталевьй
Битум нефтяной
2,8
1,9
2,22
2,22
2,8
1,9
2,5
2,5
2,5
0,65
0,42 еюаваэавмавЪеаве,ее !
Зутидиеновый каучук СКД
Синтетическая »ярная кислота
Углерод технический ПМ-75
Углерод технический ПМ-15
Лапроксид (алифатический олигоэфирэпоксид) с мол.м. 500, содержание эпоксидных групп 21Х с мол.м. 700, содерааиие эпоксидньас групп 17Z. с мол.м, 900, содержание эпоксидньас групп 133 Аминный отаердитель (поли".
:этилеиполиамин) Содержание компонентов, мас .ч., в смеси
13 14 15 16 17 18
30 28 9 289
1,7 0,42 1,7 . 0,32
1168575
Продолжение табл.) Компоненты предлагаемой
52
54
31
33
31 Иэопреновый каучук
17 13
30 27
9 11
13
17
28у9 28,9 27
10
7,5 6
6,6? 6,67 6
6,67 6,67 7,5
7 5
7,5 6
3 2
4,5 .3
2,22 2,22 3
3,33 3,33 4,5
1 33 1 33 1
2-Меркаптобенэтиаэол
3,33 3,33 4
31, 11 31, 11 26
25,33 25,33 30
Сера
35 26
20 30
20
Ангидрид фталевый
1,3 0,9
1,9 2,8
1,11 1,11 0,9
1,3
1,9
2,22 2,22
2,8
Битум нефтяной
1О 2 5 10
2,5
15
1,3
13 032 13 1,95 0,32
Каучук ВС-45АКК
Вутадиеновый каучук СКд
Регенерат подоавенньй
Резиновая мука
Канифоль
Масло МП-75
Синтетическая жирная кислота
Оксид цинка
Углерод технический ПМ-75
Углерод технический ПМ-15
Лапроксид (алифатический олигоэфирэпоксид) с мол.м. 500, содержание эпоксидных групп 21Х с мол.м. 700, содержание эпоксидных групп 17Х с мол.м. 900, содержание эпоксидных групп 13Х
Амлнный отвердитель (попиэтиленполиамин) Содержание компонентов,мас.ч.,в смеси
19 20 21 22 23 24
1168575 3
СЧ
Ch л ь
) СЧ
O 00
Ch л л ь
О1 л
D л л
СЧ
О О1 л л о о
1Г) л
О. О л л
О о
1 O
00 л
О м
00 л
О б I в
О 4
an л л
О м л л
О л ь м
Ch ь л
С> О л
I
1 !
I л 1
I
° . СЧ
О О л л о о О л л
Ч0 л
О м л (71
СЧ 1
Ch м
00 О О л л л о o o м
О1 ь
О и \ л
О л л о м
3Г) л о
О1 о
О1
CO
СЧ
СЧ /1 л
О О
00 л
Ch е
Ch
О л
Щ л
О м
О1
I
1
1 1
СЧ
<71 л о
00 л о л
О м л
00 а о
00 л о
I.
I Ф
I Х Ч 3
О О О л
О1
1Г\ о
О л
1 Ф
1 I 444
1 40 о
0) О х о д о
6 w и о и
Ф 1 о
1:
Ц о ч х л
0)
444
3g о
40 о
1
1
1 Ф
61 и о I
I X I
1 Ж I
1 401
1 Ф I
Р 1
1 х 1
)= !
Ф м о л О 0 л л л о о
СЧ и л л о . o
1 I
4 о х о и о х
Ф х о хох а 0
М
E и
ate o
Ф40 X
Р 2 & х д о о ю о х с4 х х
40 1
Ф 1
Р 1 хъх
Я о я ж Х0
Х 0 Х о е
9 Х
СЧ
Ц
>о ф ! е 1
О1 ь
СЧ
С \
Ю
C»/
СЧ
Ф
С> л
Ю ь
СО
00 ь
СЧ
О> л
О1 л
>О
С:>
D о, С:( о р, 1
I
1 ь
О1
Ф ь
>л
00 . л
СЧ л
» л л ь
00 л
СО
СЧ
СЧ
Ф
СЧ
Ch л ь
О>
С»1 м> л
Я t
>х е 1
C/> ь
° с л Л
° л
С 1
СЛ л
С>
00 л в
С>
СЧ
В.
СЧ ь
О1
С>
/ л
С»>
Ф ь
С 1
>Г>
С> Ь
СО
° >
С>
>/
С>
Р1
Ю
/»> л
Ю ь
СЬ
СЧ о !
СЧ
С/>
Ю ь
>4:>
C/>
D м О
СЧ
С/>
° с
СЧ О
С>
СО л
D О
С>
О1
° с ь
СЧ
Ф ь
»1 1 с> I
» а
СЧ, С»Ъ
О\
Ю
С>
О
СЧ ю л
С>
СО ь
/ 1
ВГ>
1 Х
1 Х
В о
3 о » х и о х
f» о
v I
Э I
X и
И д 1 о х х
m й. 1
1 е
0> I ф 1
1 1
1 1
I ф
1 Ф
i»
>х о (.Э
1 w I
1 с 4 1
1 .1
1 с> I (Ч
1
СЧ
cv I
/ /
С 4
1 I
Г 1
1
1
СΠ— 4
1
1 л
I
1
$ >О
1 — 1
I 1
I и ие ь оь
С»о
//I х о а и
Э
1168575
С>
О1 О
Ю ь ю и и о и
Ц Э ф о ф э х ф
С> Э g
O 04 о э v о о
Я Р3 о о
& g
1/I Х
v g
i» 43 х>х kf ý ео еу
5f и х ф 0> о ф
С» tt о о
Ю
С \
СЧ 1 л
С»1 х
С4 х
М и и
v в о а
I о ф
Оi 34 I
