СПОСОБ ПОДОГРЕВА ВОДЫ ДЛЯ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ В ВОДОГРЕЙНОЙ КОТЕЛЬНОЙ путем нагрева воды для горячего водоснабжения в поверхностях внутреннего контура, а воды для отопительно-вентиляционных нужд - в поверхностях внешнего контура, циркуляции воды с помощью сетевого насоса через поверхности внешнего контура и перепуска нагретой воды на вход поверхности внешнего контура, отличающийся тем, что, с целью повышения экономичности и надежности теплоснабжения, на вход поверхностей внутреннего контура подают нагретую воду после поверхностей внешнего контура и одновременно подмешивают к ней через регулятор температуры прямого действия обратную сетевую воду после сетевого насоса. (Л О5 00 1 СО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК дР4 F 24 D 3/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3421758/29-33 (22) 13.04.82 (46) 23.07.85. Бюл. № 27 (72) М. В. Терехов и В. A. Кацовский (71) Украинский государственный проектный и научно-исследовательский институт по газоснабжению, теплоснабжению и комплексному благоустройству городов и поселков Украины (53) 621.183.371.697.33 (088.8) (56) Соколов Е. Я. Теплофикация и тепловые сети. М., «Энергия«, 1975, с. 147, р. 4 — 32.

Авторское свидетельство СССР № 259912, кл. F 24 D 3/02, 1968.

ÄÄSUÄÄ 1168779 A (54) (57) СПОСОБ ПОДОГРЕВА ВОДЫ

ДЛЯ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ В

ВОДОГРЕЙНОЙ КОТЕЛЬНОЙ путем нагрева воды для горячего водоснабжения в поверхностях внутреннего контура, а воды для отопительно-вентиляционных нужд — в поверхностях внешнего контура, циркуляции воды с помогцью сетевого насоса через поверхности внешнего контура и перепуска нагретой воды на вход поверхности внешнего контура, отличающийся тем, что, с целью повышения экономичности и надежности теплоснабжения, на вход поверхностей внутреннего контура подают нагретую воду после поверхностей внешнего контура и одновременно подмешивают к ней через регулятор температуры прямого действия обратную сетевую воду после сетевого насоса.

1168779

Составитель В. Ситас

Редактор О. Бугир Техред И. Верес Корректор М. Пожо

Заказ 4604/34 Тираж 661 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раузпская наб., д. 4/5

Филиал ППП <Патент», r. Ужгород, ул. Проектная, 4

Изобретение относится к теплоснабженннию от водогрейных котельных, а именно к способам подогрева горячей воды в закрытой системе теплоснабжения.

Цель изобретения — повышение экономичности и надежности теплоснабжения.

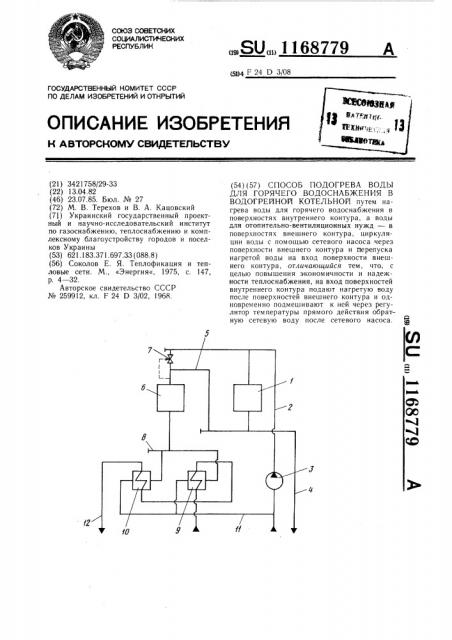

На чертеже представлена схема системы теплоснабжения, раелизующей предлагаем ый с п особ.

Система " тейл/оснабжения содержит поверхности внешнего, контура 1, обратный трубопровод 2, сетевой насос. 3, подающий трубопровод 4 теплосети, трубопровод 5, поверхности,внутреннего контура 6, регулятор

7 температуры прямого действия, распределительный коллектор 8, поверхностные водонагреватели 9 и 10, трубопровод 11 охлажденной воды, трубопровод 12 горячей воды.

Предлагаемый способ осуществляется следующим образом.

Вода после поверхностей внутреннего контура, имеющая всегда постоянную номинальную температуру, поступает в водонагреватель исходной воды, где подогревает холодную воду до 30 — 40 С, и на подогреватели горячего водоснабжения, где подогревают ее до 60 — 75 С. Подогретая в водонагревателях вода поступает в сеть горячего водоснабжения. Охлажденная в подогревателях вода поступает в обратный трубопровод до сетевого насоса. Для поддержания номинальной температуры воды на выходе из поверхностей внутреннего контура на вход в эти поверхности подают прямую сетевую воду от поверхностей внешнего контура, имеющую переменную температуру в зависимости от температуры наружного воздуха и режима работы кот15 лов, и подмешивают обратную, более холодную сетевую воду от сетевых насосов,на обратном трубопроводе установлен регулятор температуры прямого действия, который поддерживает перед поверхностями внутреннего контура номинальную температуру.
