Реферат



СТАБИЖЗАТОР ПЕРЕМЕННОГО НАПРЯЖЕНИЯ, содержащий два регулирующих элемента, включенных последовательно между соответствующими входным и выходным выводами и два блока управления, отличающ и и с я тем, что, с целью повышения КПД и cos /, регулируюш е элементы выполнены в виде двух рабочих обмоток магнитного усилителя, включенных встречно, а блоки управления выполнены на обмотке управления магнитного усилителя, насыщенном и ненаСьпденном трансформаторах, причем вторичные обмотки обоих трансформаторов включены встречно-последовательно и подключены к выводам обмотки управления магнитного усилителя , первичная обмотка насыщенfO ного трансформатора включена ме:вду (Л точкой соединения рабочих обмоток магнитного усилителя и общей шис ной, а первичная обмотка ненасыщенного трансформатора подключена к выходным выводам.

СОЮЗ COBETCHMX

СОЦИАЛИСТИЧЕСКИХ

PEGflYB JlHH (S<)4 G 05 Г 1 14

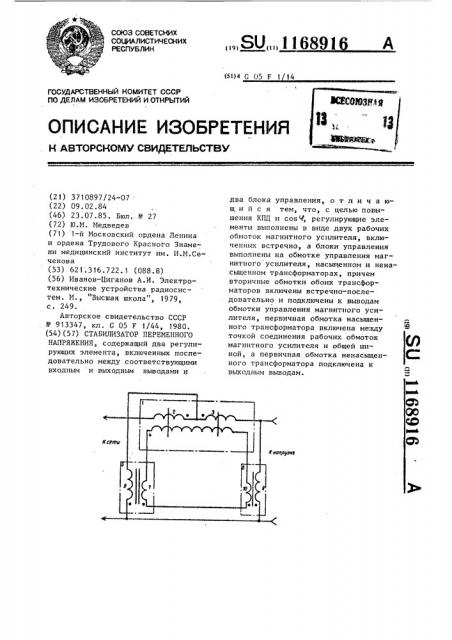

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3710897/24-07 (22) 09.02.84 (46) 23.07.85. Бюл. 9 27 (72) 10.М. Медведев (71) 1-й Московский ордена Ленина и ордена Трудового Красного Знамени медицинский институт им. И.М.Сеченова (53) 621.316.722.1 (088.8) (56) Иванов-Циганов А.И. Электротехнические устройства. радиосистем. М., "Высшая школа", 1979, с. 249.

Авторское свидетельство СССР

Р 913347, кл . G 05 F 1/44, 1980. (54)(57) СТАБИЛИЗАТОР ПЕРЕМЕННОГО

НАПРЯЖЕНИЯ, содержащий два регулирующих элемента, включенных последовательно между соответствующими входным и выходным выводами и

„„SU„„116891 А два блока управления, о т л и ч а юшийся тем, что, с целью повышения КПД и cos М, регулирующие элементы выполнены в виде двух рабочих обмоток магнитного усилителя, включенных встречно, а блоки управления выполнены на обмотке управления магнитного усилителя, насыщенном и ненасыщенном трансформаторах, причем вторичные обмотки обоих трансформаторов включены встречно-последовательно и подключены к выводам обмотки управления магнитного усилителя, первичная обмотка насыщенного трансформатора включена ме:кду точкой соединения рабочих обмоток магнитного усилителя и общей шиной, а первичная обмотка ненасыщенного трансформатора подключена к выходным выводам.

Составитель С. Чернышева

Техред С.Иовжий Корректор 0.Тигор

Редактор В. Данко

Заказ 4613/41 Тираж 863 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", г. Ужгород, ул . Про< ктннн, 1 11689

Изобретение относится к электротехнике и может быть использовано для стабилизации напряжений промыш-, ленной электросети для самых различных потребителей электроэнергии.

Целью изобретения является повышение КПД устройства и coslf.

На чертеже приведена схема ста-. билизатора.

Стабилизатор переменного напряже- 1Î ния состоит из магнитного усилителя 1 (МУ) с рабочими обмотками 2 и 3 и обмоткой 4 управления, насыщенного трансформатора 5 с первичной 6 и вторичной 7 обмотками, à 15 также ненасыщенного трансформатора 8 с первичной 9 и вторичной 10 обмотками.

Стабилизатор переменного напряФ жения работает следующим образом. 2п

В качестве регулирующих органовэлементов в стабилизаторе используются рабочие обмотки 2 и 3 МУ 1.

Если напряжение электросети не отклонилось от нормы, то как и в 25 известном устройстве в стабилизаторе ток управления равен нулю. При этом рабочая обмотка 2 МУ 1 служит для гашения некоторой части напряжения (например, на 157), вместе с первичной обмоткой 6 насыщенного трансформатора 5 она. образует понижающий автотрансформатор, и, наоборот, рабочая обмотка 3 служит в качестве обмотки вольтдобавки и

35 вместе с первичной обмоткой 6 насыщенного трансформатора образует повышающий автотрансформатор. Таким образом, на и падает напряжение, равное сетевому.

Падение напряжения на рабочих обмотках МУ 1 зависит от неболь16 2 шой величины тока в обмотке 4 управления (схема чувствительна к фазе напряжения на обмотке управления) .

При колебаниях напряжения сети напряжение U„ во вторичной обмотке 7 насыщенного трансформатора 5 практически не меняется. Напряжение U во вторичной обмотке 10 ненасыщенного трансформатора изменяется в соответствии с колебаниями сети. Обмотки 7 — 10 включены встречно, и если напряжение сети равно номинальному, то U = U, а ток управления равен нулю. Если же П Ф П, когда напряжение сети больше или меньше номинального, амплитуда и фаза напряжения в обмотке 4 управления выражаются через амплитуды и фазы напряжений U u U

1 2 в обмотках 7 и 10. Зависимость фазы управляющего сигнала У от амплитуды напряжения на нагрузке используется для управления в обмотке 4 управления МУ 1. При уменьшении напряжения на нагрузке фаза напряжения в обмотке управления МУ 1 изменяется таким образом, что падение напряжения на рабочей обмотке 2

МУ уменьшается, а на рабочей обмотке 3 — увеличивается. При увеличении напряжения на нагрузке, наоборот, увеличивается падение напряжения на рабочей обмотке ? и уменьшается на рабочей обмотке 3

МУ

В предлагаемом стабилизаторе

КПД повышается на 10-157 по сравнению с известным, à cos †. до

0,8 — 85, при этом в устройстве не искажена форма кривой напряжения.
