Реферат



СМЕСИТЕЛЬ СВЧ, содержащий первый и второй отрезки щелевой линии передачи, первые концы которых являются соответственно входами сигнала и гетеродина, и кольцевой диодный мост, к диагоналям которого подключен фильтр промежуточной частоты, о тличающийся тем, что, с целью уменьшения потерь преобразования , в него дополнительно введены первый и второй согласующие трансформаторы и первый и второй отрезки планарной двухпроводной линии передачи , которые одними концами подключены к соответствующим диагоналям кольцевого диодного моста,а другими - через соответствующий согласующий трансформатор - к вторым концам соответственно первого и второго отрезков щелевой линии передачи, при этом каждый согласующий трансформатор выполнен в виде плавного перехода от щелевой лигши переда (Л чи к планарной двухпроводной линии передачи. 35 х ел

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (! 9) (11) (5!)4 H 04 B 1/26

ОПИСАНИЕ ИЭОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

4(" ;;

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3561585/24-09 (22) 06.01.83 (46) 23,07.85, Бюл. И - 27 (72) В,А.Лукьянчук и О.Н.Чесноков (53) 621.372.632(088.8) (56) Патент CltA )"- 3678395, кл. 325-446, 1972.

Олейников В.Н., Бойков В.В., Лукьянчук В..А. Двойной балансный смеситель СВЧ. - Техника средств связи. Радиоизмерительная техника", 1980, вып. 7, с. 60-64 (прототип). (54)(57) СИЕСИТЕЛЬ СВЧ, содержащий первый и второй отрезки щелевой линии передачи, первые концы которых являются соответственно входами сигнала и гетеродина, и кольцевой диодный мост, к диагоналям которого подключен

Ф фильтр промежуточной частоты, о тл и ч а ю шийся тем, что, с целью уменьшения потерь преобразования, в него дополнительно введены первый и второй согласующие трансформаторы и первый и второй отрезки планарной двухпроводной линии передачи, которые одними концами подключены к соответствующим диагоналям кольцевого диодного моста,а другими — через соответствующий согласующий трансформатор — к вторым концам соответственно первого и второго отрезков щелевой линии передачи, при этом каждый согласующий трансформатор выполнен в виде плавного перехода от щелевой линии передачи к планарной двухпроводной линии передачи.

1169175

С ос т ав ит ель 10. Данич

Техред О.Ващишина

Корректор М. Самборская

Редактор А. Шандор

Заказ 4629/54 Тираж 659 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к радиотехнике СВЧ и может использоваться в радиоприемной и радиоизмерительной аппаратуре.

Цель изобретения — уменьшение потерь преобразования.

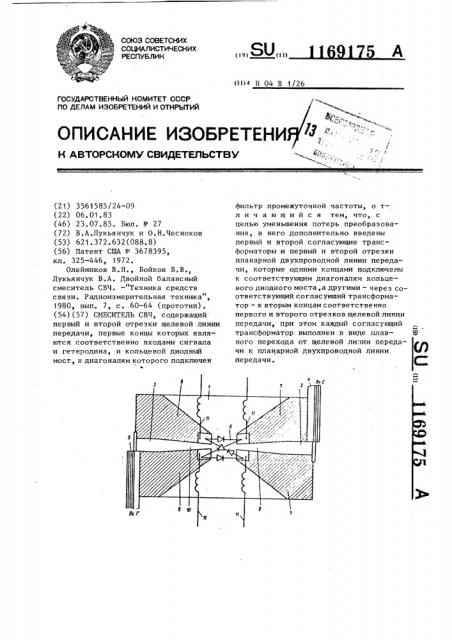

На чертеже изображена конструкция смесителя СВЧ.

Смеситель СВЧ содержит диэлектрическую подложку 1, первый 2 и второй

3 отрезки щелевой линии передачи, отрезки 4 и 5 коаксиальной линии передачи сигнапа и гетеродина, кольцевой диодный мост 6, первый 7 и второй 8 согласующие трансформаторы, первый 9 и второй 10 отрезки планарной двухпроводной линии передачи, фильтр 11 промежуточной частоты.

Смеситель СБЧ работает следующим образом.

Входной СВЧ сиГнал поступает через отрезок 4 коаксиальной линии передачи сигнала, возбуждает первый отрезок 2 щелевой линии передачи и далее через 25 первый согласующий трансформатор 7 и первый отрезок 9 планарной двухпроводной линии передачи подводится к одной диагонали кольцевого диодного моста 6.

Колебания гетеродина поступают через отрезок 5 коаксиальной линии передачи гетеродина, возбуждают второй отрезок 3 щелевой линии передачи и далее через второй согласующий трансформатор 8 и второй отрезок 10 планарной двухпроводной линии передачи подводится к другой диагонали кольцевого диодного моста 6, Сигнал промежуточной частоты снимается с обеих диагоналей кольцевого диодного моста 6 через фильтр

11 промежуточной частоты, Благодаря первому 7 и второму 8 согласующим трансформаторам колебания сигнала и гетеродина передаются на первый 9 и второй 10 отрезки планарной линии передачи и далее на кольцевой диодный мост 6 с малыми отражениями, Предлагаемый смеситель СВЧ позволяет уменьшить потери преобразования на 2 дБ в диапазоне рабочих частот

1-18 ГГц.
