Кресло-кровать
Иллюстрации
Реферат
КРЕСЛО-КРОВАТЬ, содержащее основание, спинку, раскладывающиеся сидения, подлокотники с пазами и вставку-ограждения, расположенные в пазах подлокотников с возможностью перемещения вдоль них, отличающееся тем, что, с целью по- . вышения удобства в пользовании, паз каждого подлокотника вьтолнен с выходами на его торцевую поверхность, обращенную в сторону трансформации кресла-кровати, а вставки-ограждения снабжены средствами для фиксации их к сидению в положении кровати. (Л с О) со Од о со
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСЙУБЛИН (5i)4 А 47 С 21/08, 17/12
ОПИСАНИЕ ИЗОБРЕТЕНИЯ м ввтсвсмсмв сиввтвъствт
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОбРЕТЕНИЙ И ОТНРЫТИЙ (21) 3562849/28-12 (22) 10.03.83 (46) 30.07.85. Бюл. У 28 (72) А.И. Кудинов (53) 683.5(088.8) (56) Авторское свидетельство СССР
Ф 646979, кл. А 47 С 17/12, 1977 (прототип). (54)(57) КРЕСЛО-КРОВАТЬ, содержащее основание, спинку, раскладывающиеся сидения, подлокотники с пазами и.,Я А 1169603 A вставку-ограждения, расположенные в пазах подлокотников с возможностью перемещения вдоль них, о т л и ч аю щ е е с я тем, что, с целью повышения удобства в пользовании, паз каждого подлокотника выполнен с выходами на его торцевую поверхность, обращенную в сторону трансформации кресла-кровати, а вставки-ограждения снабжены средствами.для фиксации их к сидению в положении кровати.
1169603
Изобретение относится к производству мебели, в частности к конструкции кресла-кровати.
Цель изобретения — повышение удобств в пользовании.

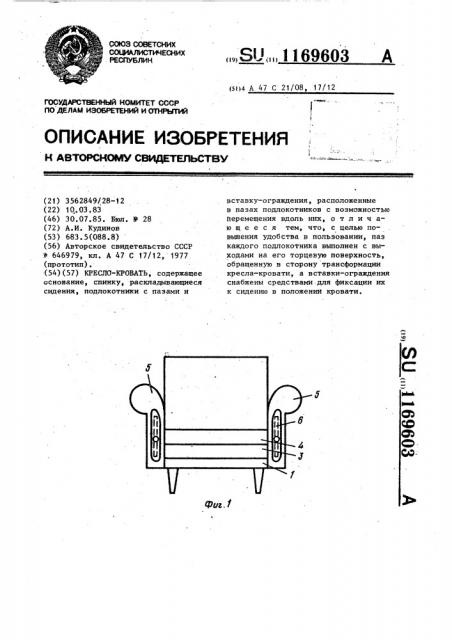

На фиг. 1 изображено кресло-кровать, вид спереди; на фиг. 2 — то же, вид сбоку; на фиг. 3 — креслокровать в положении кровати; на фиг.4— разрез А-А на фиг, 3; на фиг. 5— узел L на фиг. 4.
Кресло-кровать состоит из основания 1, головной 2, промежуточной 3, и ножной 4 подушек, подлокотников 5, вставок-ограждений 6, которые входят в пазы подлокотников 5. Головная 2, промежуточная 3 и ножная 4 подушки закреплены на осях 7 и 8 с возмож. ностью поворота вокруг них. Вставкаограждение 6 имеет защелку 9, которая состоит из подпружиненного болта 10 и втулки 11. Промежуточная 3 и ножная 4 подушки имеют накладки
12 с прорезями, 5 Кресло преобразуют в кровать следующим образом.
Разворачивают путем поворота вокруг оси 8 промежуточную 3 и ножную 4 подушки в горизонтальное положение, опускают головную подушку 2 в горизонтальное положение путем поворота ее вокруг оси 7, выдвигают одну из вставок-ограждений 6 из паза подло15 котника 5 и фиксируют возле промежуточной 3 и ножной 4 подушек, для чего нажимают на подпружиненный болт
10 защелки 9, чтобы его головка вышла из втулки 11, и заводят его в прорезь
20 накладки 12.
11 69603
