Устройство для прорезания отверстий в стене

Устройство для прорезания отверстий в стене

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ПРОРЕЗАНИЯ ОТВЕРСТИЙ В СТЕНЕ, содержащее установленную на продольной направляющей приводную каретку с закрепленной на ней консольно поперечной поворотной направляющей, на которой размещен ползун, несущий шпиндель с режущим инструментом и приводом, отличающееся тем, что, с целью расширения технологических возможностей путем применения режущего инструмента различного вида, оно снабжено шарнирно установленным на поперечной направляющей кронштейном , на котором установлен шпиндель, выполненный с возможиостью поворота в плоскости, параллельной поперечi ной направляющей. (Л о: со оо ND

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК,,l1 9 2 (5!)4 В 28 D 7/00 ®аза

Ц I" ъл ч.. .„ f3 авда®

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕНКЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТКРЬГЩЙ (21) 3570778/29-33 (22) 28.03.83: (4б) 30.07.85. Бюл. У 28 (72) И.И. Шварцер, В.Ф. Епишин, Б.И. Медников и В.Г. Чумаченко (71) Проектно-конструкторское бюро по механизации энергетического строительства Главэнергостроймеханизации (53) 679. 8. 053 (088. 8) (56) 1. Устройство для прорезания отверстий в стене. Проспект фирмы

"Кристенсен", ФРГ, 1981. (54) (57) УСТРОЙСТВО ДПЯ ПРОРЕЗАН Я

ОТВЕРСТИЙ В СТЕНЕ, содержащее установленную на продольной направляющей приводную каретку с закрепленной на ней консольно поперечной поворотной направляющей, на которой размещен ползун, несущий шпиндель с режущим инструментом и приводом, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических воэможностей путем применения режущего инструмента различного вида, оно снабжено шарнирно установленным на поперечной направляющей кронштейном, на котором установлен шпиндель, выполненный с возможностью поворота в плоскости, параллельной попереч- Р ной направляющей.

69827

2 новлена поперечная направляющая 4, зафиксированная болтом 6.

Поперечная направляющая 4 выполнена в виде трубы квадратного сечения. На одной из граней направляющей 4 закреплена зубчатая рейка 7.

На направляющей 4 размещен ползун 8 с шестерней 9, входящей в зацепление с рейкой 7 и жестко связанной с ру10 кояткой 10. На ползуне 8 жестко закреплен кронштейн 11, выполненный в виде трубы квадратного сечения и расположенный перпендикулярно поперечной направляющей 4. На кронштей15 не 11 смонтирован. шпиндель 12 посредством съемного хомута 13. На одном конце шпинделя 12 смонтирован привод, в качестве которого использован гидродвигатель 14, а на другом

20 конце — режущий инструмент: либо сверло 15, либо дисковая пила 16.

Устройство для прорезания отверстий в стене работает следующим об25 разом.

35

45

Устройство содержит. направляющую

1, на которой установлена приводная каретка 2, выполненная в виде пластины с продольными пазами для размещения направляющих поверхностей 50 продольной направляющей 1.

Привод 3 продольного перемещения каретки 2 может быть ручным или механическим любой известной конструкции. На каретке 2 консольно закрепле-55 на поперечная направляющая 4. Каретка 2 имеет гнездо 5 квадратного сечения, в которое одним концом уста1 11

Изобретение относится к устройствам для резки, например, бетона, а именно к устройствам для прорезания отверстий в стене (бетонной или каменной), и может быть использовано в промьппленном и гражданском строительстве при прокладке коммуникаций.

Известно устройство для прорезания отверстий в стене, содержащее установленную на продольных направляющих приводную каретку с закрепленной на ней сонсольно поперечной направлякн ей, на которой размещен ползун, несущий шпиндель с режущим инструментом и,приводом 11.

Недостатком данного устройства является то, что им можно обрабатывать изделие только одним видом инструмента — диском.

Цель изобретения — расширение те::нологических возможностей путем применения режущего инструмента различного вида.

Доставленная цель достигается тем, что устройство для прорезания отверстий в стене, содержащее установленную на продольной направляющей приводную каретку с закрепленной на ней консольно поперечной поворотной направляющей, на которой размещен ползун, несущий шпиндель с режущим инструментом и приводом, снабжено шарнирно установленным на поперечной направляющей кронштейном, на котором установлен шпиндель, выполненный с возможностью поворота в плоскости, параллельной поперечной направляющей.

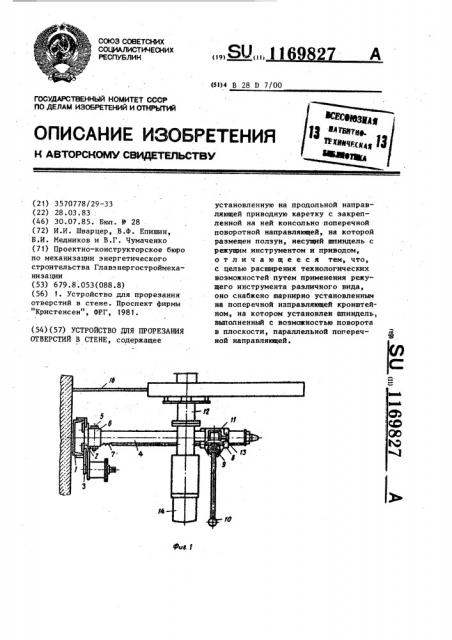

На фиг. 1 схематически изображено устройство для прорезания отверстий в стене в комплекте с дисковой пилой; на фиг. 2 — то же, в комплекте со сверлом.

На стене производят разметку.

По разметке к стене прикрепляют продольную направляющую 1 с кареткой 2.

В зависимости от формы (круглой или прямоугольной) прорезаемого отверстия осуществляют сборку устройства с необходимой пространственной ориентировкой шпинделя 12. При прорезании отверстий прямоугольной формы применяют дисковую пилу 16. Нри этом шпиндель 12 располагают параллельно стене. Для этого освобождают болты съемного хомута 13 и надевают его на кронштейн 11 так, чтобы ось шпинделя 12 располагалась перпендикулярно оси поперечной направляющей 4.

Поперечную направляющую 4 вставляют в гнездо 5 так, чтобы плоскость дисковой пилы 16 была параллельна продольной направляющей 1, и зажимают болтом 6. При этом ось шпинделя 12 параллельна обрабатываемой стене.

Включают гидромотор 14. Дисковая пила 16 приводится во вращение. Вращая рукоятку 10, подводят пилу 16 к обрабатываемой стене и осущест- . вляют врезку. Приводят в действие привод 3 и, перемещая каретку 2, осуществляют резку. Для осуществления резки по другим линиям разметки производят перестановку продольной направляющей 1. Резку производят описанным образом.

Фиа 2

Составитель В.Булеков

Редактор К.Волощук ТехредС.Йовжий Корректор А.ТЯско

Заказ 4658/15 Тираж 552 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

3 1

При прорезании круглого отверстия применяют сверло 15. При этом ось шпинделя должна быть расположена перпендикулярно к обрабатываемой стене. Для этого освобождают болты, съемного хомута 13, снимают его вместе со шпинделем 12 с кронштейна 11 и поворачивают на 90 в плоскости, параллельной поперечной íà: правляющей,.затем надевают хомут 13 опять на кронштейн 11 и фиксируют болтами. После этого поперечную

169827 4 направляющую 4 вынимают из гнезда

5, поворачивают на 90 вокруг своей продольной оси и фиксируют в гнездо

5 болтом 6, ориентируя таким образом в пространстве сверло 15 по разметке, на обрабатываемой стене.

Изобретение позволяет расширить технологические возможности устрой1О ства за счет воэможности использования нескольких видов режущего инструмента.
