Реферат



1. ПОКРЫТИЕ ЗДАНИЯ, включающее четырехгранные пирамидальные л f.. 7 J пластинчатые элементы, соединенные между собой в структурную плиту на уровне нижних бортовых кромок пирамид, отличающееся тем, что, с целью повышения несущей способности , обеспечения пространственной работы и снижения веса покрытия, оно снабжено верхней и нижней перекрестными системами , при этом верхняя перекрестная система выполнена в виде балочных элементов , объединяющих верщины пирамидальных элементов в продольном направлении покрытия, и размещенными между ними в поперечном направлении балкамивставками , а нижняя перекрестная система выполнена в виде арматурных элементов, размещенных в двух взаимно перпендикулярных направлениях в нижних бортовых кромках пирамид.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„SU„„1170089

СЮ4 E 04 В 700

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGHOMY СВИДЕТЕЛЬСТВУ юг 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3572994/29-33 (22) 04.04.83 (46) 30.07.85. Бюл. № 28 (72) Н. А. Шаишмелашвили (71) Тбилисский зональный научно-исследовательский и проектный институт типового и экспериментального проектирования жилых и общественных зданий (53) 69.024.25 (088.8) (56) Авторское свидетельство СССР № 924295, кл. Е 04 В 7/00, 1980.

Каталог рекомендуемых типов пространственных конструкций для общественных зданий с большими пролетами. Ленинград:

Стройиздат, 1977, с. 30 — 31. (54) (57) 1. ПОКРЫТИЕ ЗДАНИЯ, включающее четырехгранные пирамидальные пластинчатые элементы, соединенные между собой в структурную плиту на уровне нижних бортовых кромок пирамид, отличающееся тем, что, с целью повышения несущей способности, обеспечения пространственной работы и снижения веса покрытия, оно снабжено верхней и нижней перекрестными системами, при этом верхняя перекрестная система выполнена в виде балочных элементов, объединяющих вершины пирамидальных элементов в продольном направлении покрытия, и размещенными между ними в поперечном направлении балкамивставками, а нижняя перекрестная система выполнена в виде арматурных элементов, размещенных в двух взаимно перпендикулярных направлениях в нижних бортовых кромках пирамид.

1170089

2. Покрытие по п. 1, отличающееся тем, что, с целью увеличения площади перекрываемого пролета, пирамидальные элементы установлены рядами в одном направлении с зазорами друг от друга, в которых

Изобретение относится к строительству и может быть использовано для покрытия общественных и промышленных зданий.

Целью изобретения является повышение несущей способности, обеспечение пространственной работы и снижение веса покрытия.

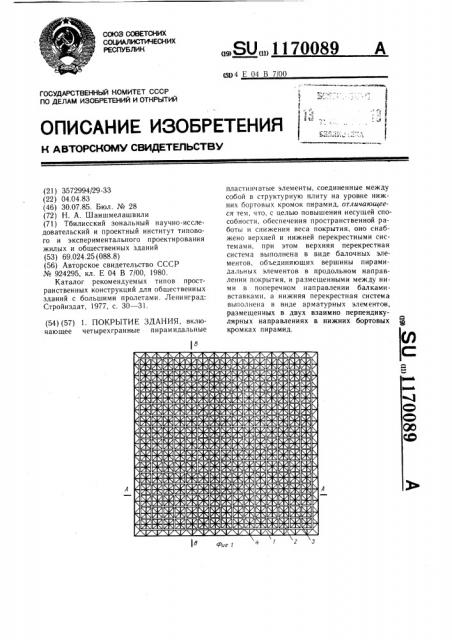

На фиг. 1 показано покрытие, общий вид в плане; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — фрагмент плана покрытия протяженного сооружения; на фиг. 4 — то же, с использованием плит покрытия в виде пластин; на фиг. 5 — фрагмент покрытия здания с использованием цилиндрических оболочек; на фиг. 6 — разрез Б — Б на фиг. 3 — 5; на фиг. 7 — разрез  — В на фиг. 1; на фиг. 8 — разрез à — Г на фиг. 3; на фиг. 9— разрез Д вЂ” Д на фиг. 4; на фиг. 10 — разрез Š— Е на фиг. 5; на фиг. 11 — схема объединения пластинчатых пирамид между собой в линейных элементах покрытия; на фиг. 12 сечение Ж вЂ” Ж на фиг.И; на фиг. 13 схема объединения пластинчатых пирамидальных элементов; на фиг. 14 — сечение К вЂ” К на фиг. 13.

Покрытие здания включает пирамидальные пластинчатые элементы 1, верхнюю перекрестную систему в виде балочных элементов 2 и балок-вставок 3, нижнюю перекрестную систему в виде арматурных элеменразмещены плиты покрытия в виде пластин или цилиндрических оболочек, опертых на нижние бортовые кромки пирамидальных элементов. тов 4, размещенных в двух взаимно перпендикулярных направлениях в нижних бортовых кромках пирамидальных элементов 1, плиты покрытия в виде пластин 5 или ци5 линдрических оболочек 6.

Монтаж покрытия производят следующим образом.

Объединяют пластинчатые пирамидальные элементы 1 в линейных элементах покрытия. Изготовленные таким образом пространственные фермы-балки устанавливают в проектном положении. При квадратном плане (или близком к квадратному) пирамидальные элементы объединяют между собой с помощью преднапряжения арматуры, проходящей в отверстиях по нижним кромкам пирамидальных элементов 1 и балками-вставками 3 (фиг. 1).

Для протяженных сооружений (например, покрытие перронов) пространственные фермы-балки можно разместить в монтажном положении по несущим конструкциям вплотную, без дополнительного соединения последних преднапряженной арматурой и вставками-балками (фиг. 3) или с зазорами друг от друга, в которых размещены плиты покрытия в виде пластин 5 или цилиндрических оболочек 6 (фиг. 4 и 5) .

1170089!! 70089!

170089 фига

К-К

Составитель Л. Цулейскири

Редактор Н. Горват Техред И. Верес Корректор А. Обручар

Заказ 4680/28 Тираж 696 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
