Реферат



СТРОИТЕЛЬНЫЙ БЛОК, содержащий расположенные рядами цилиндрические элементы, соединенные между собой, отличающийся тем, что, с целью повышения прочности и сейсмостойкости стенового ограждения из блоков, цилиндрические элементы выполнены сплошными из горной породы и соединены между собой кладочным раствором, заполняюшим зазоры между цилиндрическими элементами, причем блок по противолежащим боковым граням выполнен с габаритными выступами из железобетона вдоль лицевых граней с образованием между выступами паза, ограниченного по глубине боковыми поверхностями цилиндрических элементов. О о ;о

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„,Я(.1„„1170090 д ц4 Е 04 С 1/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР по делАм изОБРетений и ОткРытий

/у ". г

ОПИСАНИЕ ИЗОБРЕТЕНИЯ "":

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ 3

CO

CO О

CO (21) 3400182/29-33 (22) 17.02.82 (46) 30.07.85. Бюл. № 28 (72) В. К. Бублик и Ф. П. Спиваков (71) Молдавский научно-исследовательский и проектно-конструкторский институт строител ьн ых м атер и алов (53) 624.012.2 (088.8) (56) Авторское свидетельство СССР № 555209, кл. Е 04 В 2/02, 1975.

Свидетельство о полезности Франции № 2068714, кл. Е 04 С 2/00, 1971. (54) (57) СТРОИТЕЛЬНЫЙ БЛОК, содержаший расположенные рядами цилиндрические элементы, соединенные между собой, отличающийся тем, что, с целью повышения прочности и сейсмостойкости стенового ограждения из блоков, цилиндрические элементы выполнены сплошными из горной породы и соединены между собой кладочным раствором, заполняюшим зазоры между цилиндрическими элементами, причем блок по противолежашим боковым граням выполнен с габаритными выступами из железобетона вдоль лицевых граней с образованием между выступами паза, ограниченного по глубине боковыми поверхностями цилиндрических элементов.

Изобретение относится к строительству, а именно к конструкциям стеновых блоков, например из природного камня, и может быть использовано при строительстве зданий и сооружений.

Цель изобретения — повышение прочности и сейсмостойкости стенового ограждения из блоков.

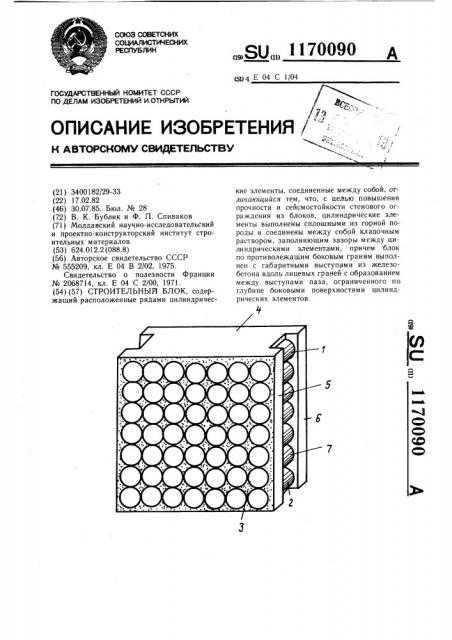

На чертеже изображен стеновой блок в аксонометрии.

Стеновой блох 1 состоит из уложенных рядами горизонтально друг на друга элементов 2 цилиндрической формы. Сцепление элементов между собой обеспечивается кладочным раствором 3. По боковым поверхностям блока выполнено железобетонное об- 15 рамление 4 с габаритными выступами 5 и 6, при этом между ними образуется паз сложной формы 7, образованный путем соприкасания полуокружностей составляющих элементов 2. В результате паз 7 имеет пере20 менное сечение, что повышает сцепление элементов 2 с кладочным раствором 3.

Стеновой блок набирается из элементов и обрамляется железобетоном в формах.

Формовка составных блоков из цилиндрического камня осуществляется по следующей технологии.

Пакет цилиндрических камней, установленный на поддон в шахте и имеющих зазоры между составляющими элементами за счет их формы, устанавливается в форму клешевым захватом. Захват имеет волнообраз ную рабочую поверхность, повторяющую очертания поверхности пакета, и два ограничителя для торцовых поверхностей пакета.

По периметру блока укладывается металлическая арматура.

Затем в форму бетоноукладчиком типа

СМЖ вЂ 1 подается цементно-песчаный раствор М50 с осадкой конуса ОК вЂ” 10 см, заполняющий зазоры между камнями. После вибрации в течение 1 — 2 мин производится дозаливка раствора и повторение вибрации.

Затем форма подается на пост выдержки, где находится в течение суток. После этого форма распалубливается, а блок доставляется на склад готовой продукции. Через 7 сут вызревания стеновые блоки составной конструкции могут отгружаться потребителю.
