Реферат



ВОДОВОЗД Т11НЫЙ ОРОСИТЕЛЬ, включающий корпус с соплами, отличающийся тем, что, с целью повышения эффективности пылеподавления за счет увеличения длины активной зоны действия факела орошения , он снабжен насадкой с отверстиями для подсоса воздуха, в которой выполнены параллельно ее продольной оси каналы длиной в 610 раз больше, чем их диаметр,при этом каналы размещены напротив сопел , а насадка установлена с регулируемым зазором на выходе корпуса. о S

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧ ЕСНИХ

РЕСПУБЛИН (5!)4 Е 21 F 5/02 (l

1 Ц

ЯВЛЯЯ ул

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

2

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3711759/22-03 (22) 13.01.84 (46) 30.07.85. Бюл. Р 28 (72) А.О. Жунусов и Л.И. Рыжих (71) Карагандинское отделение Восточного научно-исследовательского института по безопасности работ в

ropной промышленности (53) 622.807.002.54(088.8) (56) Оборудование и приборы для комплексного обеспыливания угольных шахт, разрядов и обогатительных фабрик. Каталог. М.:ЦНИИЭПуголь, 1979, с. 96, рис. 98.

Справочник по борьбе с пылью в горнодобывающей промышленности.

M.: Недра, 1982, с. 67, рис. 2.22.

„„80„„ 70165 A (54) (57) ВОДОВОЗДУШНЫЙ ОРОСИТЕЛЬ, включ ающий корпус с соплами, о т л и ч а ю шийся тем, что, с целью повышения эффективности пылеподавления за счет увеличения длины активной зоны действия факела орошения, он снабжен насадкой с отверстиями для подсоса воздуха, в которой выполнены параллельно ее продольной оси каналы длиной в 610 раз больше, чем их диаметр,при этом каналы размещены напротив сопел, а насадка установлена с регулируемым зазором на выходе корпуса.

165

Составитель А, Губайловский

Редактор Т. Парфенова Техред М.Гергель Корректор И. Эрдейи

Заказ 4685/3 1 Тираж 446 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

1 1170

Изобретение относится к горной промышленности и может быть использовано для снижения запыленности воздуха в забоях очистных и подготовительных выработок. 5

Цель изобретения — повышение эффективности пылеподавления за счет увеличения длины активной эоны действия факела орошения.

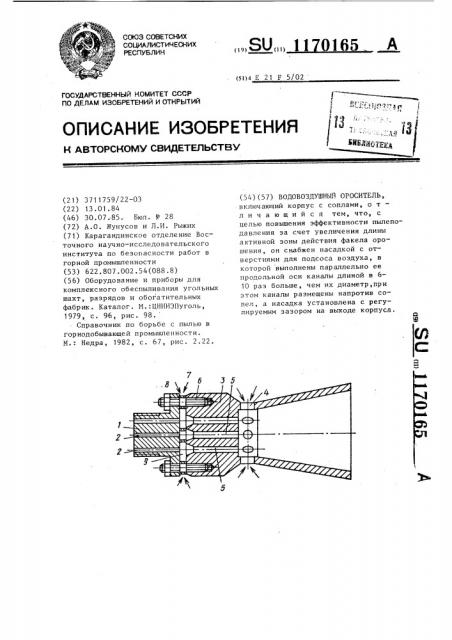

На чертеже изображен водовоздушный1О ороситель, продольный разрез.

Ороситель имеет корпус 1 с соплами 2, насадку 3 с отверстиями 4 для подсоса воздуха. Насадка выполнена с параллельными ее продольной I5 оси каналами 5, количество которых соответствует количеству сопел в корпусе. При помощи шпильки 6, шайбы 7, гайки 8 насадка установлена относительно корпуса с регулируемым 20 зазором 9. Длина каналов 5 равна

6-10 их диаметрам, а диаметр — 1,52 диаметра сопла в корпусе.

Водовоздушный ороситель работает следующим образом.

Водовоздушная смесь под давлением поступает в сопла 2 корпуса 1.Струи водовоэдушной смеси, выходя иэ корпуса, попадают во внутреннюю полость (каналов 5, подсасывая через регулируемый зазор 9 воздух, перемешиваются с ним и образуют факелы тонкодиспергированной водовоздушной смеси.

Последние, выходя из каналов, попадают во внутреннюю полость насадки

3 и, подсасывая через отверстия

4 воздух, перемешиваются с ним, и на выходе из насадки образуется более плотный и более тонкодиспергированный факел орошения с длиной актив.ной зоны действия до 4 м.
