Поршневая машина с гидростатической силовой передачей

Поршневая машина с гидростатической силовой передачей

Иллюстрации

Показать все

Реферат



ПОРШНЕВМ МАШИНА С ГИДРОСТАТИЧЕСКОЙ СИЛОВОЙ ПЕРЕДАЧЕЙ, содержащая установленные в корпусе вал, связанный с ним кривошипно-кулисный механизм, состоящий из подвижно установленных кулисы и ползуна, два оппозитно расположенных цилиндра, установленных в них с образованием рабочих камер, связанные с кулисой поршни и две сообщенные каналами через распределители с источником смазывающей жидкости гидростатические камеры , образованные двумя установленными на кривошипно-кулисном механизме цилиндрами и размещенными в них подпружиненными дополнительными поршнями, отличающаяся тем, что, с целью повышения надежности , поршни жестко закреплены на кулисе, цилиндры гидростатических камер образованы выполненными в ползунах соосными расточками и рабочими поверхностями кулисы, дополнительные поршни установлены на шейке вала и жестко связаны между собой, каналы сообщения с источником смазывающей жидкости расположены в теле кулисы,.а распределители выполнены в виде установленных в каналах кулисы подпружиненных клапанов.

СОЮЗ СОИЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИН (53) 4 Г 01 В 9/00

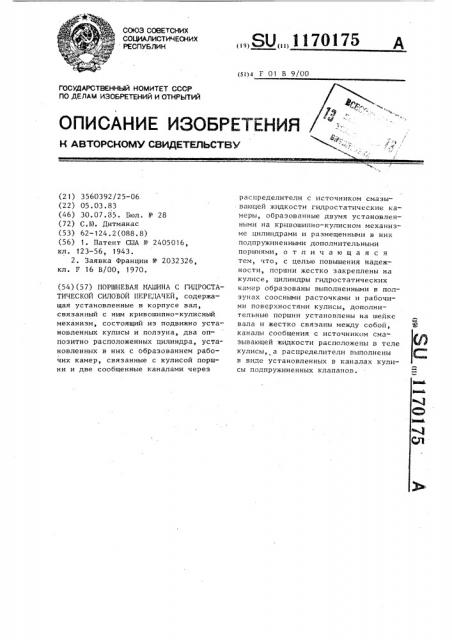

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ HOMHTET СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНР6П ИЙ (21) 3560392/25-06 (22) 05.03.83 (46) 30.07.85. Бюл. № 28 (72) С.Ю. Дитманас (53) 62-124.2(088.8) (56) 1. Патент США ¹ 2405016, кл. 123-56, 1943.

2 ° Заявка Франции № 2032326, кл. Г 16 В/00, 1970. (54) (57) ПОРШНЕВАЯ КАШИНА С ГИДРОСТАТИЧЕСКОИ СИЛОВОЙ IIEPE;IA IEli, содержащая установленные в корпусе вал, связанный с ним кривошипно-кулисный механизм, состоящий из подвижно установленных кулисы и ползуна, два оппозитно расположенных цилиндра, установленных в них с образованием рабочих камер, связанные с кулисой поршни и две сообщенные каналами через

„„SU„„1170175 А распределители с источником смазывающей жидкости гидростатические камеры, образованные двумя установленными на кривошипно-кулисном механизме цилиндрами и размещенными в них подпружиненными дополнительными поршнями, отличающаяся тем, что, с целью повышения надежности, поршни жестко закреплены на кулисе, цилиндры гидростатических камер образованы выполненными в ползунах соосными расточками и рабочими поверхностями кулисы, дополнительные поршни установлены на шейке вала и жестко связаны между собой, каналы сообщения с источником смазывающей жидкости расположены в теле кулисы, а распределители выполнены в виде установленных в каналах кулисы подпружиненных клапанов.

1170175

Изобретение относится к машиностроению и может быть использовано как ведущая или ведомая поршневая машина, предпочтительно как двигатель внутреннего сгорания или компрессор.

Известна поршневая машина с кулисным приводом (1 .

Однако для известной машины ха-. рактерна надежность, обусловленная 1О большими потерями на трение в кулисном механизме °

Известна поршневая машина с гидростатической силовой передачей, содержащая установленные в корпусе вап 15 связанный с ним кривошипно-кулисный механизм, два оппозитно расположенных цилиндра, установленные в них с образованием рабочих камер, связанные с кулисой поршни и две сооб- р0 щенные каналами через распределители с источником смаэывающей жидкости гидростатические камеры, образованные двумя установленными на кривошипно-кулисном механизме цилиндрами 2g и размещенными в них подпружиненными дополнительными поршнями f2 ).

Б известной поршневой маыине гидростатическая передача происходит не во всех тактах рабочего цикла, поэтому не исключена возможность повышенного трения на рабочих поверхностях кривошипно-кулисного механизма и как следствие этого снижается надежнос а.ины чь поршневои м ы

Цель изобретения — повышение надежности поршневой маыины.

Указанная цель достигается тем, что в поршневой машине с гидростатической с-: ловой передачей, содержацей "10 уста ..вленные в. корпусе вал, связанны. . с ним кривошипно-кулисный мехаииэ, состоящий из подвижно установлен;.ых кулисы и ползуна, два оппоэитно расположенных цилиндра, установленные в них с образованием рабочих камер, связанные с кулисой поршни, две сообценные каналами через распределители с источником смаэывающей жидкости гидростатические камеры, об-50 разованные двумя установленными на кривошипно-кулисном механизме цилиндрами и размещенными в них подпружиненными дополнительными поршнями, поршни жестко закреплены на кулисе, цилиндры гидростатических камер образованы выполненными в ползунах соосными расточками и рабочими поверхностями кулисы, дополнительные поршни установлены на шейке вала и жестко связаны между собой, каналы сообщения с источником смазывающей жидкости расположены в теле кулисы, а распределители выполнены в виде установленных в каналах кулисы подпружиненных клапанов.

На фиг. 1 изображена поршневая машина с гидростатической силовой передачей, общий вид; на фиг.2 узел установки дополнительных поршней »а шейке вала.

Поршневая машина с гидростатической силовой передачей содержит корпус 1, установленный в нем вал 2 и связанный с ним кривошипно-кулисный механизм, состоящий из кулисы 3 и подвижно установленного в ней ползуна 4. В корпусе 1 выполнены два оппозитно расположенных цилиндра 5 и 6, в которых размещены жестко связанные с кулисой 3 подпружиненные поршни 7 и 8 с образованием рабочих камер 9 и 10. На сферической шейке 11 вала

2 установлены два жестко связанные между собой болтами 12 дополнительные поршня 13 и 14, размеценные в цилиндрах 15 и 16, которые выполнены в ползуне 4.

Дополнительные поршни 13 и 14, цилиндры 15 и 16 и рабочие поверхности 17 и 18 кулисы 3 образуют гидростатические камеры 19 и 20, которые каналами 21 и 22 с установленными в них подпружиненными клапанами 23 и

24 сообщены с источником смазывающей жидкости. При работе порыневой машины с гидростатической силовой передачей происходит вращение вала 2, плоско-параллельное перемецение ползуна 4 и возвратно-поступательное перемещение кулисы 3, а следовательно и жестко связанных с нею поршней

7 и 8 с изменением объема рабочих камер 9 и 10 в цилиндрах 5 и 6.

Усилие от вала 2 на кулису 3 передается .через смазывающую жидкость гидростатических камер 19 и 20, при этом утечки смазывающей жидкости в период образования пониженного давления в гидростатической камере, соответствуюцей рабочей камере при нерабочем такте, компенсируются поступлением смазывающей жидкости через один из каналов 21 и 22 с открытием одного из клапанов 23 или 24.

1)70)75

ПримЕнение предлагаемой поршневой машины благодаря наличию рассмотренной гидростатической передачи позволяет значительно повысить ее надежнос, ь; так как снижаются сиг лы трения на поверхностях трения кривошипно — кулисного механизма, 1170175

zg r4

Щгг.
