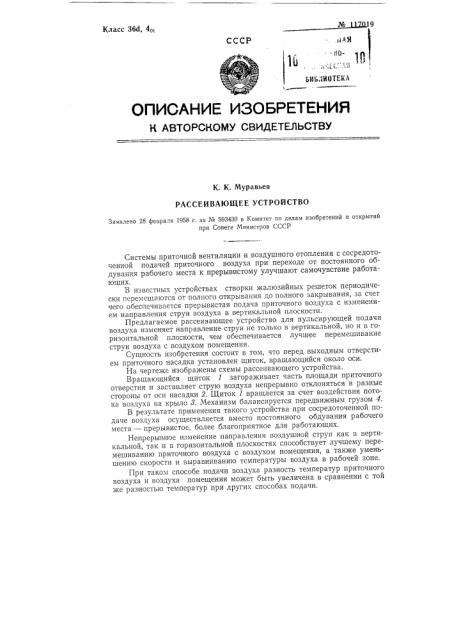

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

К К Муравьев

РАССЕИВАЮЩЕЕ УСТРОЙСТВО

Заявлено 28 февраля 1958 г. 3a № 593430 в Комитет по делам изобретений и открытий при Совете Министров СССР

Системы приточной вентиляции и воздушного отопления с сосредоточенной подачей приточного воздуха при переходе от постоянного обдувания рабочего места к прерывистому улучшают самочувствие работающих.

В известных устройствах створки жалюзийных решеток периодически перемещаются от полного открывания до полного закрывания, за счет чего обеспечивается прерывистая подача приточного воздуха с изменением направления струи воздуха в вертикальной плоскости.

Предлагаемое рассеивающее устройство для пульсирующей подачи воздуха изменяет направление струи не только в вертикальной, но и в горизонтальной плоскости, чем обеспечивается лучшее перемешивание струи воздуха с воздухом помещения.

Сущность изобретения состоит в том, что перед выходным отверстием приточного насадка установлен щиток, вращающийся около оси.

На чертеже изображены схемы рассеивающего устройства.

Вращающийся щиток 1 загораживает часть площади приточного отверстия и заставляет струю воздуха непрерывно отклоняться в разные стороны от оси насадки 2. Шиток 1 вращается за счет воздействия потока воздуха на крыло 8. Механизм балансируется передвижным грузом 4.

В результате применения такого устройства при сосредоточенной подаче воздуха осуществляется вместо постоянного обдувания рабочего места — прерывистое, более благоприятное для работающих.

Непрерывное изменение направления воздушной струи как в вертикальной, так и в горизонтальной плоскостях способствует лучшему перемешиванию приточного воздуха с воздухом помещения, а также уменьшению скорости и выравниванию температуры воздуха в рабочей зоне.

При таком способе подачи воздуха разность температур приточного воздуха и воздуха помещения может быть увеличена в сравнении с той же разностью температур при других способах подачи. № 117019

Рассеивающее устройство с вращающимся щитком может быть применено и для осуществления прерывистого обдувания в воздушных душах, веерных агрегатах и в настольных вентиляторах.

Предмет изобретения

Рассеивающее устройство для пульсирующей сосредоточенной подачи воздуха, о т л и ч а ю щ е е с я тем, что, с целью лучшего перемешивания приточной струи воздуха с окружающим воздухом путем изменения направления ее как в вертикальной, так и горизонтальной плоскостях, перед выходным отверстием установлен щиток, вращающийся около оси насадки.
