Реферат



1. Воздухоструйная установка, содержащая жидкостную емкость с трубопроводами подвода и отвода жидкостной среды и струйное устройство с патрубком подвода пассивной среды, соединенным через регулирующий клапан с жидкостной емкостью, и патрубком подвода активной среды, соединенным через переключающий клапан с магистралью подвода сжатого воздуха, причем последняя через переключающий клапан одновременно соединена с жидкостной емкостью , отличающаяся тем, что, с целью упрощения эксплуатации, установка снабжена установленной между трубопроводами подвода и отвода среды клапанной коробкой с всасывающим и нагнетательным клапанами и межклапанной полостью, причем последняя сообщена с жидкостной емкостью, г всасывающий и нагнетательный клапаны расположены соответственно со стороны трубопровода подвода и отвода жидкостной среды. 2. Установка по п. 1, отличающаяся тем, что, с целью расщирения диапазона работы, площадь сечения кольцевого зазора у выходного сечения активного сопла струйного устройства равна 1,2-2,3 площади сечения последнего, а образующая пассивного сопла с образующей внешней поверхности актив (Л ного сопла имеет угол, равный 4-6°. Приоритет по пунктам: 08.05.80 по п. 2. со 05

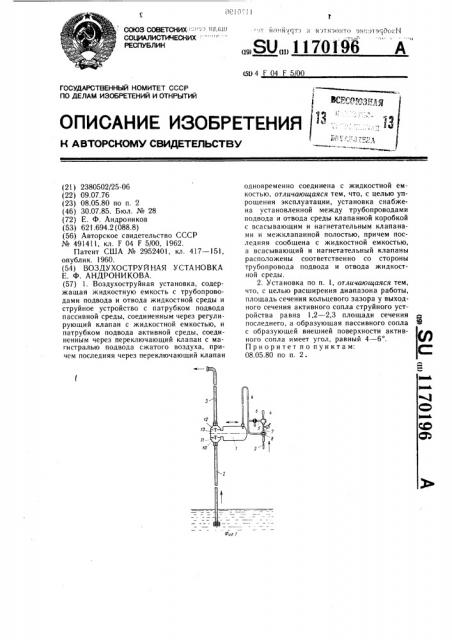

СОЮЗ СОВЕТСКИХ - "- - пдвш

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК йонйуот» н нэтн. опто зн..отв". 0ое(1

„„SUÄÄ 1170196 А (51) 4 F 04 F 5 00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ВСяг г! язг-";, g

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1 ;: . -13

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 2380502/25-06 (22) 09.07.76 (23) 08.05.80 по п. 2 (46) 30.07.85. Бюл. № 28 (72) Е. Ф. Андроников (53) 621.694.2 (088.8) (56) Авторское свидетельство СССР № 491411, кл. F 04 F 5/00, 1962.

Патент США № 2952401, кл. 417 — 151, опублик. 1960. (54) ВОЗДУХОСТРУЙ НАЯ УСТАНОВКА

Е. Ф. АНДРОНИКОВА. (57) 1. Воздухоструйная установка, содержащая жидкостную емкость с трубопроводами подвода и отвода жидкостной среды и струйное устройство с патрубком подвода пассивной среды, соединенныи через регулируюгций клапан с жидкостной емкостью, и патрубком подвода активной среды, соединенным через переключающий клапан с магистралью подвода сжатого воздуха, причем последняя через переключающий клапан одновременно соединена с жидкостной емкостью, отличающаяся тем, что, с целью упрощения эксплуатации, установка снабжена установленной между трубопроводами подвода и отвода среды клапанной коробкой с всасывающим и нагнетательным клапанами и межклапанной полостью, причем последняя сообщена с жидкостной емкостью, а всасывающий и нагнетательный клапаны расположены соответственно со стороны трубопровода подвода и отвода жидкостной среды.

2. Установка по п. 1, отличающаяся тем, что, с целью расширения диапазона работы, плошадь сечения кольцевого зазора у выходного сечения активного сопла струйного устройства равна 1,2 — 2,3 площади сечения последнего, а образующая пассивного сопла с образующей внешней поверхности активного сопла имеет угол, равный 4 — 6 .

Приоритет по пунктам:

08.05.80 по п. 2.

1170196

Изобретение относится к струйной технике и может быть использовано в воздухоструйных установках для перекачки жидкостной среды.

Цель изобретения — упрощение эксплуатации и расширение диапазона работы воздухоструйной установки.

На фиг. 1 представлена воздухоструйная установка; на фиг. 2 — струйное устройство воздухоструйной установки, продольный и разрез.

Воздухоструйная установка содержит жидксстную емкость 1 с трубопроводами

2 и 3 подвода и отвода жидкостной среды и струйное устройство 4 с патрубком 5 подвода пассивной среды, соединенным через регулирующий клапан 6 с жидкостной емкостью 1, и патрубком 7 подвода активной среды, соединенным через переключающий клапан 8 с магистралью 9 подвода сжатого воздуха, причем последняя через переключающий клапан 8 одновременно соединена с жидкостной емкостью 1. Установка снабжена установленной между трубопроводами 2 и 3 подвода и отвода среды клапанной коробкой 10 с всасывающим и нагнетательным клапанами l l и 12 и межклапанной полостью 13, причем последняя сообщена с жидкостной емкостью 1, а всасывающий и нагнетательный клапаны 11 и 12 расположены соответственно со стороны трубопровода подвода 2 и отвода 3 жидкостной среды.

Площадь сечения кольцевого зазора 14 N и выходного сечения 15 активного сопла 16 струйного устройства 4 равна 1,2 — 2,3 площади сечения последнего, а образующая пассивного сопла 17 с образующей внешней поверхности активного сопла 16 имеет угол ос, равный 4 — 6 Переключающий клапан 8 устанавливают в положение, при котором магистраль 9 подвода сжатого воздуха сообщена с патрубком 7 подвода активной среды в струйное устройство 4, и открывают регулирующий клапан 6, вследствие чего патрубок 5 подвода пассивной среды сообщается с жидкостной емкостью 1. Сжатый воздух подают по магистрали 9 в активное сопло 16 струйного устройства 4. Истекая из сопла 16, сжатый воздух создает разрежение в патрубке 5 подвода пассивной среды, а, следовательно, и в жидкостной емкости 1, что приводит к открытию всасывающего клапана 11 в клапанной коробке 10 и поступлению по трубопроводу 2 жидкостной среды в жидкостную емкость 1. После наполнения жидкостной емкости 1 регулирующим клапаном 6 перекрывают патрубок 5 подвода пассивной среды в струйное устройство 4 и при помощи переключающего клапана 8 перекрывают патрубок 7 подвода активной среды и сообщают магистраль 9 подвода сжатого воздуха с жидкостной емкостью 1. Сжатый воздух, поступая в жидкостную емкость

2, выдавливает из последней жидкость, которая через нагнетательный клапан 13 по трубопроводу 3 отвода жидкостной среды поступает потребителю. После опорожнения жидкостной емкости 1 описанный цикл работы воздухоструй ной установки повторяется.
