Реферат



УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ ИЗОЛИРОВАННЫХ БИОЛОГИЧЕСКИХ ОБЪЕКТОВ, состоящее из фиксаторов для размещения между ниьш объекта исследования с каналами для подведения микроэлектрода, отличающееся тем, что, с целью . избирательного влияния условий среды на каждую из поверхностей объекта исследования и получения дополнительной информации о его функциональном состоянии, в фиксаторах вьтолнены открытые в сторону соединения камеры с каналами для подвода и отвода перфузионной среды , при этом один фиксатор имеет углубление, а второй - соосный выступ, соответствующий по форме углублению. сл м о со со 7 /О

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (у)4 G 01 N 33/48

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Цц:: Чл

Н ABTOPGKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3505881/28-13 ,(22) 20 .10 ° 82 (46) 30.07.85. Бюл. Р 28 (72) А.И. Соловьев, С.А. Берштейн, И.А. -Назарук и В.Н. Балан .(71) Ордена Трудового Красного Знамени институт физиологии им. А.А. Бо. гомольца (53) 624.217 (088.8) (56) Jwirus Е.R. and Weiss H.S.

In vitro tissue oxygen tension

iп the rabbit aortic arch. Athe

rosclегоsis. 1977, 28, р. 223-232. (54)(57) УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ ИЗОЛИРОВАННЫХ БИОЛОГИЧЕСКИХ

ОБЪЕКТОВ, состоящее из фиксаторов

ÄÄSUÄÄ 1170349 А для размещения между ними объекта исследования с каналами для подведения микроэлектрода, о т л и ч а— ю щ е е с s тем, что, с целью избирательного влияния условий среды на каждую из поверхностей объекта исследования и получения дополнительной информации o его

1 функциональном состоянии, в фиксаторах выполнены открытые в сторону соединения камеры с каналами для подвода и отвода перфузионной сре. ды, при этом один фиксатор имеет углубление, а второй — соосный выступ, соответствующий по форме углублению.

1170349

Составитель Н. Земляк

Редактор M. Недолуженко Техред М.Кузьма

Корректор М ° Роэман

Подписное

Заказ 4699/41 Тираж 897

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к биологии и медицине и может быть использовано для изучения влияния избирательного изменения параметров среды, контактирующей с наружной и внут- S ренней поверхностями биологических объектов, на.функциональные характеристики исследуемых препаратов.

Целью изобретение является избирательное влияние условий среды на каждую иэ поверхностей объекта исследования и получение дополнительной информации о его функциональном состоянии.

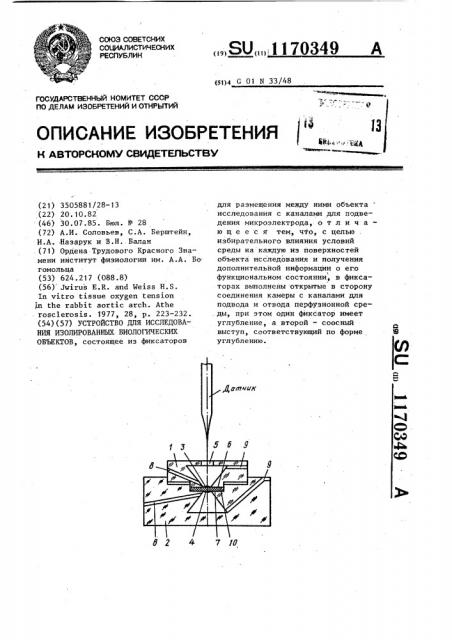

На чертеже изображено устройство, для исследования изолированных биологических объектов, общий вид.

Устройство содержит камеру 1 и 2, полости которых выполнены в форме конуса с отверстиями 3 и 4 на его вер- б шине. Соосно с этими отверстиями у основания конусообразной полости . камеры 1 имеется отверстие 5, предназначенное для введения в объект исследования датчиков соответствующе-2 го измерительного устройства (не показано) . Камера 1 имеет выступ 6, ко) торому по форме и размерам соответствует углубление 7 камеры 2. В каждой камере расположены впускные 30

8 для подачи перфузионного раствора и выпускные 9 каналы для его отсоса от объекта исследования 10.

Устройство работает следующим образом.

В углубление 7 камеры 2 помещают исследуемый препарат 10 и с помощью выступа 6 камеры 1 жестко его фиксируют. Устройство и соединенные с ним перфуэионные системы каждой из камер термостатируют. По каналам 8 камер 1 и 2 подают буферный раствор заданного состава, контактирующий с исследуемым объектом 10 через отверстия 3 и 4. Буферные растворы между собой не смешиваются и раздельно перфузируют каждую из поверхностей исследуемого препарата 10, так как он является границей раздела между ними. В отверстие 5 камеры

1 вводят датчики в конусообразную полость камеры и далее. через соосное с ним отверстие 3 объект исследования 10. Результаты исследования фиксируют с помощью автоматических регистрирующих приборов.

Предлагаемое устройство по сравнению с известными позволяет избирательно воздействовать на каждую из поверхностей биологического объекта (стенки полых органов, кровеносные сосуды и т.д.) буферными растворами разного солевого или газового состава, а также различными фармакологическими веществами и исследовать влияние такого избирательного воздействия на функциональные характеристики биологических объектов, что существенно расширяет функциональные возможности устройства для исследования биологических объектов
