Кассета для герметизации полупроводниковых приборов

Кассета для герметизации полупроводниковых приборов

Иллюстрации

Показать все

Реферат



КАССЕТА ДЛЯ ГЕРМЕТИЗАЦИИ ПОЛУПРОВОДНИКОВЫХ ПРИБОРОВ по авт. св. № 868890, отличающаяся тем, что, с целью улучшения качества герметизации путем устранения выплесков припоя за габариты полупроводникового прибора , в крышке-прижиме выполнены гнезда для размешения крышек герметизируемых полупроводниковых приборов, расположенные соосно направляюш,им каналам корпуса кассеты. (Л | о 01 со О

СОЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК (5D4 Н 01 1 21 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 868890 (21) 3622817/24-21 (22) 14.07.83 (46) 30.07.85. Бюл. № 28 (72) С. В. Смирнов, А. Е. Потапов и Л. И. Паньков (53) 621.382.002 (088.8) (56) Авторское свидетельство СССР № 868890, кл. Н 01 1 21/00, 01.04.80 (прототип).

„„SU. 1170530 А (54) (57) КАССЕТА ДЛЯ ГЕРМЕТИЗАЦИИ ПОЛУПРОВОДНИКОВЫХ ПРИБОРОВ по авт. св. № 868890, отличаюшаяся тем, что, с целью улучшения качества герметизации путем устранения выплесков припоя за габариты полупроводникового прибора, в крышке-прижиме выполнены гнезда для размещения крышек герметизируемык полупроводниковык приборов, расположенные соосно направляющим каналам корпуса кассеты.

1170530

Составитель Г. Падучин

Техред И. Верес Корректор В. Гирняк

Тираж 679 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Л. Авраменко аказ 4711/50

Изобретение относится к производству полупроводниковых приборов.

Цель — улучшение качества герметизации путем устранения выплесков припоя за габариты полупроводникового прибора.

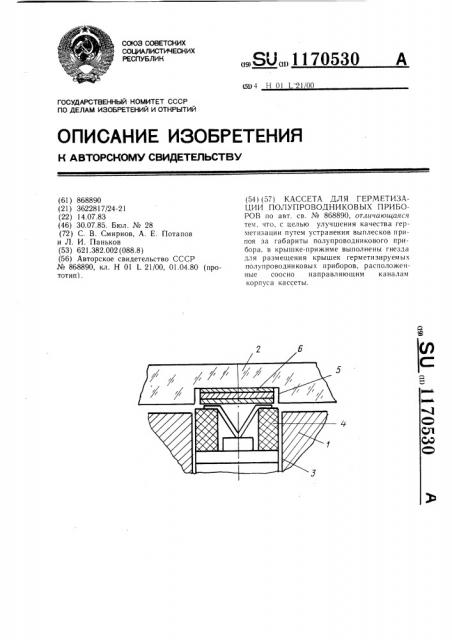

На чертеже изображена кассета (фрагмент) с установленным в ее гнезде герметизируемым полупроводниковым прибором.

Кассета содержит корпус 1 и прозрачную крышку-прижим 2. В корпусе 1 кассеты выполнены гнезда 3 в виде направляющих каналов для размещения полупроводниковых приборов 4, а в крышке-прижиме 2 выполнены гнезда 5 для размещения крышек 6 полупроводниковых приборов 4.

Работа с кассетой осуществляется следующим образом.

Полупроводниковые приборы 4 с установленными на них крышками 6 с припоем размещают в гнездах 3 корпуса 1 кассеты и прижимают крышкой-прижимом 2. При этом крышки 6 полупроводниковых приборов 4 размещаются в гнездах 5 крышки-при. жима 2. Затем производят нагрев крышки 6 посредством, например, импульсного лазера до расплавления припоя. При этом часть припоя, находящегося на верхней поверхности крышки 6, а также выступающего из шва заполняет зазор между крышкой 6 и стенками гнезда 5, а не растекается по зазору между крышкой-прижимом 2 и корпусом 1.

После окончания герметизации крышкуприжим 2 снимают и извлекают герметизированные полупроводниковые приборы из гнезд корпуса и крышки-прижима.
