Формирователь одиночных импульсов

Формирователь одиночных импульсов

Иллюстрации

Показать все

Реферат



ФОРМИРОВАТЕЛЬ ОДИНОЧНЫХ ИМПУЛЬСОВ , содержащий триггер запуска входы которого соединены с контактами переключателя, шину тактовых им пульсов, подключенную к первому вход первого элемента И-НЕ, выход которого соединен с единичным входом входного триггера и с первым входом второго элемента , второй вход кото . рого подключен к выходу входного три гера, а выход соединен с единичным входом промежуточного триггера и с первым входом третьего элемента И-НЕ второй вход которого подключен к выходу промежуточного триггера и к первому входу четвертого элемента И-НЕ, а выход третьего элемента И-НЕ соединен с единичным входом выходного триггера, нулевой выход которого подключен к второму входу четвертого элемента И-НЕ, выжод которого соединен с выходной шиной, а второй вход первого элемента И-НЕ подключен к нулевым входам входного промежуточ-. ного и выходного триггеров, о т л и ч а 10 щ и и с -я тем, что, с целью повышения надежности, в него дополнительно введены запоминающий триг-. гер, элемент ИЛИ и элемент И-НЕ, входы которого соединены с единичными выходами входного, промежуточного и выходного триггеров, а выход подключен к одному из входов элемента ИЛИ, другой вход которого соединен с единичным выходом запускающего триггера а выход элемента ИЛИ подключен к ну- В левому входу запоминающего триггера единичный вход которого подключен к нулевому выходу запускающего триггера , а выход запоминающего триггера соедш ен с нулевым входом входного триггера.

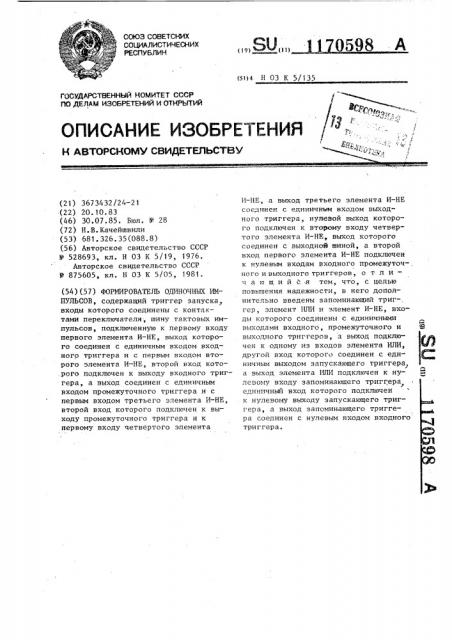

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИК

РЕСПУБЛИН (19! SU (! ll ()4 Н 03 К 5/135

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3673432/24-21 (22) 20. 10.83 (46) 30.07.85. Бюл. N- 28 (72) Н.В. Качейшвили (53) 681. 326. 35 (088. 8} (56) Авторское свидетельство СССР

Р 528693, кл. Н 03 К 5/19, 1976.

Авторское свидетельство СССР

9 875605, кл. Н 03 К 5/05, 1981. (54)(57) ФОРМИРОВАТЕЛЬ ОДИНОЧНЫХ ИМПУЛЬСОВ, содержащий триггер запуска„ входы которого соединены с контактами переключателя, шину тактовых импульсов, подключенную к первому входу первого элемента И-НЕ, выход которого соединен с единичным входом входного триггера и с первым входом второго элемента И-НЕ, второй вход кото.рого подключен к выходу входного триггера, а выход соединен с единичным входом промежуточного триггера и с первым входом третьего элемента И-НЕ, второй вход которого подключен к выходу промежуточного триггера и к первому входу четвертого элемента

И-НЕ, а выход третьего элемента И-НЕ соединен с единичным входом выходного триггера, нулевой выход которого подключен к второму входу четвертого элемента И-НК, выход которого соединен с выходной шиной, а второй вход первого элемента И-НЕ подключен к нулевым входам входного промЕжуточного и выходного триггеров, о т л и— чающий с я тем, что, с целью повышения надежности, в него дополнительно введены запоминающий триг-, гер, элемент ИЛИ и элемент И-НЕ, входы которого соединены с единичными выходами входного, промежуточного и выходного триггеров, а выход подключен к одному из входов элемента ИЛИ, другой вход которого соединен с единичным выходом запускающего триггера, а выход элемента ИЛИ подключен к нулевому входу запоминающего триггера

9 единичный вход которого подключен к нулевому выходу запускающего триггера, а выход запоминающего триггера соединен с нулевым входом входного триггера.

1170598

Изобретение относится к импульсной технике и может быть использовано в цифровых вычислительных машинах и в системах автоматики.

Цель изобретения — повышение надежности за счет обеспечения устойчивой работы формирователя независимо от времени удержания переключателя во включенном положении.

На фиг. 1 представлена функциона- 10 льная схема устройства; на фиг. 2— временные диаграммы работы устройства.

Формирователь одиночных импульсов содержит триггер 1 запуска, входы которого соединены с нормально замкнутым и нормально разомкнутым контактами 2 и 3 переключателя 4, шину 5 тактовых импульсов, первый элемент И-НЕ 6, входной триггер 7, второй элемент И-НЕ 8, промежуточный триггер 9, третий и четвертый элементы И-НЕ 10 и 11, выходной триггер

12, запоминающий триггер 13, элемент

ИЛИ 14, дополнительный элемент И-НЕ

15, выходную шину 16, резисторы 17 и шину 18 логической единицы.

Входы триггера 1 соединены с контактами 2 и 3 переключателя 4 и через резисторы 17 — с шиной 18 логи30 ческой единицы. Шина 5 тактовых импульсов соединена с первым входом элемента И-НЕ 6, выход которого соединен с единичным входом триггера

7 и первым входом элемента -HE 8, второй вход которого подключен к вы- З ходу триггера 7; а выход соединен с единичййм входом триггера 9 и с первым входом элемента И-НЕ 10, второй вход которого подключен к выходу триггера 9 и к первому входу эле-. 40 мента И-НЕ 11, второй вход которого соединен с нулевым выходом триггера 12, единичный вход которого подключен к выходу элемента И-НЕ 10.

Единичные выходы триггеров 7,9 и 12 соединены с входами элемента И-НЕ 15, ыход .которого подключен к одному з входов элемента ИЛИ 14, другой вход которого соединен с единичным выходом триггера 1, нулевой выход которого подключен к единичному вхо— ду триггера 13, нулевой вход кото— рого соединен с выходом элемента ИЛИ

14, а выход триггера 13 подключен к второму входу элемента И-НЕ 6 и нулевым входам триггеров 7,9 и 12.

Формирователь одиночных импульсов работает следующим образом.

В исходном состоянии с контакта

2 переключателя 4 на нулевой вход триггера 1 поступает сигнал логического нуля, а на единичный вход триггера 1 с контакта 3 через один из резисторов 17 с шины 18 — сигнал логической единицы, вследствие чего триггер 1 (фиг. 2а) находится в нулевом состоянии. Состояние триггеров

7,9 и 12 (фиг. 2г,д,е) зависит от состояния триггера 13. Если триггер

13 (фиг. 2б) находится в нулевом состоянии, то триггеры 7,9 и 12 устанавливаются в нулевое состояние и запрещается прохождение тактовых импульсов (фиг. 2в) с шины 5 через элемент И-НЕ 6. Если триггер 13 находится в единичном состоянии, то три триггеры 7,9 и 72 могут устанавливаться в любом состоянии и разрешается прохождение тактовых импульсов с шины 5 через элемент -HE 6, вследствие чего тактовые импульсы устанавливают в единичное состояние триггеры 7,9 и 12.

Сигналы с единичных выходов триггеров 7,9 и 12 поступают на входы элемента -H5 15, на выходе которого устанавливается сигнал логического нуля (фиг. 2ж), который поступает на арин из входов элемента HJIH 14. На .I другом входе элемента ИЛИ 14 уже присутствует сигнал логического нуля с единичного выхода триггера 1, вследствие чего с выхода элемента ИЛИ 14 выдается сигнал логического нуля на нулевой вход триггера 13, который переходит в нулевое состояние, устанавливая. триггеры 7,9 и 12 в нулевое состояние и запрещая прохождение, тактовых импульсов с шины 5 через элемент И-НЕ 6. Таким образом, формирователь устанавливается в исходное состояние.

При кратковременном (контакты 2 и 3 возвращаются в начальное положение до формирования одиночного импульса) размыкании контакта 2 и замыкания контакта 3 триггера 1 устанавливается в единичное состояние.

Сигнал логической единицы с единичного выхода триггера 1 через элемент

ИЛИ 14 поступает на нулевой вход триггера 13, на единичный вход которого поступает сигнал логического нуля с нулевого выхода триггера 1, вследствие чего триггер 13 устанавливается в единичное состояние, раз11705

Таким образом, триггер 13 запоминает сигналы триггера 1 любой длительности и удерживает сигнал логической единицы на нулевых входах триггеров 7,9 и 12 и на одном из

35 входов элемента И-НЕ 6 чем и обесУ печивается формирование одиночного импульса на выходной шине 16. решая прохождение тактовых импульсов с шины 5 через элемент И-НЕ 6.

Положительный тактовый импульс проходит через элемент И-НЕ 6 и устанавливает в единичное состояние триггер 7, который разрешает прохождение тактовых импульсов через эле. мент И-НЕ 8. Нулевой (на шине 5) тактовый импульс проходит через элемент

И-НЕ 8 и устайавливает в единичное 10 состояние триггер 9, который разрешает прохождение тактовых импульсов через элемент -HE 10 и выдает сигнал логической единицы на вход элемента

И-НЕ 11, на другом входе которого 15 уже присутствует сигнал логической единицы с нулевого выхода триггера

12 (фиг. 2е). При этом на выходе элемента -HE 11 устанавливается сиг- . нал логического нуля. Следующий за 2п этим моментом времени ближайший положительный (на шине 5) тактовый импульс проходит через элемент И-HE 10 и устанавливает триггер 12 в единич. ное состояние. При этом на выходе 25 элемента И-НЕ 11 вновь устанавливает3 ся сигнал логической единицы.

Таким образом, на выходной шине

16 (фиг, 2и) формируется одиночный нулевой импульс, длительность которого равна длительности нулевого тактового импульса. Вследствие установки триггеров 7,9 и 12 в единичное состояние, на выходе элемента И-НЕ

15 .устанавливается сигнал логического нуля, который поступает на один из входов элемента ИЛИ 14. На другом

98 4 входе элемента ИЛИ 14 уже присутствует сигнал логического нуля с единичного выхода триггера 1, вследствие чего с выхода элемента ИЛИ 14 выдается сигнал логического нуля на нулевой вход триггера 13, который переходит в нулевое состояние, устанавливая триггеры 7,9 и 12 в нулевое состояние и запрещая прохождение тактовых импульсов с шины 5 через элемент И-НЕ 6. Формирователь возвращается в исходное состояние.

При длительном (контакты 2 и 3 возвращаются в начальное положение после формирования одиночного импульса) размыкании контакта 2 и замыкании контакта 3 формирователь pa6o- . тает аналогично с той разницей, что он возвращается в исходное состояние в момент возвращения контактов 2 .и

3 в начальное положение, вследствие чего триггер 1 устанавливается в нулевое состояние и на одном из входов элемента ИЛИ 14 появляется сигнал логического нуля, на другом входе которого уже присутствует сигнал логического нуля, с выхода элемента

И- НЕ 15.

1 70598

1170598
