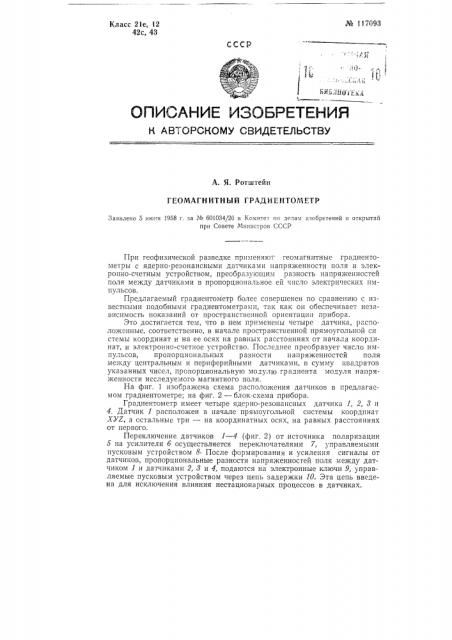

Реферат



фо 1 1 71193

Класс 21е, 12

42с, 43

И АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

А. Я. Ротштейн

ГЕОМАГН ИТН Ы Й ГРАДИ ЕНТОМЕТР

Заявлено 5 нюня 1958 г. за № 601034/2б в Комитет ио делам изобретений и открытий при Совете Министров СССР

При геофизической разведке применяют геомагнитные градиентометры с ядерно-резонансными датчиками напряженности поля и элекронно-счетным устройством, преобразуощим разность напряженностей поля между датчиками в пропорциональное ей число электрических импульсов.

Предлагаемый градиентометр более совершенен по сравнению с известными подобными градиентометрами, так как он обеспечивает независимость показаний от пространственной ориентации прибора.

Это достигается тем, что в нем применены четыре датчика, распо. ложенные, соответственно, в начале пространственной прямоугольной си стемы координат и на ее осях на ра вных расстояниях от начала координат, и электронно-счетное устройство. Последнее преобразует число импульсов, пропорциональных разности напряженностей поля между центральным и периферийными датчиками, в сумму квадратов указанных чисел, пропорциональну1о модулю градиента модуля напряженности исследуемого магнитного поля.

На фиг. 1 изображена схема расположения датчиков в предлагаемом градиентометре; на фиг. 2 — блок-схема прибора.

Градиентометр имеет четыре ядерно-резонансных датчика 1, 2, 8 и

4. Датчик 1 расположен в начале прямоугольной системы координат

ХУЕ, а остальные три — на координатных осях, на равных расстояниях от первого.

Переключение датчиков 1 — 4 (фиг, 2) от источника поляризации

5 на усилители б осуществляется переключателями 7, управляемыми пусковым устройством 8 После формирования и усиления сигналы от датчиков, пропорциональные разности напряженностей поля между датчиком 1 и датчиками 2, 3 и 4, подаются на электронные ключи 9, управляемые пусковым устройством через цепь задержки 10. Зта цепь введена для исключения влияния нестационарных процессов в датчиках. № 117093

К выходу ключей 9 подключены бинарные счетчики 11, которые после полного заполнения подают управляющие импульсы ключам 12; последние изменяют закрытое состояние на открытое и наоборот от каждого импульса. В те моменты, когда ключи 12 открыты, импульсы генератора 18 эталонной частоты проходят к устройствам 14 для квадратирования числа импульсов, а затем на суммирующее устройство 15. Счетчик-регистратор 16 преобразует число импульсов в пропорциональный ему гггдиент модуля напряженности поля в гаммах на метр.

Предмет изобретения

Геомагнитный градиентометр с ядерно-резонасными датчиками напряукенности поля и электронно-счетным устройством, преобразующим разность напряженностей поля между датчиками в пропорциональное ей число электрических импульсов, о тл и ч а ю шийся тем, что, с целью обеспечения независимости показаний от его пространственной ориента1пли, в нем применены четыре датчика, расположенные, соответственно, в начале пространственной прямоугольной системы координат и на ее осях на равных расстояниях от начала координат, и электронно-счетное устройство, преобразующее числа импульсов, пропорциональные разности напряженностей поля между центральным и периферийными датчиками, в сумму квадратов указанных чисел, пропорциональную модулю градиента модуля напряженности исследуемого магнитного поля. — и

: !

1 !

b иг 2
