Реферат

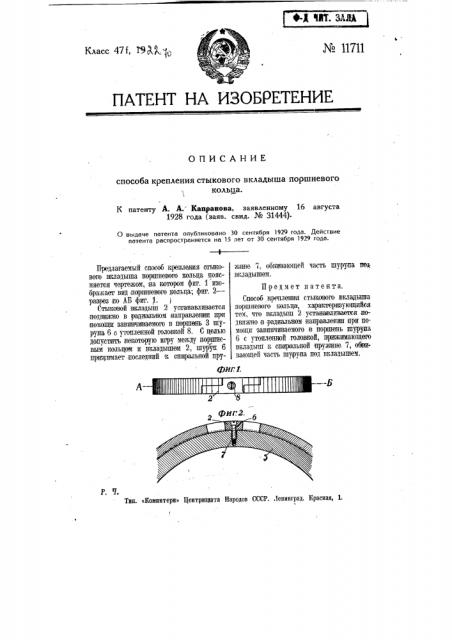

IIIKFilI № Ц711

Класс 47f, 19Д .1»,, ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ способа крепления стыкового вкладыша поршневого кольца.

К патенту А. А. Капранова, заявленному 16 августа

1928 года (ваяв. свнд. ¹ 31444).

О выдаче патента опубликовано 30 сентября 1929 года. Действие патента распространяется на 15 лет от 30 сентября 1929 года.

Фиг 1. фИГ2.

P. 7.

Ти . «Коминтерн» Центривдата Народов СССР. .1енинград. Красная, 1.

Предлагаегмый способ креплвия стькового вкладыша поршневого кольца поясняется чертежом, па котором фиг. 1 изобрасжает вид поршневого кольца; фиг. 2— раерез по АБ фиг. 1.

Стыковой вкладыш 2 устанавливается подвижно в радиаавном направлеиип прн помощи завинчиваемого в поршень 3 шурупа 6 с утопленной гочовкоИ 8. С целью допу1стить некоторую игру между пор1пневым кольцом и вкладышем 2, шуруп 6 прщ;имает последний ъ спиральной пруж1вне 7, обвивающеИ часть шурупа иод, вкладышем.

Предмет патента.

Способ врепления стыкового вкладыша поршневого кольца, ка1рактернвующийся тем, что вкладыш 2 устанавливается подвижно в радчгальном направлении при помощи завинчиваемого в поршень шурупа

6 с утопленной головкой, арижииающего вкчадьпп к спирыьной пруиинв 7, обви. вающеИ часть шурупа под вкладышем.
