Установка для нанесения покрытий

Установка для нанесения покрытий

Иллюстрации

Показать все

Реферат



УСТАНОВКА ДЛЯ НАНЕСЕНИЯ ПОКРЫТИЙ, содержащая окрасочную камеру с рабочим и транспортными лроемами. гидрофильтры, выполненные в виде вертикально и концентрично установленных труб разной длины, уменьшающейся от центральной трубы к периферийной, нижние концы которых расположены над ваннами для жидкости , смонтированными одна над другой, отличающаяся тем, что, с целью экономии производственных площадей и уменьшения вредных выбросов, камера выполнена с криволинейной задней стенкой, образующей с боковыми стенками вертикальные щели для прохода загрязненного воздуха в гидрофильтры , которые смонтированы по углам камеры, и снабжена установленным по центру задней стенки жидкостным коллектором с соплами , расположенными по обе его стороны. (Л

СОЮЗ СО8ЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК..Я0,,„1171114 (д) 4 В 05 В 15/12

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ " " " К А BTOPGHOMV СВИДЕТЕЛЬСТВУ

Фиг. t (21) 3659790/23-05 (22) 05.11.83 (46) 07.08.85. Бюл. № 29 (72) А. Д. Воропаев, Ю. А. Рудаков и А. И. Милютин (71) Государственный проектный институт строительного машиностроения (53) 678.056(088.8) (56) Авторское свидетельство СССР № 1069873, кл. В 05 С 15/00, 1982.

Авторское свидетельство СССР № 1047540, кл. В 05 С 15/00, 1982. (54) (57) УСТАНОВКА ДЛЯ НАНЕСЕНИЯ

ПОКРЫТИЙ, содержащая окрасочную камеру с рабочим и транспортными проемами, гидрофильтры, выполненные в виде вертикально и концентрично установленных труб разной длины, уменьшающейся от центральной трубы к периферийной, нижние концы которых расположены над ваннами для жидкости, смонтированными одна над другой, отличающаяся тем, что, с целью экономии производственных площадей и уменьшения вредных выбросов, камера выполнена с криволинейной задней стенкой, образующей с боковыми стенками вертикальные щели для прохода загрязненного воздуха в гидрофильтры, которые смонтированы по углам камеры, и снабжена установленным по центру задней стенки жидкостным коллектором с соплами, расположенными по обе его стороны.

1171114

Изобретение относится к окрасочному оборудовани ю.

Цель изобретения — экономия производственных площадей и уменьшение вредных выбросов.

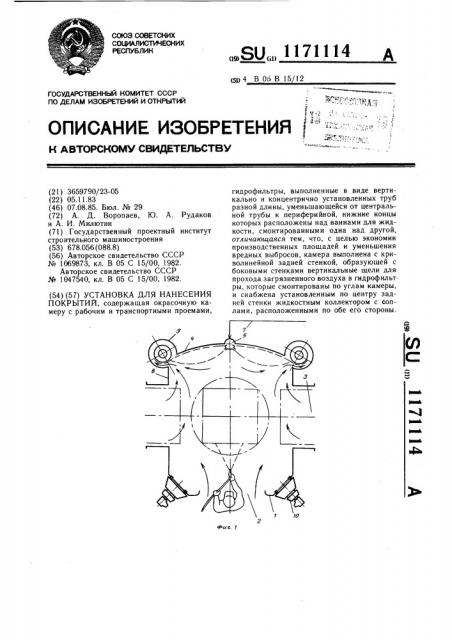

На фиг. 1 схематически изображена предлагаемая .установка, план; на фиг. 2 — то же, продольный разрез; на фиг. 3 — схема входа воздуха и воды в гидрофильтр.

Установка состоит из камеры 1 с рабочим проемом 2, транспортными проемами 3, задней криволинейной стенкой 4. В центре задней стенки установлен жидкостной коллектор 5 с соплами 6, расположенными по обе стороны коллектора. Для подачи жидкости в коллекторе служит труба 7. В углах камеры между задней стенкой 4 и боковыми стенками 8 установлены гидрофильтры 9, состоящие из концентрично установленных труб 10 — 12, под которыми расположены ванны 13 — 15 для жидкости. Над трубами в кожухе 16 установлены отражатели 17.

Устройство работает следующим образом.

Жидкость, подаваемая из коллектора 5 через сопла 6, движется вдоль криволинейной задней стенки 4. 3а счет действия центробежной силы обеспечивается безотрывное течение жидкости вдоль стенки, далее жидкость по вертикальной щели между задней криволинейной стенкой 4 и боковыми стенками 8 входит в кольцевой канал гидрофильтра, активно перемешиваясь с воздухом. В кожухе 16 при взаимодействии потока с отражателями 17 происходит отделение частиц жидкости от воздуха.

Реда ктор О. Бу ги р

За каз 4771/7

Составитель Л. Янковская

Техред И. Верес Корректор М. Самборская

Тираж 689 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1!3035, Москва, 7К вЂ” 35, Раушская наб., д. 4/5

Филиал flflfl «Патент», г. Ужгород, ул. Проектная, 4
