Устройство для крепления нижней линейки в стане поперечно- винтовой прокатки

Устройство для крепления нижней линейки в стане поперечно- винтовой прокатки

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ НИЖНЕЙ ЛИНЕЙКИ В СТАНЕ ПОПЕРЕЧНОЙ ВИНТОВОЙ ПРОКАТКИ, содержащее линейкодержатель с подкладкой под линейку, рычаг зажима линейки и шарнирно связанную с ним рычажную систему поворота , имеющую приводной вал, отличающееся тем, что, с целью сокращения простоев стана, оно снабжено маятниковым рычагом, шарнирно смонтированным на приводном валу и шарнирно связанным с рычагом зажима , который снабжен грузовым противовесом . с (Л 1C СХ) ч5

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (St)4 В 21 В 19/02

СПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMV СВИДЕТЕЛЬСТВУ (21) 3706183/22-02 (22) 05.03.84 (46) 07.08.85. Бюл. 11 29

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (72) Б.И.Самохин, Ю.В.Петров и Б.И.Тартаковский (53) 621. 771 06 (088. 8) (56) Авторское свидетельство СССР

Ф 341545, кл. В 21 В 19/02, 1970.

Патент США И 2958244, кл. 72-97, 1960.

Авторское свидетельство СССР

Ф 927391, кл. В 21 Н 1/00, 1980.

„„SU„„! 171128 А (54) (57) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ

НИЖНЕЙ ЛИНЕЙКИ В СТАНЕ ПОПЕРЕЧНОЙ

ВИНТОВОЙ ПРОКАТКИ, содержащее линейкодержатель с подкладкой под линейку, рычаг зажима линейки и шарнирно связанную с ним рычажную систему поворота, имеющую приводной вал, о т— л и ч а ю щ е е с я тем, что, с целью сокращения простоев стана, оно снабжено маятниковым рычагом, шарнирно смонтированным на приводном валу и шарнирно связанным с рычагом зажима, который снабжен грузовым противовесом.

Составитель О.Прокопеня

Редактор О.Бугир Техред Ж.Кастелевич

Корректор M. Kñèìèøèíåö

Заказ 4773/8 Тираж 549 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", г.Ужгород, ул.Проектная,4

I 11711

Изобретение относится к обработке металла давлением, в частности к трубопрокатному производству, и касается усовершенствования устройства для крепления нижней линейки и может

5 быть использовано в станах поперечновинтовой прокатки труб.

Цель изобретения — сокращение простоев стана.

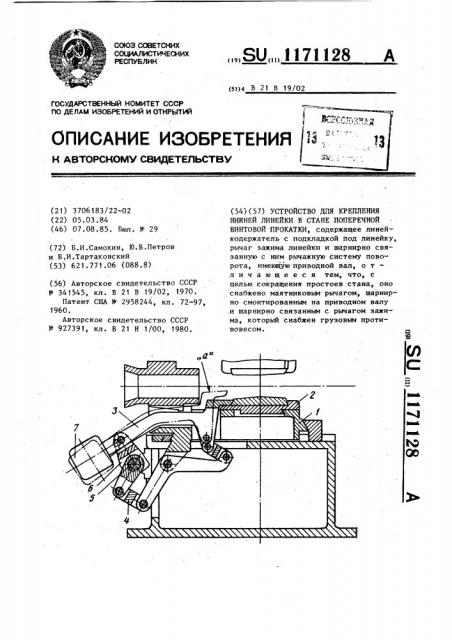

На чертеже изображено устройство 10 для крепления нижней линейки, разрез.

Устройство для крепления нижней линейки в клети стана поперечно-винтовой прокатки содержит линейкодержатель 1 с подкладкой 2 под линейку, рычаг 3 зажима линейки, шарнирно связанную с ним рычажную систему 4 поворота, имеющую приводной вал 5, маятниковый рычаг 6, шарнирно смонтированный на приводном валу и шарнирно связанный с рычагом зажима, который снабжен грузовым противовесом .7.

Устройство работает следующим образом. 25

Для крепления линейки поворачивают приводной вал, который через рычажную систему 4 воздействует на рычаг 3 зажима. При этом рычаг зажима линейки сначала прижимается к поверхности подкладки 2, выступающей за габариты линейки, затем перемещается по ней до упора в линейку и таким образом фиксирует ее. Противовес 7 препятствует продольному перемещению

35" рычага зажима линейки до контакта с

28 2 подкладкой, не давая возможности поворачиваться маятниковому рычагу

6. При раскреплении линейки приводной вал 5 поворачивают в обратном направлении. При этом прижимной рычаг 3 под действием противовеса 7 перемещается по поверхности подкладки 2 и отходит вверх, освобождая линейку.

Зажим прокатной линейки при любой толщине подкладки 2 происходит без каких-либо подстроек устройства и регулируется автоматически благодаря взаимодействию рычага зажима линейки с поверхностью подкладки.

Отклонения длины линейки от номинального размера в любую сторону не снижают стабильности работы устройства, так как рычаг зажима линейки, перемещаясь в осевом направлении до соприкосновения с линейкой, остается практически горизонтальным.

Предлагаемое устройство для крепления нижней линейки в стане поперечно-винтовой прокатки (по сравнению с известными} позволяет отказаться от наличия на стане комплекта сменных линейкодержателей и рычагов зажима. Кроме того, устройство позволяет стабильно рабоФ тать при значительных колебаниях ,линеек по длине.

Использование изобретения позволит значительно сократить непроизводительные простои стана при замене линеек.
